Main 类型编程

概述

Main 类型始终由 HSCMain 功能块进行管理。

注意：如果使用 HSCMain 功能块管理其他 HSC 类型，则在编译时将检测到错误。

添加 HSCMain 功能块

步骤	描述
1	将库 > 控制器 > HMISCU > HMISCU_HSC > HSCMain 功能块拖到应用程序树 > HMISCUxx5 > POU，然后将其放到窗口下方的Start Here框。
2	实例名称位于设备树 > HMISCU••5 > 内嵌功能 > HSC > HSC0• 的变量字段中，而 HSC0• > 类型设置为 Main。使用输入助手，可以在以下路径选择 HSC 实例：内嵌功能 > HSC
注意：此方法适用于 ST、LD 或 FBD 语言。

步骤

描述

将库 > 控制器 > HMISCU > HMISCU_HSC > HSCMain 功能块拖到应用程序树 > HMISCUxx5 > POU，然后将其放到窗口下方的Start Here框。

实例名称位于设备树 > HMISCU••5 > 内嵌功能 > HSC > HSC0• 的变量字段中，而 HSC0• > 类型设置为 Main。

使用输入助手，可以在以下路径选择 HSC 实例：内嵌功能 > HSC

注意：此方法适用于 ST、LD 或 FBD 语言。

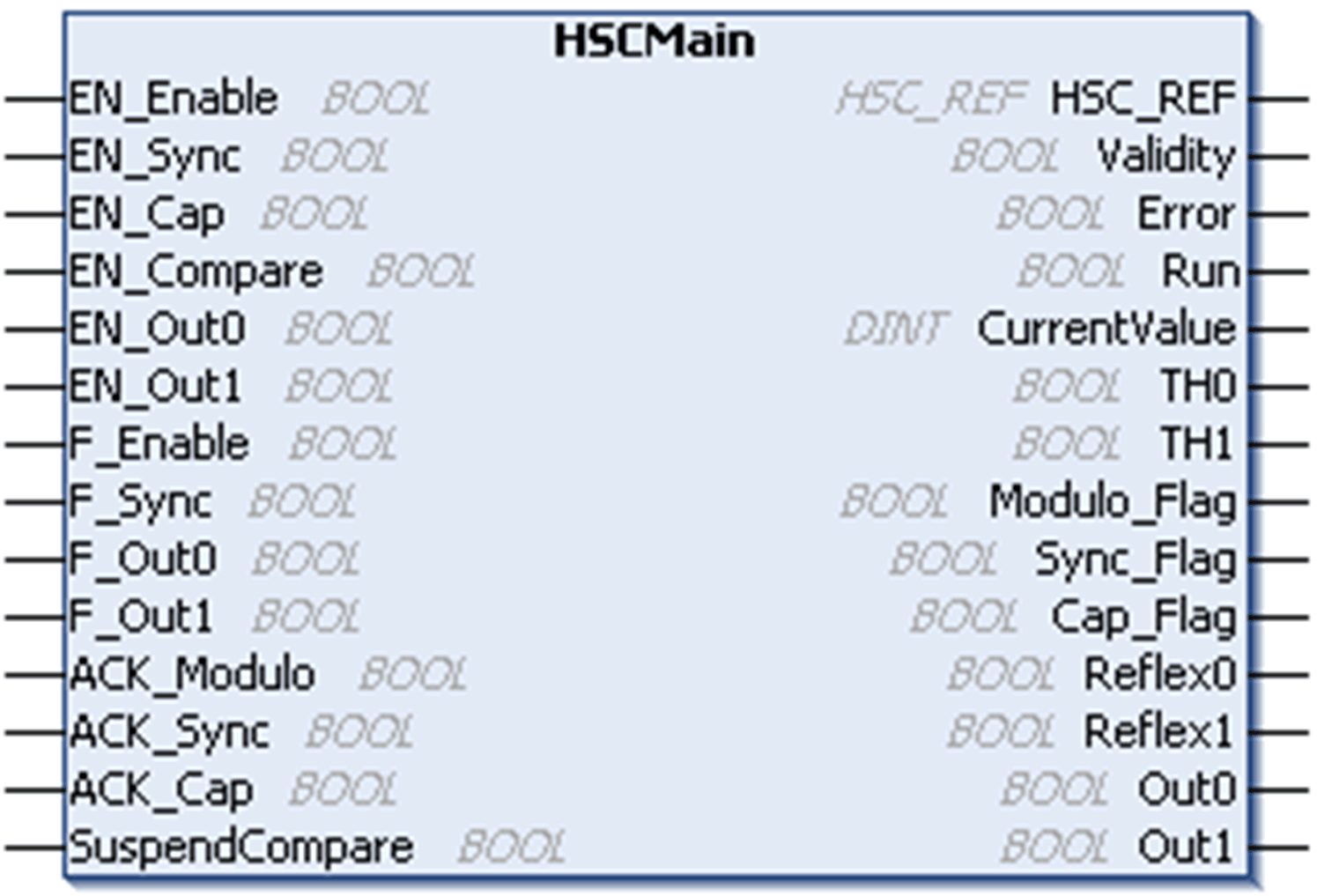

I/O 变量用法

下表介绍了功能块的不同引脚在频率计类型中的使用方法。

下表描述了输入变量：

下表描述了输出变量：

输出	类型	注释
HSC_REF	HSC_REF	HSC 的参考。与功能块的 HSC_REF_IN 输入引脚配合使用。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。
Error	BOOL	TRUE = 表示检测到错误。使用 HSCGetDiag 功能块获得有关此检测到的错误的详细信息。
CurrentValue	DINT	计数器的当前计数值。
Run	BOOL	TRUE = 计数器正在运行。
TH0	BOOL	未使用
TH1	BOOL	未使用
Modulo_Flag	BOOL	未使用
Sync_Flag	BOOL	计数器同步时设置为 TRUE
Cap_Flag	BOOL	未使用
Reflex0	BOOL	未使用
Reflex1	BOOL	未使用
Out0	BOOL	未使用
Out1	BOOL	未使用
