常见问题解答

HMI SCU 支持哪些编程语言？

支持以下这些语言：

o连续功能图 (CFC)

o功能块图 (FBD)

o指令列表 (IL)

o梯形逻辑图 (LD)

o顺序功能图 (SFC)

o结构化文本 (ST)

HMI SCU 控制器支持哪些变量类型？

请参阅支持的变量一节。

是否可以使用 SoMachine 网络与连接到 HMI SCU 串行线路的设备进行通讯？

仅当使用网络协议对串行线路进行配置时，才能与 HMI SCU 进行通讯。

限制:

o访问远程设备的速度较慢。

o无法与其他设备进行级联。

有关详细信息，请参阅 SoMachine - 网络/组合：HMI SCU 部分（位于 Vijeo-Designer 在线帮助附录中）。

应该在何时使用自由运行或循环模式？

自由运行或循环模式的使用：

o自由运行：如果要具有可变循环时间，则使用此模式。当等待周期等于上一个循环执行时间的 30% 后，下一个循环会启动。

o循环：如果要控制频率循环，则使用此模式。

如何配置看门狗？

您可以定义以下参数，从而使用 SoMachine 配置看门狗（每个任务的控制定时器）：

o时间：设置给定任务的最大周期。如果任务执行时间超过最大周期，则会触发看门狗。

o灵敏度：设置在发生看门狗触发之前所允许的连续和累积看门狗溢出次数。

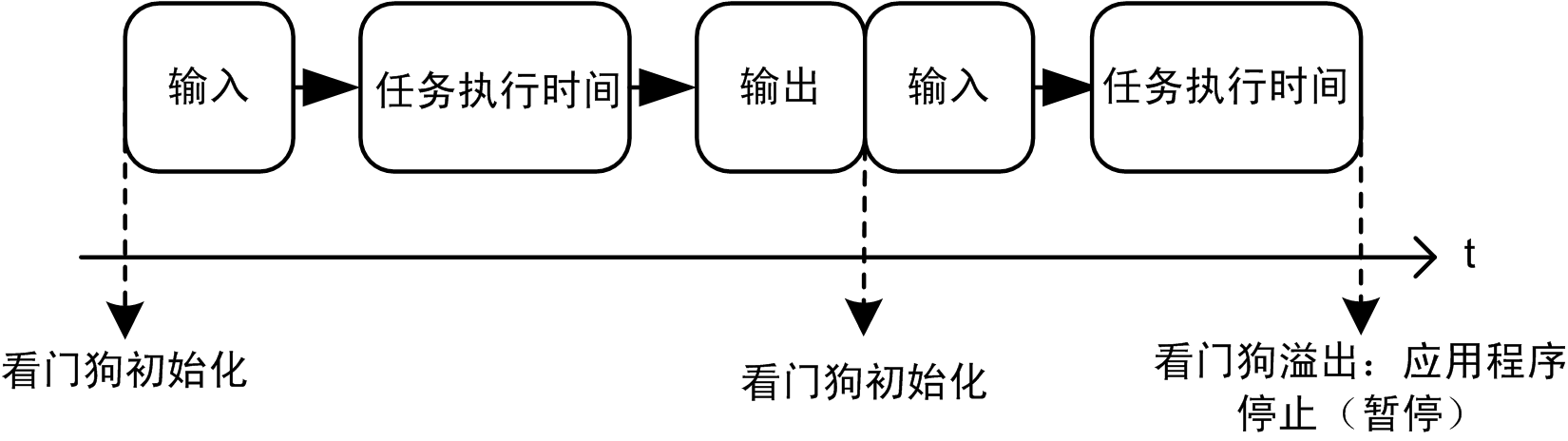

如果根据时间和灵敏度参数触发了看门狗，则控制器会停止并进入“暂停”模式。关联任务保留为未完成状态，如下图所示：

在任务执行过程中，固件：

o复位超时定时器（如果未触发看门狗）

o增加超时定时器（如果已触发看门狗）

在下面的示例中，灵敏度设置为 5：

下载或在线修改之后启动全部应用复选框有什么作用？

o第一种情况：独立 HMI 应用程序下载或 HMI 和控制应用程序下载：

控制应用程序的引导状态会根据复选框设置进行更新

o第二种情况：仅下载控制应用程序：

o复选框的设置在下载/在线修改后生效。

o不会影响控制应用程序在引导时的运行状态。

是否可以通过 PC 的多个 USB 端口连接多个 HMI SCU？

不能，不支持此功能。

在 SoMachine 应用程序和以前使用的 HMI 应用程序之间使用新控制器时，为什么这两个应用程序不再进行通讯？

这是因为没有更新 HMI 应用程序 (Vijeo-Designer) 中的控制器名称。HMI 应用程序配置为使用以前的控制器名称；需要更新此应用程序的 SoMachine 控制器名称。

以下过程会将 HMI 应用程序控制器名称更新为 SoMachine 控制器名称。但是，您可以使用 HMI 应用程序控制器名称更新 SoMachine 控制器名称，请参阅使用 HMI 应用程序更新控制器名称。

如何使用 SoMachine 控制器名称手动更新我的 HMI 应用程序控制器名称？

将 SoMachine 应用程序中的控制器名称复制到 HMI Vijeo-Designer 应用程序控制器名称：

步骤	操作
1	显示 SoMachine Logic Builder。
2	双击设备树中的控制器。结果：设备编辑器窗口随即打开。
3	选择控制器选择选项卡。结果：控制器选择选项卡随即打开：
4	右键单击控制器。结果：控制器上下文菜单随即打开。

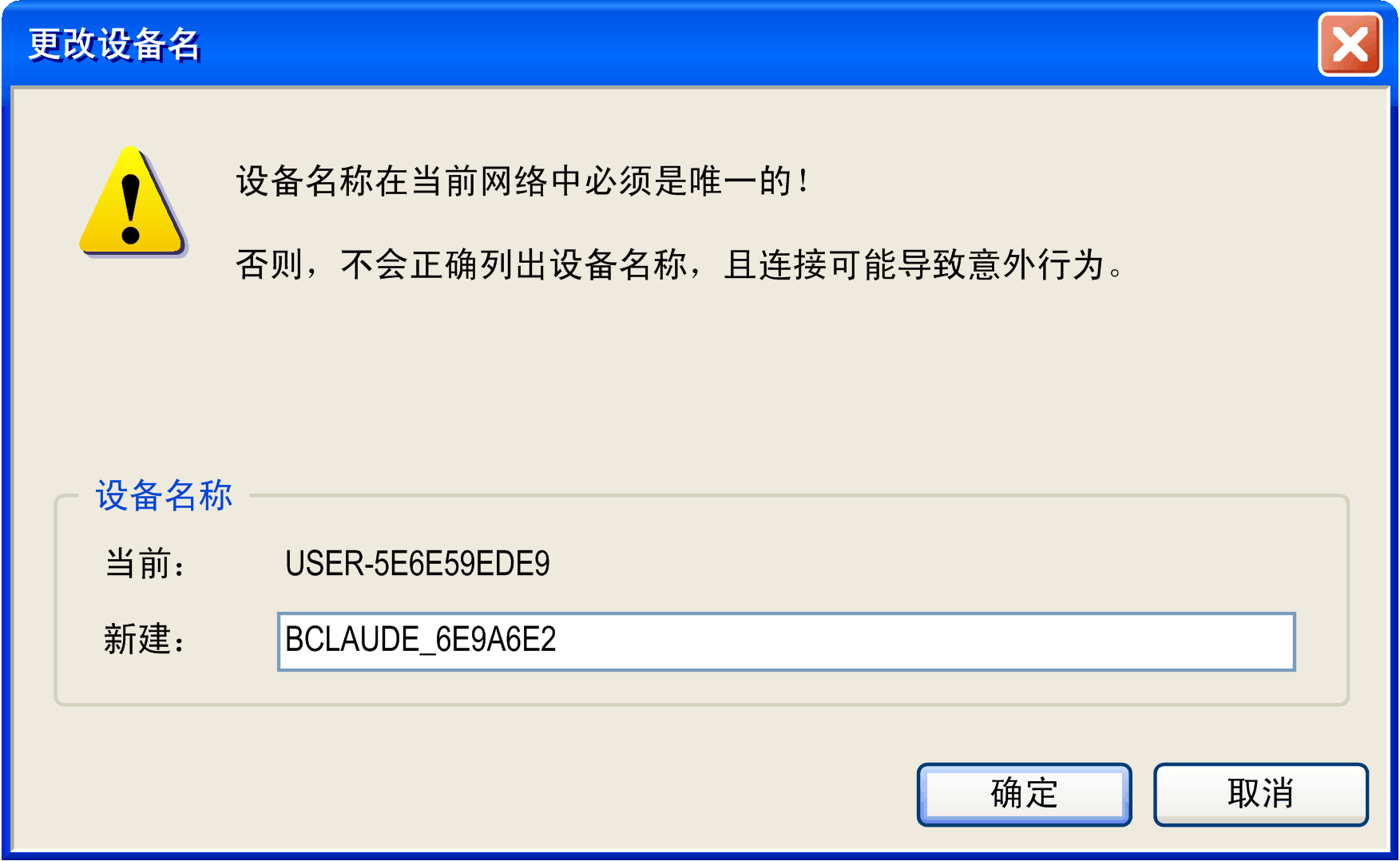

5	选择 Change device name...。结果：更改设备名称对话框随即打开：
6	确保设备名称符合 Vijeo-Designer 控制器名称要求：最大长度为 32 个字符（A-Z、a-z、0-9、unicode 字符和 _）并且必须以字母开头。
7	复制新建字段中包含的值。
8	单击确定。
9	显示 Vijeo-Frame。
10	在 Property Inspector > 名称字段中粘贴 Vijeo-Designer 控制器名称：
11	按 Enter 键，应用对控制器名称的更改。

如何使用我的 HMI 应用程序控制器名称手动更新 SoMachine 控制器名称？

将 HMI Vijeo-Designer 应用程序中的控制器名称复制到 SoMachine 应用程序控制器名称：

步骤	操作
1	显示 Vijeo-Frame。
2	复制 Property Inspector > 名称字段中的 Vijeo-Designer 控制器名称：
3	显示 SoMachine Logic Builder。
4	双击设备树中的控制器。结果：设备编辑器窗口随即打开。
5	选择控制器选择选项卡。结果：控制器选择选项卡随即打开：
6	右键单击控制器。结果：控制器上下文菜单随即打开。
7	选择 Change device name...。结果：更改设备名称对话框随即打开：
8	将控制器名称粘贴到新建字段中。
9	单击确定以应用对控制器名称的更改。

在关闭并重新开启电源后如何选择 HMI SCU 引导行为（运行或停止）？

HMI SCU 的运行/停止状态取决于“下载或在线修改之后启动全部应用”复选框的状态，当使用“多重下载”时显示该复选框。

如果已选中，则 HMI SCU 引导到“运行”状态。如果未选中，则引导到“停止”状态。

如何创建工程存档文件

通过从 SoMachine 菜单选择文件 > 工程存档 > 保存/发送存档，来创建工程存档文件。

为什么任务监视器始终显示平均和最短任务时间为 0 毫秒？

HMI SCU 仅支持 1 毫秒精度的循环汇报时间，而对于一个带有控制过程循环的 HMI 至少需要 2 毫秒。CPU 每 2 毫秒为 HMI 和控制各安排 1 毫秒。

如果某一任务需要运行的时间少于 2 毫秒（2000 微秒），则任务监视器将显示为 0 微秒。
