接线要求

简介

对 TM2 I/O 模块进行接线时必须遵守多项规则。

如果模块具有一个以上完全相同的端子块或连接器，可以将其中任何一个插入任意插槽中。

尽管端子块、连接器与模块上配有指示标志，但仍有可能出现错误安装端子块或连接器以及接线不当的情况。

将连接器插入错误的插槽会导致应用中出现意外情况。

注意： 借助合适的标识方法，清楚地标识各个端子块和连接器，使其各有一个唯一标记。

接线准则

在对数字量 I/O 模块接线时必须遵循以下规则：

oI/O 和通讯接线必须与电源接线分开进行。这 2 类接线不能在同一电缆管道内布设。

o检查操作条件和环境是否在规格值允许的范围内。

o所用电缆的规格必须满足电压和电流要求。

o仅使用铜导线。

o对于模拟量、专用和/或快速 I/O，需使用屏蔽双绞线电缆。

o对于网络和现场总线（CANopen、串行、以太网），需要使用屏蔽双绞线电缆。

有关更多详细信息，请参阅接地。

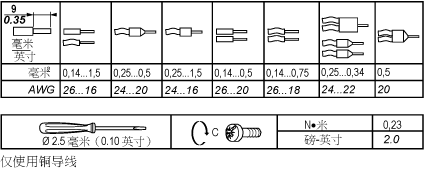

下表显示了用于可插拔螺钉端子块的电缆类型和线号：





如果扭矩超过上述限制可能会损坏端子螺钉或螺纹。

下表所示为不可插拔卡簧端子的特性：

保护输出免遭电感式负载损坏

根据负载，控制器和特定模块的输出可能需要保护电路。使用直流电压的电感式负载可能会产生导致过冲的电压反射，从而损坏输出设备或缩短其使用寿命。

如果控制器或模块包含继电器输出，则这些类型的输出最多可支持 240 Vac。对这些类型输出造成的电感式损坏会导致熔合接触并失去控制。每个电感式负载必须配备保护设备，比如峰值限制器、阻容电路或续流二极管。这些继电器不支持电容式负载。

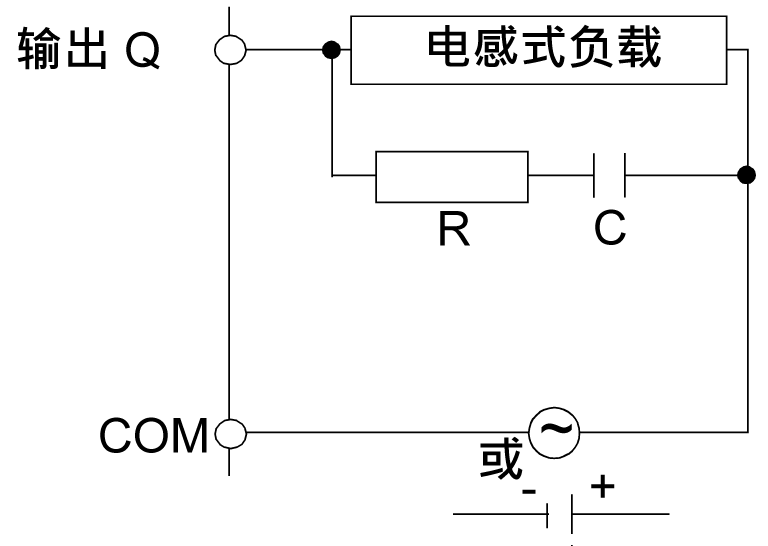

保护性电路 A：AC 和 DC 负载电源电路中均可使用该保护电路。





oC 代表一个从 0.1 到 1 μF 之间的值。

oR 代表电阻值与负载近似相等的电阻器。

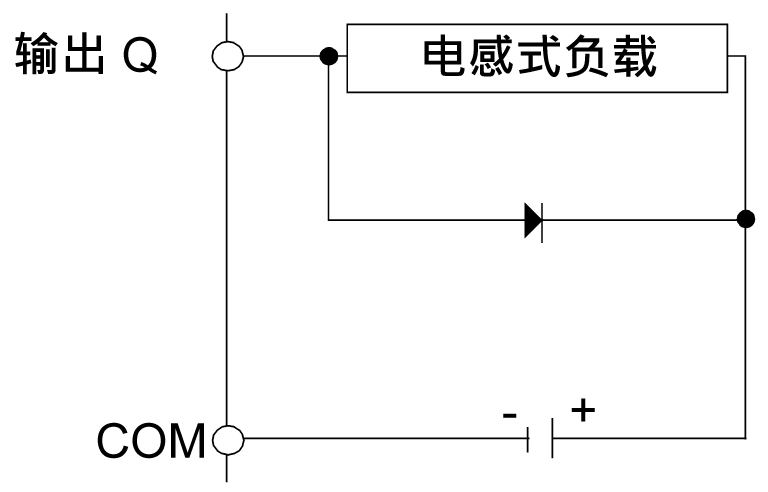

保护性电路 B：该保护电路可用于 DC 负载电源电路。





使用具有以下额定值的二极管：

o反向耐压值：负载电路的电源电压 x 10。

o正向电流值：大于负载电流。

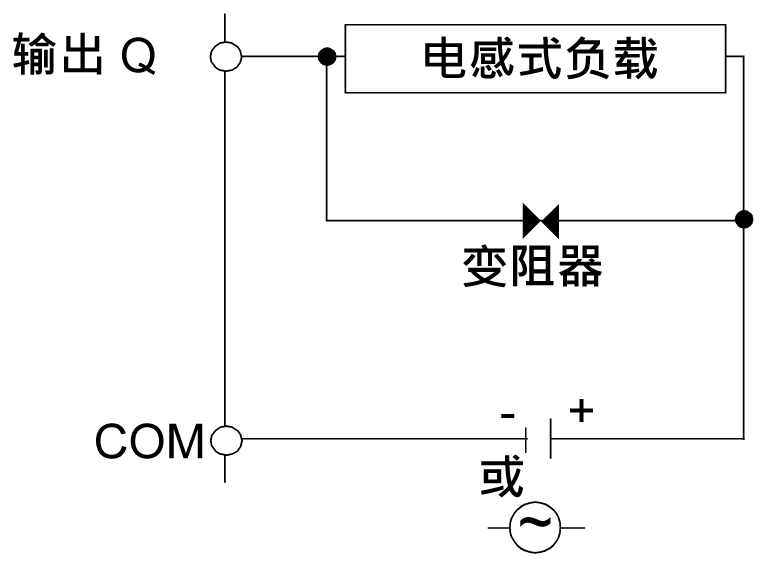

保护电路 C：AC 和 DC 负载电源电路中均可使用该保护电路。





o对于频繁以及/或快速开关电感式负载的应用而言，确保变阻器的连续能量额定值至少大于峰值负载能量 20%。

注意： 上述电路图显示的是漏极 DC 输出，但同样适用于源极输出。

接地

电磁辐射可能会干扰控制系统的控制通讯和/或输入/输出信号。

对所有模拟量和高速输入或输出以及通讯连接使用正确接地的屏蔽电缆。如果不对这些连接使用屏蔽电缆，则电磁干扰会减弱信号。信号衰减会导致控制器或连接的模块和设备意外执行。

¹如果连接至等电位接地面，以避免在出现电源系统短路电流时损坏电缆屏蔽层，则允许进行多点接地。

接地体 TM2XMTGB

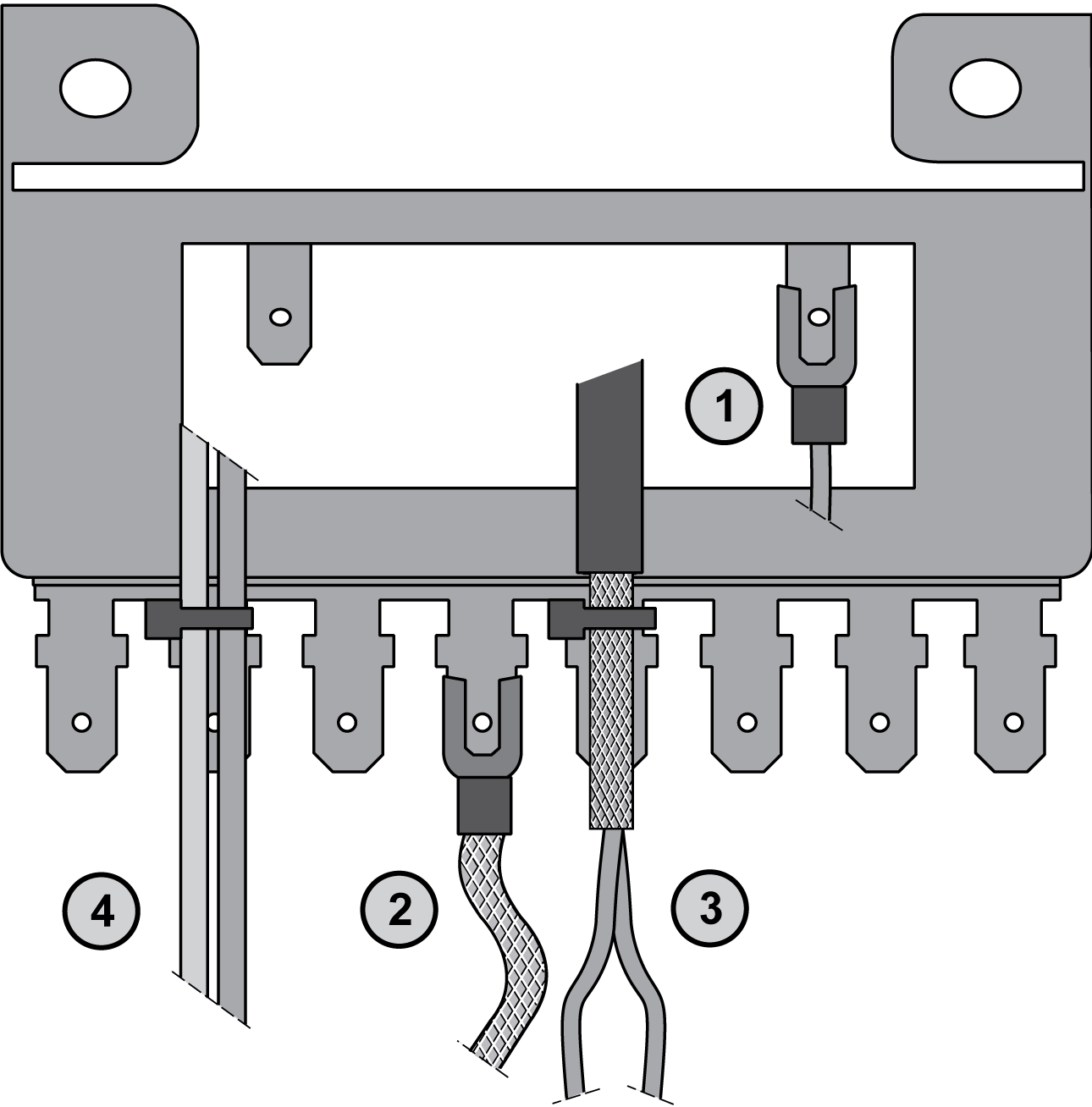

下图所示为接地体 TM2XMTGB 的连接方法：



1   控制器功能性接地

2   模块功能性接地

3   模拟量快速 I/O 电缆屏蔽层

4   电缆接头

注意： Schneider Electric 建议对全部 TM2 I/O 模块采用 TM2XMTGB 接地体。
