专用功能简介



专用配置概述

简介

TM3 HSC 扩展模块上可用的输入和输出可配置用于高速计数器 (HSC) 专用功能。

I/O 特性：

HSC 功能执行来自传感器、开关或连接到快速输入的其他设备的快速脉冲计数。

有关 HSC 功能的详细信息，请参阅高速计数器类型。

专用功能的最大数量

可配置的最大专用功能数量取决于专用功能的类型和配置的可选功能的数量。请参阅 I/O 分配。您最多可以配置两个 HSC Main，如果您并非配置了所有选项，则可以为保留的这些输入配置 HSC Simple 计数器。

TM3 型号的专用功能最大数量：

可能的专用功能最大数量还进一步受到每个专用功能所用的输入数量限制。

配置示例：

oTM3XHSC202 上 10 HSC Simple

o2 HSC Main 单向，配置了 EN、CAP 和 SYNC + 2 HSC Simple

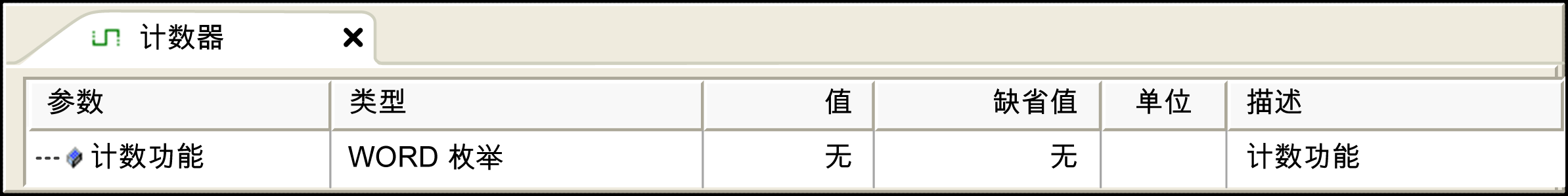

配置专用功能

I/O 配置为专用功能

当 I/O 配置为专用功能时：

oI/O 可以通过存储器变量来读取。

o短路管理适用于输出。输出的状态可用。

o在 HSC 专用功能中使用输入时，积分器过滤器将被替换为抗跳动过滤器。过滤器的值在配置屏幕中配置。

专用功能未使用的 I/O 都可以配置为常规 I/O。

I/O 分配

可配置以下 I/O 以供专用功能使用：

注意： 配置窗口中的所有 I/O 都处于缺省禁用状态。

下表列出了可为专用功能配置的 I/O：

I/O 摘要

IO 摘要 窗口显示专用功能或扩展模块使用的 I/O 和外部事件。

要显示 IO 摘要窗口，请执行以下步骤：

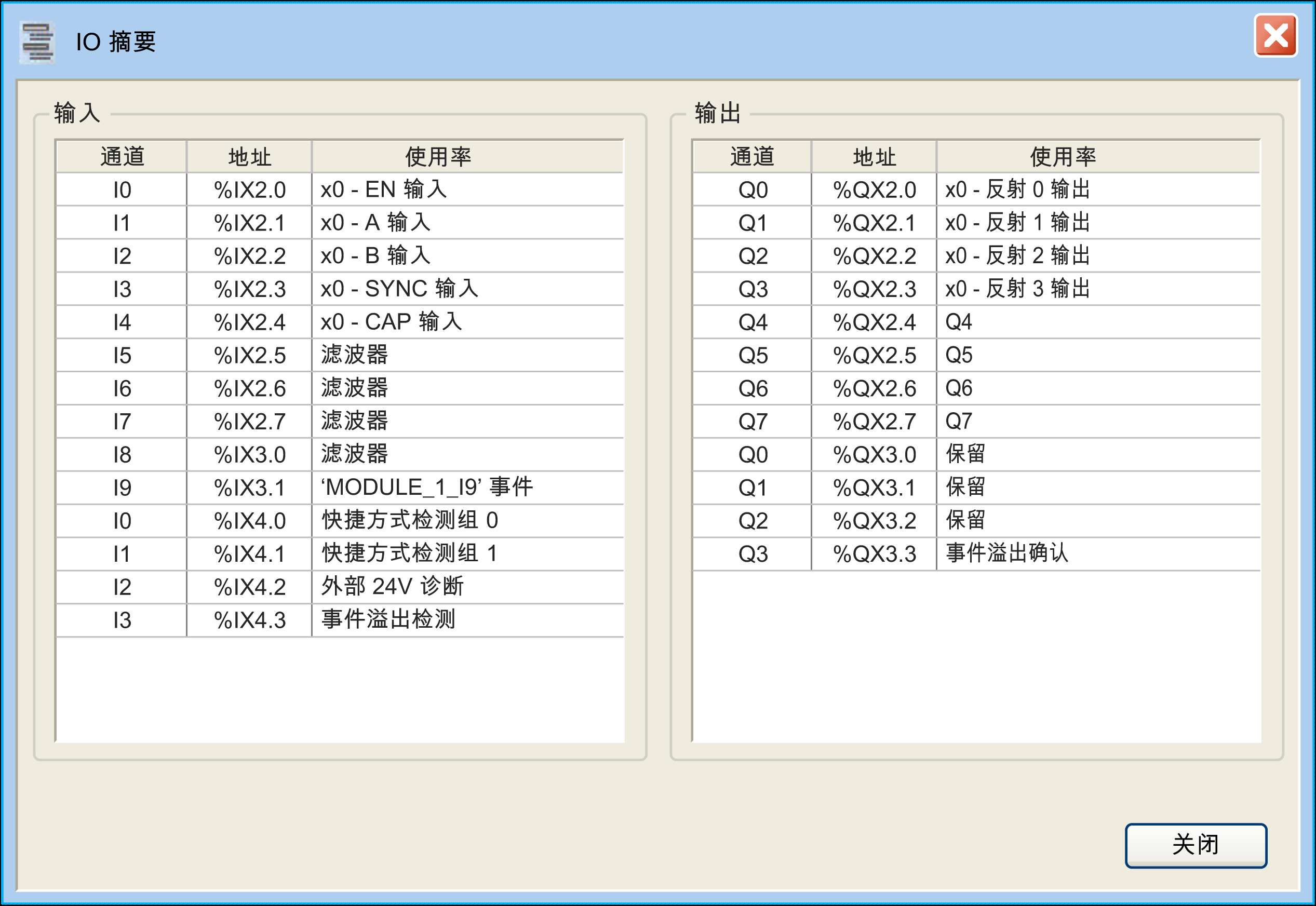

IO 摘要窗口的示例：
