HSCGetParam_TM3：返回 HSC 的参数

功能块描述

此管理功能块返回 HSC 的参数值。

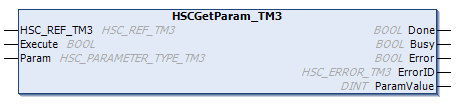

图形表示形式

IL 和 ST 表示形式

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

I/O 变量描述

下表介绍输入变量：

输入	类型	注释
HSC_REF_TM3	HSC_REF_TM3	HSC 实例的参考。在功能块执行期间，不得进行更改。
Execute	BOOL	在上升沿，启动功能块的执行。在下降沿，则在其执行终结时，复位功能块的输出。
Param	HSC_PARAMETER_TYPE_TM3	要读取的参数。

输入

类型

注释

HSC_REF_TM3

HSC 实例的参考。

在功能块执行期间，不得进行更改。

Execute

BOOL

在上升沿，启动功能块的执行。

在下降沿，则在其执行终结时，复位功能块的输出。

Param

要读取的参数。

下表介绍输出变量：

输出	类型	注释
Done	BOOL	TRUE = 表示 ParamValue 有效。功能块执行结束。
Busy	BOOL	TRUE = 表示功能块执行正在进行。
Error	BOOL	TRUE = 表示检测到一个错误。功能块执行结束。
ErrorID	HSC_ERROR_TM3	指示检测到的错误的值。
ParamValue	DINT	已读取的参数值。

注意：有关 Execute、Done 和 Busy 引脚的详细信息，请参阅管理功能块管理的一般信息。

添加 HSCGetParam_TM3 功能块

步骤	描述
1	在软件目录中选择库选项卡，然后单击库。在列表中选择内部 > IODrivers > TM3 HSC > Administrative > HSCGetParam_TM3，然后将该项目拖放至 POU 窗口中。
2	将 HSC_REF_TM3 输入的值设置为 HSC 的实例名称。

步骤

描述

在软件目录中选择库选项卡，然后单击库。

在列表中选择内部 > IODrivers > TM3 HSC > Administrative > HSCGetParam_TM3，然后将该项目拖放至 POU 窗口中。

将 HSC_REF_TM3 输入的值设置为 HSC 的实例名称。
