TM5PCDPS 简介

TM5PCDPS 简介

主要特性

下表描述了 Profibus DP TM5PCDPS 通讯电子模块的主要特性：

主要特性
现场总线	Profibus DP 从站
接口类型	RS485
连接器类型	D-Sub 9，插孔
传输速率	12 Mbit/s（最大值）

订购信息

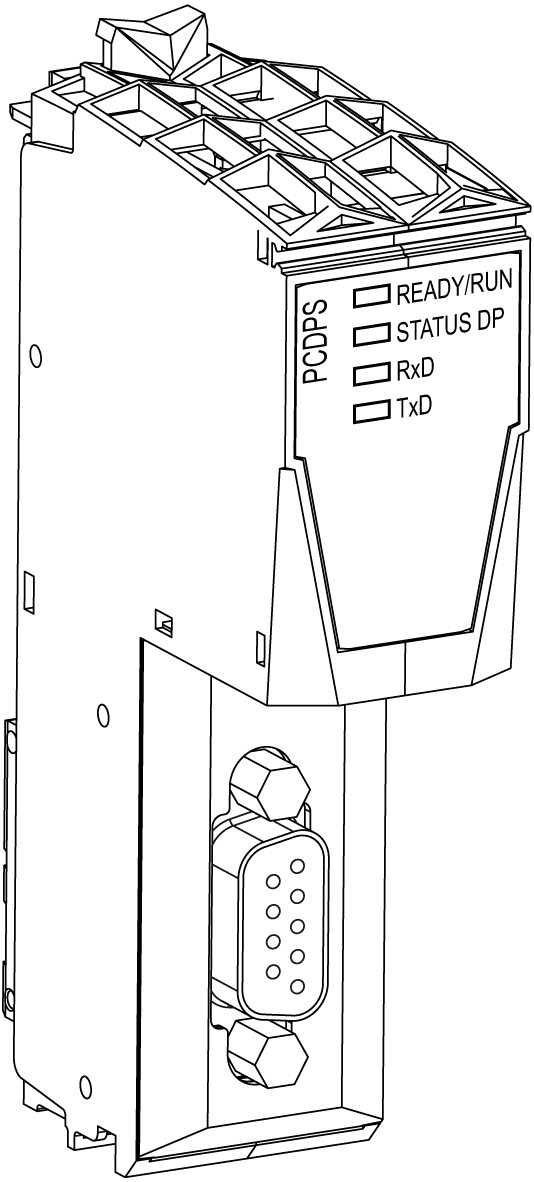

下图显示 TM5PCDPS：


状态 LED

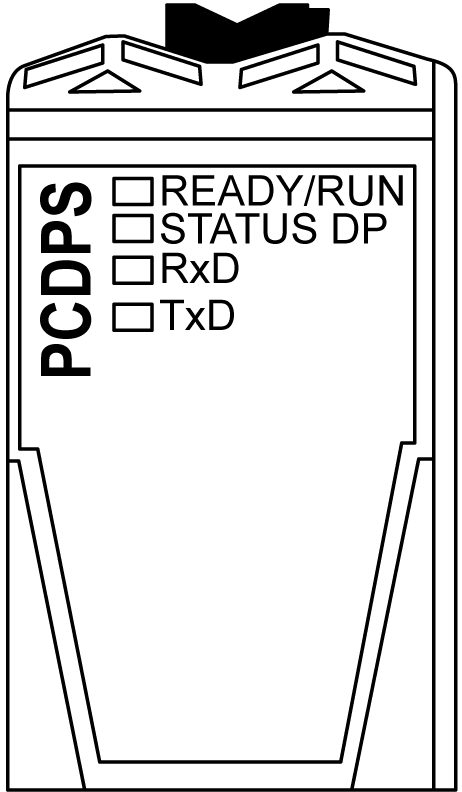

下图显示 TM5PCDPS 状态 LED：


下表显示 TM5PCDPS 状态 LED 的说明：

LED	颜色	状态	描述
就绪/运行	绿色/红色	熄灭	未连接模块电源。
	绿色	亮起	在 PCI 总线上执行通讯。
	红色	闪烁	检测到引导错误。
	红色	亮起	PCI 总线上的通讯尚未开始。
状态 DP	绿色	亮起	该模块处于 RUN 模式，执行周期性通讯。
	红色	亮起	从站与主站之间的配置是不同的。
		周期性闪光	该模块处于 STOP 模式，未执行任何通讯，检测到连接错误。
		非周期性闪光	模块未配置。
RxD	黄色	亮起	模块正通过 RS485 接口接收数据。
TxD	黄色	亮起	模块正通过 RS485 接口传输数据。
