Box iPC Basic Optimized (HMIBMI)

Box iPC Basic Optimized (HMIBMI) - Beschreibung

Einleitung

Während des Betriebs steigt die Oberflächentemperatur des Kühlkörpers unter Umständen bis über 70 °C (158 °F) an.

WARNUNG

GEFAHR VON VERBRENNUNGEN

Berühren Sie den Kühlkörper niemals während des Betriebs.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Box iPC - Beschreibung

Überblick

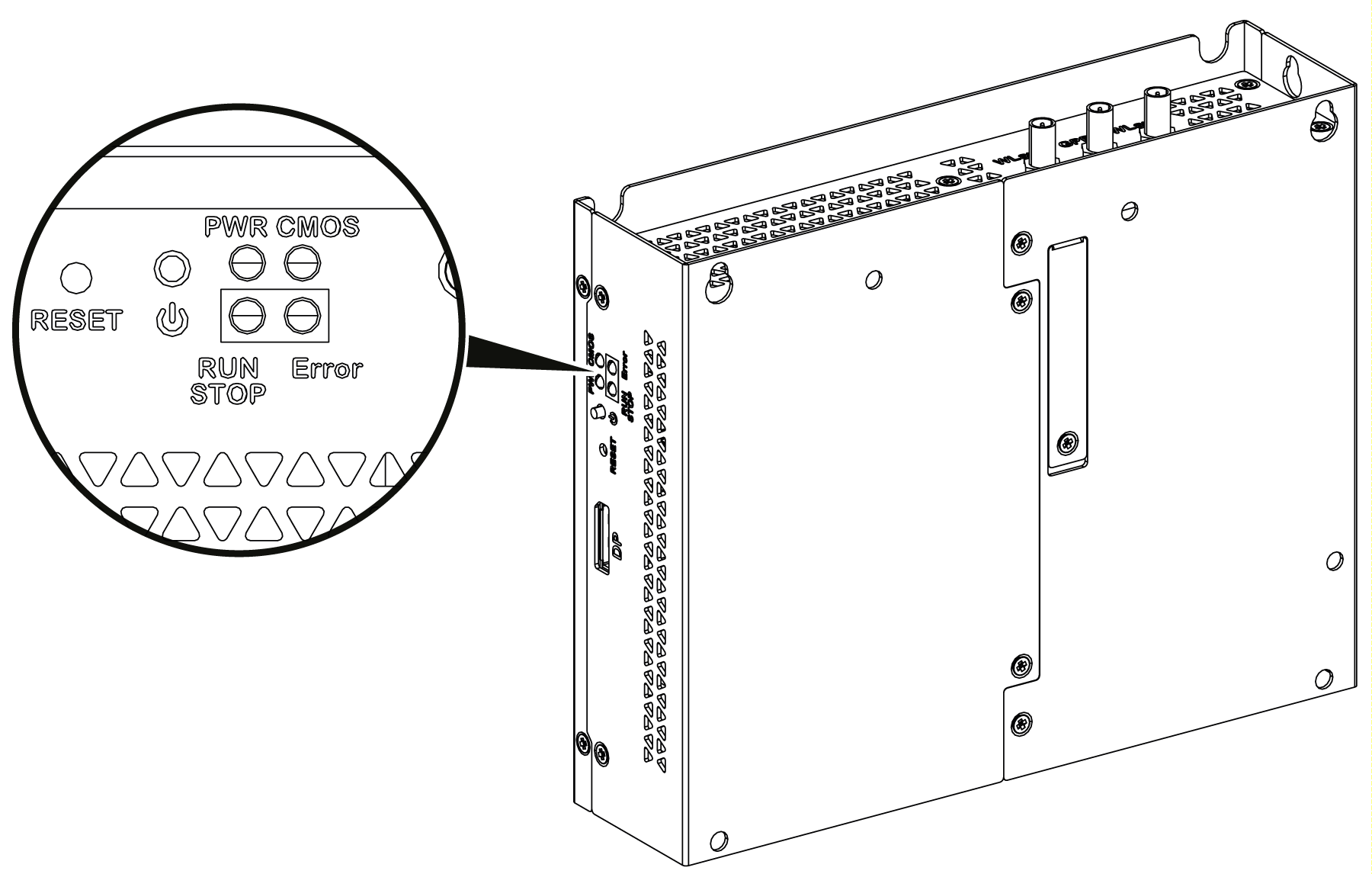

EIN/AUS-Taste, Reset-Taste und LED-Anzeigen

Bedeutung der Statusanzeigen:

Bezeichnung	LED	Farbe	Status	Bedeutung
PWR	Power	Grün	Ein	Aktiv (Benutzer bedient Windows) ( Status 0)
		Grün	Blinken	Schlafmodus (Status 3)
		Orange	Ein	Ruhezustand (Status 4 / Status 5)
CMOS	Batterie	Orange	Ein	RTC-Spannung < 2,65 VDC
CMOS	Batterie	Orange	Aus	RTC-Spannung > 2,65 VDC
Programmierbare LED für optionale Steuerungssoftware
RUN/STOP	RUN/STOP von Steuerungssoftware	Rot	Aus	STOP
RUN/STOP	RUN/STOP von Steuerungssoftware	Grün	Ein	RUN
Error	Fehler von der Steuerungssoftware	Rot	Aus	Steuerungssoftware ohne Fehler
Error	Fehler von der Steuerungssoftware	Rot	Ein	Steuerungssoftware mit Fehler

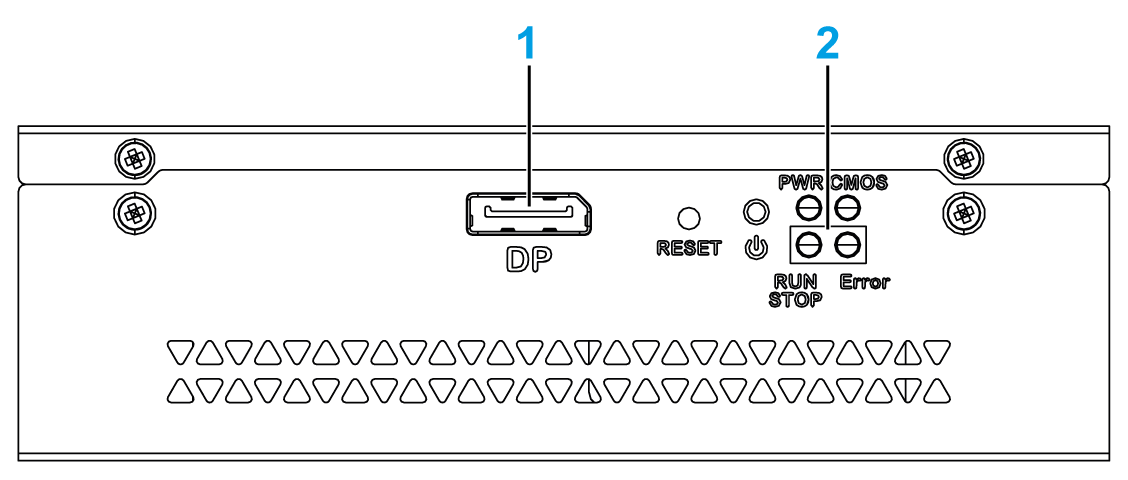

Frontansicht

1 Display-Port

2 LEDs und Betriebs-/Reset-Taste

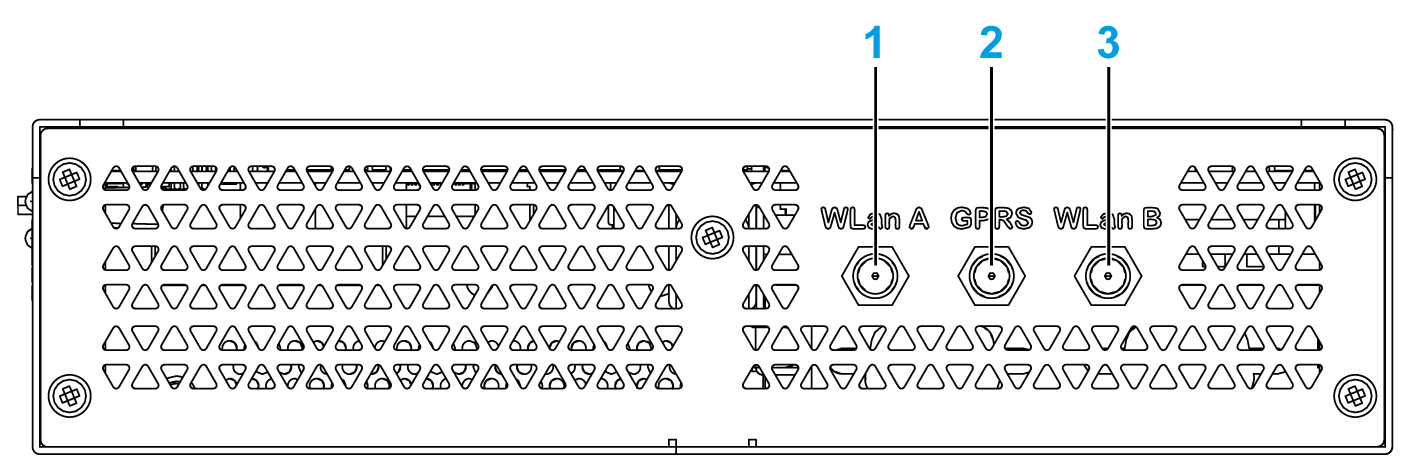

Draufsicht

1 SMA-Anschluss für externe WLAN-Antenne A

2 SMA-Anschluss für externe GPRS/4G-Antenne

3 SMA-Anschluss für externe WLAN-Antenne B

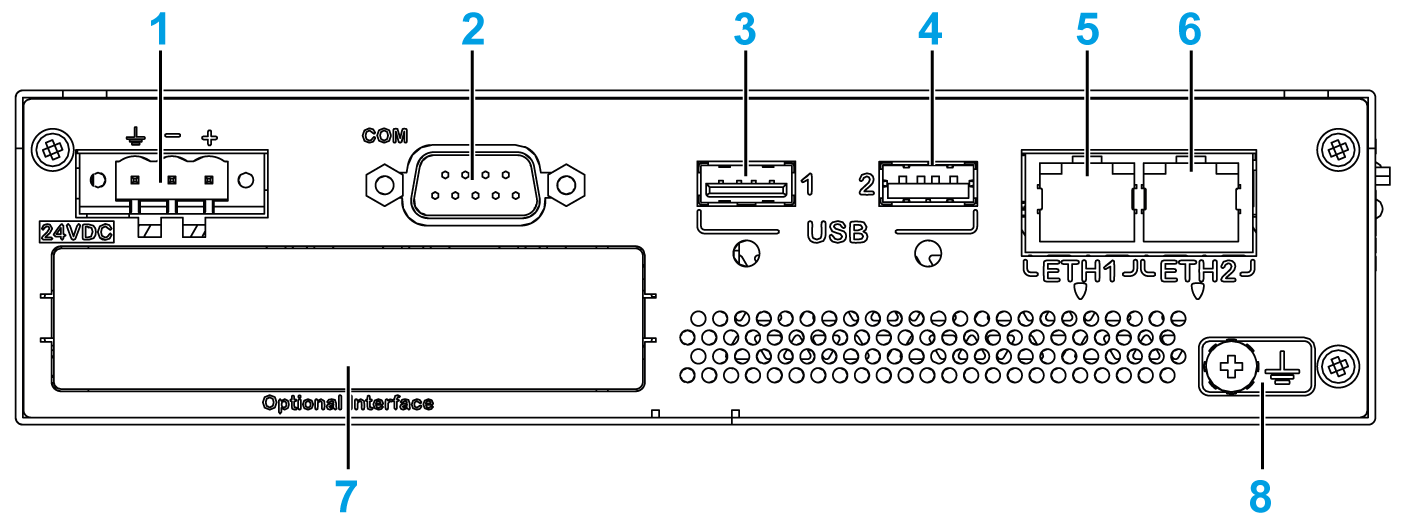

Unteransicht

1 DC-Netzstecker

2 COM-Port RS-232 (nicht potentialgetrennt), RS-422/485 (nicht potentialgetrennt)

3 USB1 (USB 2.0)

4 USB2 (USB 3.0)

5 ETH1 (10/100/1000 MBit/s)

6 ETH2 (10/100/1000 MBit/s)

7 Optionale Schnittstelle

8 Erdungsanschlussstift

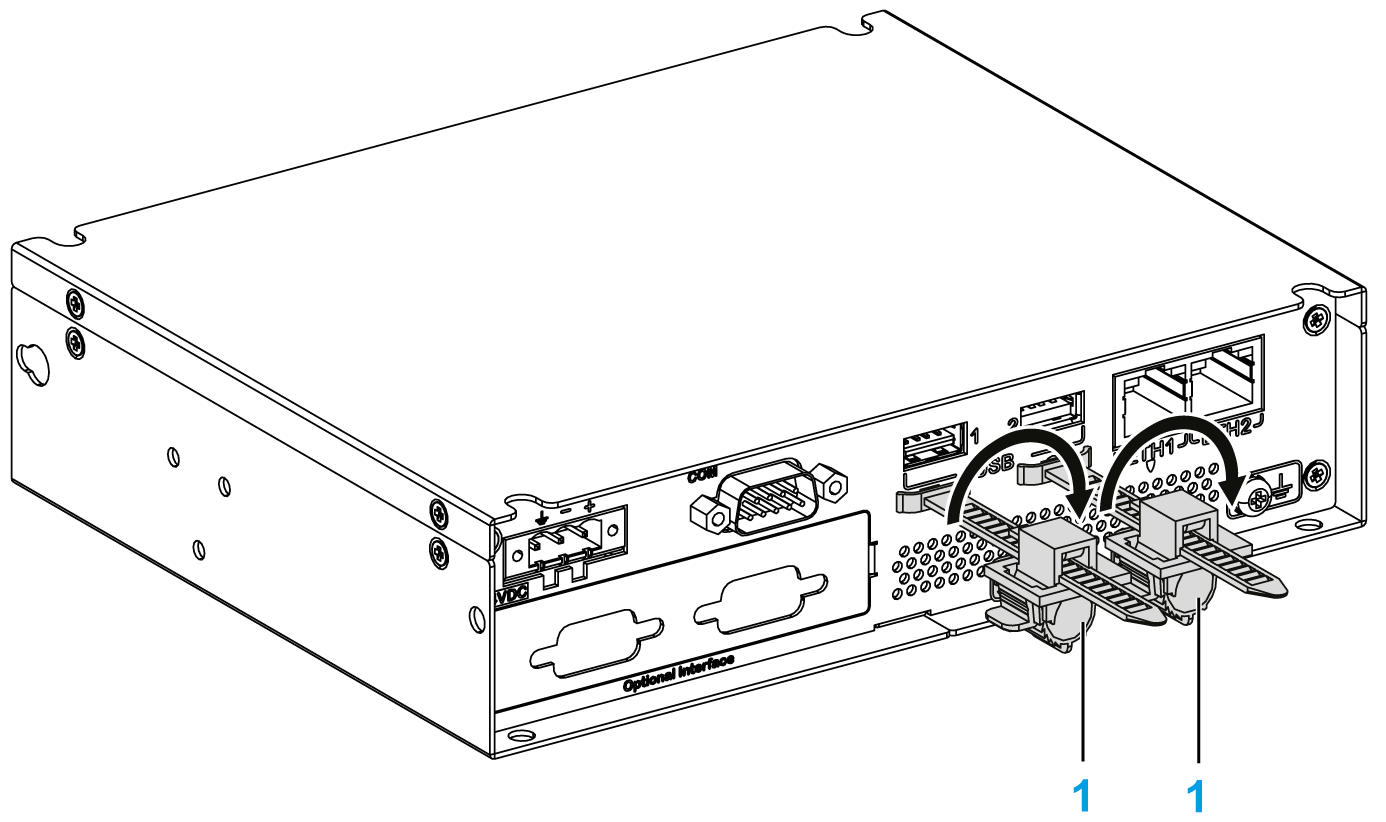

USB-Sperre

1 USB-Sperre

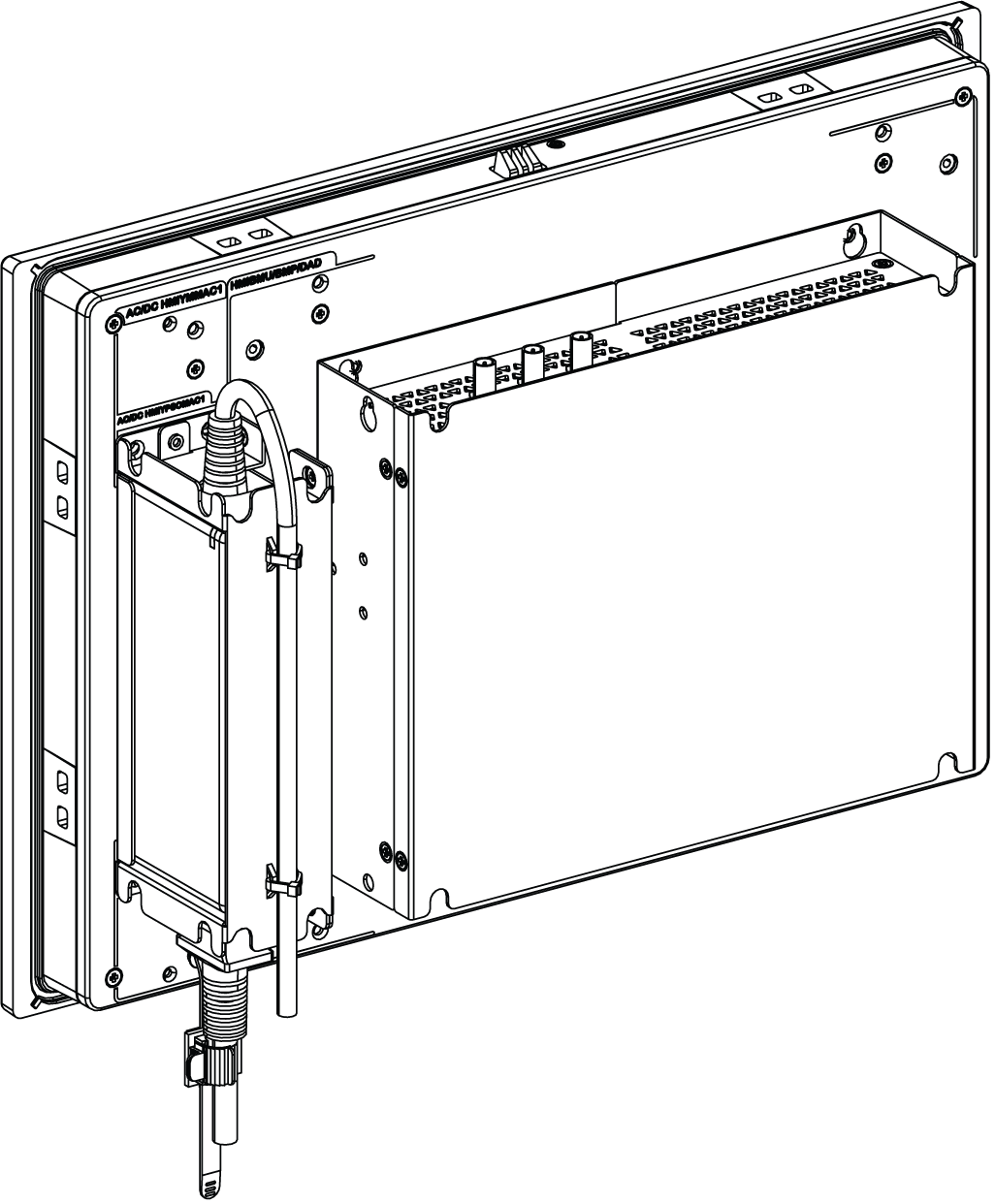

Box iPC und Display - Beschreibung

Überblick

HINWEIS:

oWindows-Einstellung (mit bereits installierten Treibern): Bei einer Montage mit einem Display (HMIDM) kann der Box iPC bis zu zwei DisplayPorts gleichzeitig unterstützen.

oSobald das DisplayPort-Kabel angeschlossen ist, muss das Betriebssystem neu gestartet werden.

oUm eine Verbindung zwischen angezeigtem Box iPC und der DVI-Schnittstelle herzustellen, verwenden Sie ein aktives DP-an-DVI-Kabel: HMIYADDPDVI11 (siehe Zubehör).

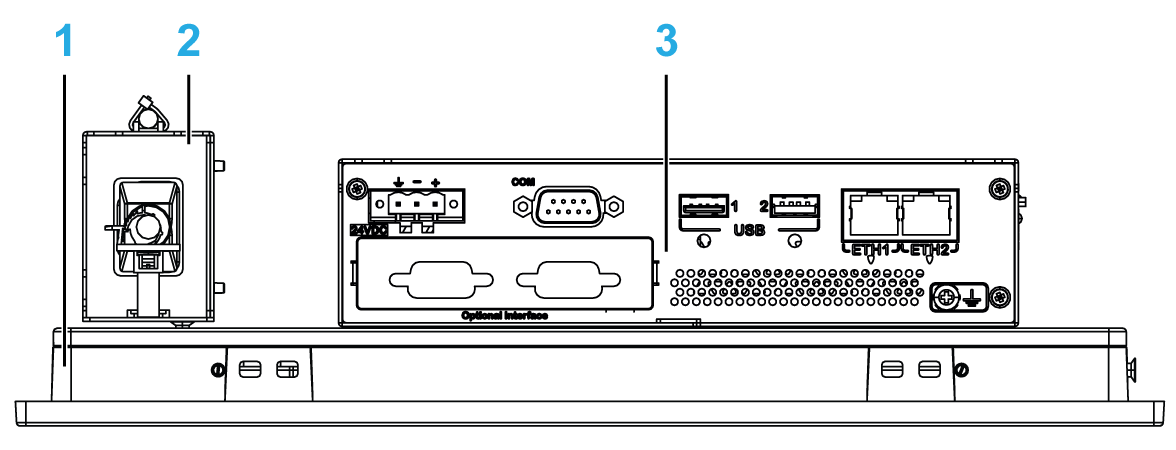

Unteransicht

1 Display

2 Optionales AC-Spannungsversorgungsmodul (HMIYPSOMAC1 oder HMIYMMAC1)

3 Box iPC
