Diagnose über das Integrierte HMI
Überblick

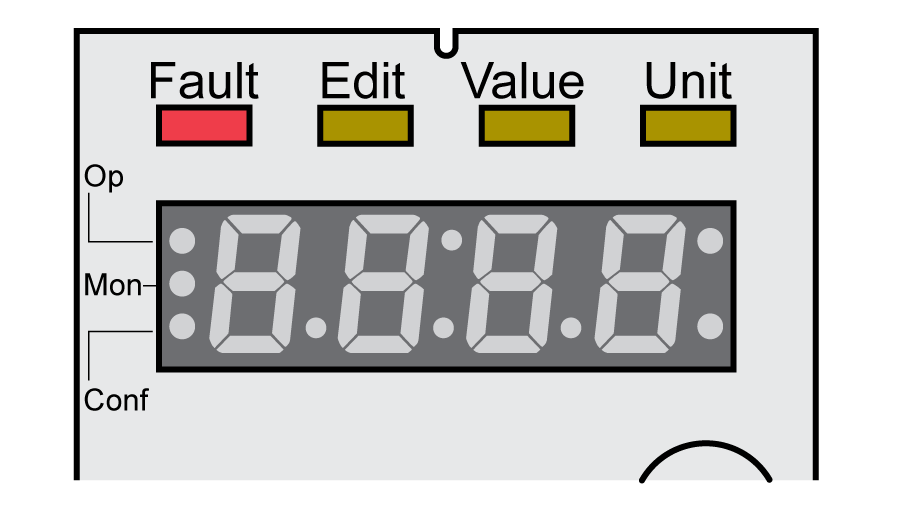

Über die 7-Segment-Anzeige werden Informationen an den Benutzer ausgegeben.
Die 7-Segment-Anzeige zeigt bei Werkseinstellung die Betriebszustände an. Die Betriebszustände sind im Abschnitt Betriebszustände beschrieben.
|
Meldung |
Beschreibung |
|---|---|
|
(INIT) |
Betriebszustand 1 Start |
|
(nrdy) |
Betriebszustand 2 Not Ready To Switch On |
|
(dis) |
Betriebszustand 3 Switch On Disabled |
|
(rdy) |
Betriebszustand 4 Ready To Switch On |
|
(son) |
Betriebszustand 5 Switched On |
|
(run) und (halt) |
Betriebszustand 6 Operation Enabled |
|
(stop) |
Betriebszustand 7 Quick Stop Active |
|
(flt) |
Betriebszustand 8 Fault Reaction Active und 9 Fault |
Zusätzliche Meldungen
Nachfolgende Tabelle zeigt eine Übersicht der Meldungen, die zusätzlich auf dem integrierten HMI angezeigt werden können.
|
Meldung |
Beschreibung |
|---|---|
|
(Card) |
Daten auf der Speicherkarte weichen von Daten im Produkt ab. Weitere Informationen zur Vorgehensweise finden Sie unter Speicherkarte. |
|
(disp) |
Ein externes HMI ist angeschlossen. Das integrierte HMI ist ohne Funktion. |
|
(fsu) |
Führen Sie ein First Setup durch. Siehe Erstmaliges Einschalten des Geräts. |
|
(mot) |
Ein neuer Motor wurde erkannt. Informationen zum Austausch eines Motors finden Sie unter Austausch des Motors bestätigen. |
|
(prot) |
Teile des integrierten HMI wurden über den Parameter HMIlocked gesperrt. |
|
(slt1) ... (slt2) |
Das Produkt hat eine Änderung der Bestückung mit Modulen erkannt. Informationen zum Austauschen von Modulen finden Sie unter Austausch eines Moduls bestätigen. |
|
(ulow) |
24-VDC-Steuerungsversorgung beim Initialisieren zu niedrig. |
|
(8888) |
Unterspannung 24-VDC-Steuerungsversorgung |
|
(wdog) |
Unbekannter Systemfehler. Wenden Sie sich an Ihren Schneider Electric Ansprechpartner. |
|
(----) |
Firmware nicht vorhanden. Versuchen Sie, die Firmware erneut zu installieren. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Ansprechpartner bei Schneider Electric. |
Falls das HMI eine Meldung anzeigt, die nicht in diesem Benutzerhandbuch enthalten ist, wenden Sie sich an Ihren Ansprechpartner bei Schneider Electric.
