Diagnosemeldungen des Laufzeitsystems
Überblick
Zusätzlich zu den im Kapitel Diagnosemeldungen aufgeführten Meldungen kann der Meldungslogger Diagnosemeldungen des Laufzeitsystems in Logic Builder und Diagnostics anzeigen.
Diese Meldungen verfügen über einen vom üblichen Format abweichenden Diagnosecode:
Als Diagnosecode wird eine Dezimalzahl größer als 1073741824 angezeigt.

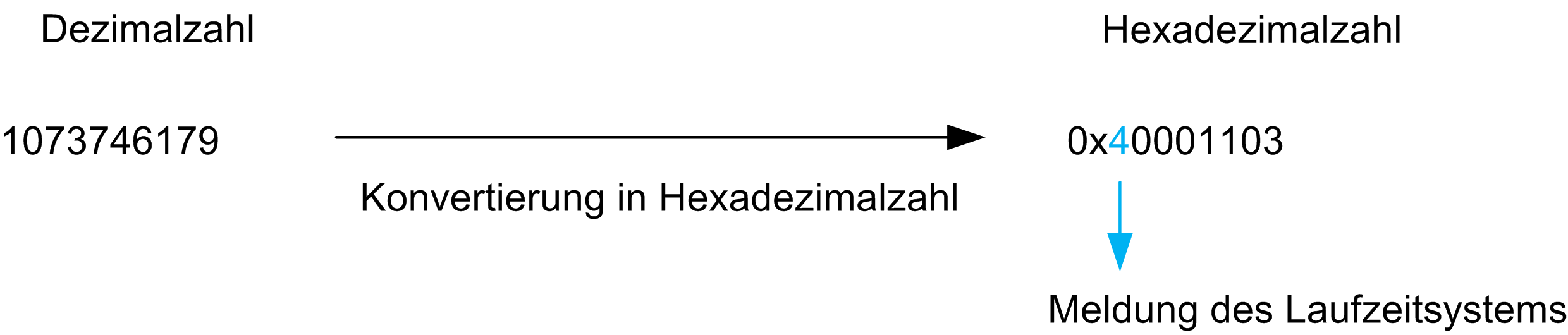

Die folgende Grafik zeigt die Struktur des Diagnosecodes:
Wenn Sie den dezimalen Diagnosecode der Meldung in eine Hexadezimalzahl umrechnen, zeigt die Ziffer 4 an der ersten Stelle an, dass es sich um eine Laufzeitsystemmeldung handelt.
Beispiele
In den folgenden Beispielen sind einige mögliche Systemmeldungen beschrieben:
Taskzykluszeitüberwachung:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
4 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073746179 |
Diagnosecode (HEX: 0x40001103) |
|
Ext. Diag |
16 |
Externe Diagnose: Gibt die Zeit an, die die Task benötigt hat (in ms). |
|
Message |
*EXCEPTION* Watchdog Application <Name der Task, welche die Zykluszeitüberschreitung verursacht hat> |
Ausnahme bei Taskzykluszeitüberwachung aufgetreten: Beispiel: *Exception* Watchdog Application TASK_S |
Applikation nicht geladen:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073742337 |
Diagnosecode (HEX: 0x40000201) |
|
Ext. Diag |
1 |
Externe Diagnose |
|
Diagnosetext |
Application <Application name> not found to start |
Die Applikation konnte nicht geladen werden. Beispiel: Application Prepare not found to start |
Bootprojekt nicht geladen:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073742350 |
Diagnosecode (HEX: 0x4000020E) |
|
Ext. Diag |
16 |
Externe Diagnose |
|
Diagnosetext |
Bootproject <Name des Bootprojekts> corrupt |
Das Bootprojekt konnte nicht geladen werden. |
Ausnahme FC_SysUserCallStack:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
4 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073746179 |
Diagnosecode (HEX: 0x40001103) |
|
Ext. Diag |
8192 |
Externe Diagnose: Nummer angegeben |
|
Diagnosetext |
*EXCEPTION* <Art der Ausnahme> Application |
Ausnahme bei Funktion FC_SysUserCallStack aufgetreten. Beispiel: *EXCEPTION* VendorException Application |
Feldbus ist nicht in Betrieb:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1079970304 |
Diagnosecode (HEX: 0x405F0A00) |
|
Ext. Diag |
-2146697191 |
Externe Diagnose |
|
Diagnosetext |
Could not get destination queue handle |
Diagnose des CAN-Treibers: Feldbus ist nicht in Betrieb |
Feldbus-Konfiguration:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073746433 |
Diagnosecode (HEX: 0x 40001201) |
|
Ext. Diag |
1 |
Externe Diagnose |
|
Diagnosetext |
Update configuration failed from driver |
Die Meldung bezieht sich auf den Feldbus. Überprüfen Sie die PLC-Konfiguration oder tauschen Sie die Steuerungskarte/optionale Karte aus. Starten Sie die Steuerung neu. |
Feldbus-Konfiguration:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791425 |
Diagnosecode (HEX: 0x40100401) |
|
Ext. Diag |
1 |
Externe Diagnose |
|
Diagnosetext |
DriverMemoryPointer failed |
Die Meldung bezieht sich auf den Feldbus. Überprüfen Sie die PLC-Konfiguration oder tauschen Sie die Steuerungskarte/optionale Karte aus. Starten Sie die Steuerung neu. |
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791442 |
Diagnosecode (HEX: 0x40100412) |
|
Ext. Diag |
1 |
Externe Diagnose |
|
Diagnosetext |
TCP/IP service failed |
Die Meldung bezieht sich auf den Feldbus. Überprüfen Sie die PLC-Konfiguration oder tauschen Sie die Steuerungskarte/optionale Karte aus. Starten Sie die Steuerung neu. |
Feldbus-Konfiguration:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791448 |
Diagnosecode (HEX: 0x40100418) |
|
Ext. Diag |
1 |
Externe Diagnose |
|
Diagnosetext |
Firmwarename is not correct / Max. number of channels per board exceeded |
Die Meldung bezieht sich auf den Feldbus. Überprüfen Sie die PLC-Konfiguration oder tauschen Sie die Steuerungskarte/optionale Karte aus. Starten Sie die Steuerung neu. |
Verlust der Kommunikation:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
3 |
Diagnoseklasse 3 |
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791536 |
Diagnosecode (HEX: 0x40100470) |
|
Ext. Diag |
0 |
– |
|
Diagnosetext |
No cyclic telegrams |
Der Austausch von zyklischen Daten wurde abgebrochen. |
Verlust der Feldbuskommunikation:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
1 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791453 |
Diagnosecode (HEX: 0x4010041D) |
|
Ext. Diag |
1 |
(Interne Diagnose) |
|
Diagnosetext |
Hardware-Watchdog überschritten. Rücksetzen der Anwendung ist erforderlich. |
– |
Verlust der Feldbuskommunikation:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
1 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1074791491 |
Diagnosecode (HEX: 0x40100443) |
|
Ext. Diag |
1 |
(Interne Diagnose) |
|
Diagnosetext |
16#800C0019 |
Interner Diagnosecode. Wenden Sie sich an Ihren Ansprechpartner bei Schneider Electric. |
Verlust der Ethernet-Kommunikation:
|
Spalte Meldungslogger |
Wert |
Beschreibung |
|---|---|---|
|
Klasse |
1 |
|
|
Objekt |
LZS |
Laufzeitsystem |
|
Instanz |
LZS |
Laufzeitsystem |
|
DiagCode |
1073754127 |
Diagnosecode (HEX: 0x4000300F) |
|
Ext. Diag |
1 |
(Interne Diagnose) |
|
Diagnosetext |
Es konnten keine Daten an den Port <IP address> gesendet werden. |
Die Ethernet-Kommunikation wurde unterbrochen. |
