Conexiones eléctricas del Lexium 62 DC Link Support Module
Descripción general
|
Conector |
Descripción |
Par de apriete [Nm]/[lbf in] |
|---|---|---|
|
Módulo de barra de bus |
2,5/22 |
|
|
Toma (a tierra) de protección |
3,5/30,98 |

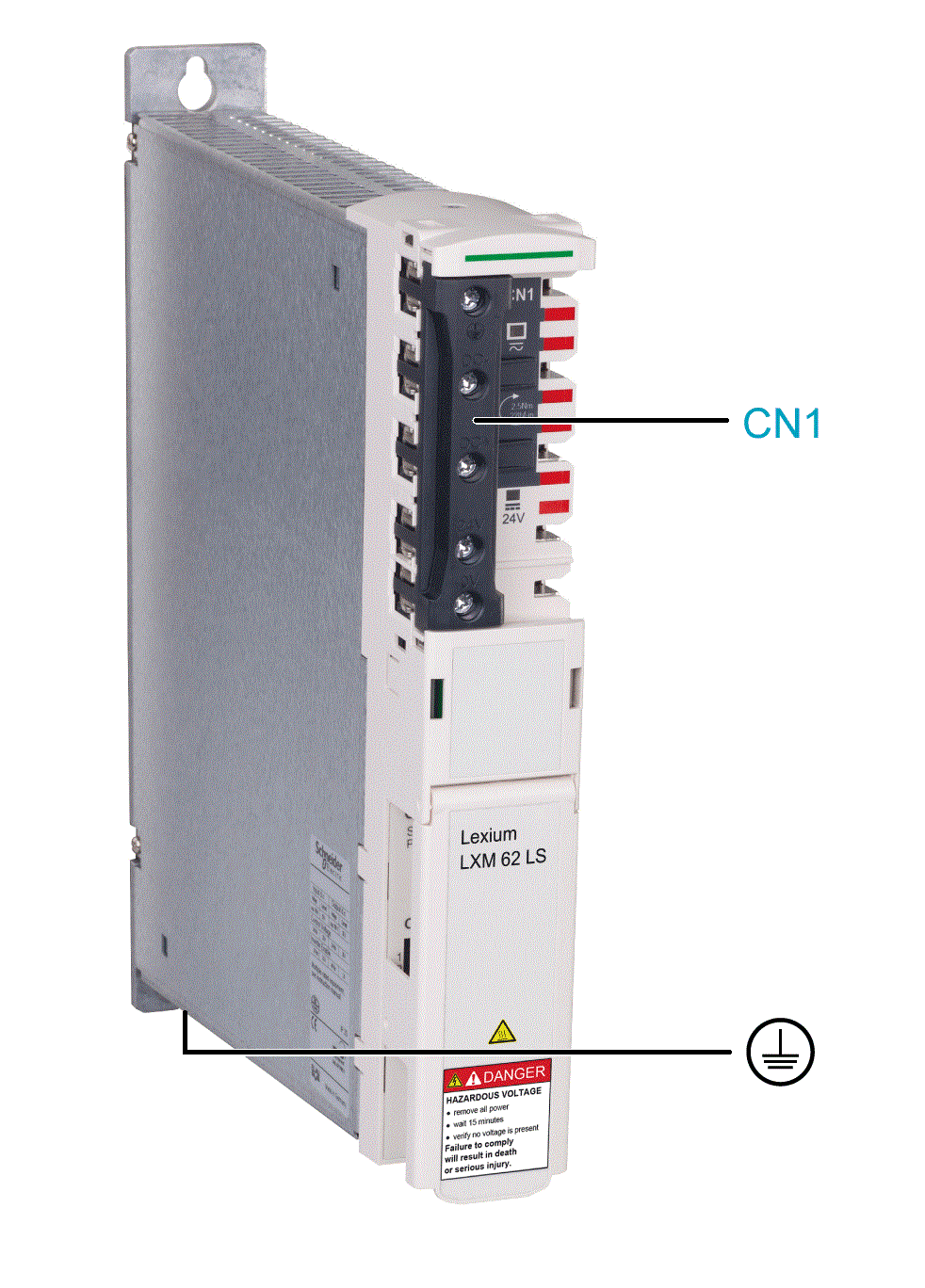

CN1 - Bus Bar Module
La tensión del bus DC y la tensión de control de 24 V CC se distribuyen y el conductor de protección se conecta mediante el Bus Bar Module
|
Pin |
Designación |
Descripción |
|---|---|---|
|
1 |
|
Toma (de tierra) de protección |
|
2 |
CC- |
Tensión del bus DC - |
|
3 |
CC+ |
Tensión del bus DC + |
|
4 |
24 V |
Tensión de alimentación + |
|
5 |
0 V |
Tensión de alimentación - |
