Características de TM3XHSC202 / TM3XHSC202G

Introducción

En esta sección se ofrece una descripción de las características de los módulos TM3XHSC202 / TM3XHSC202G. Consulte también las Características ambientales.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

Dimensiones

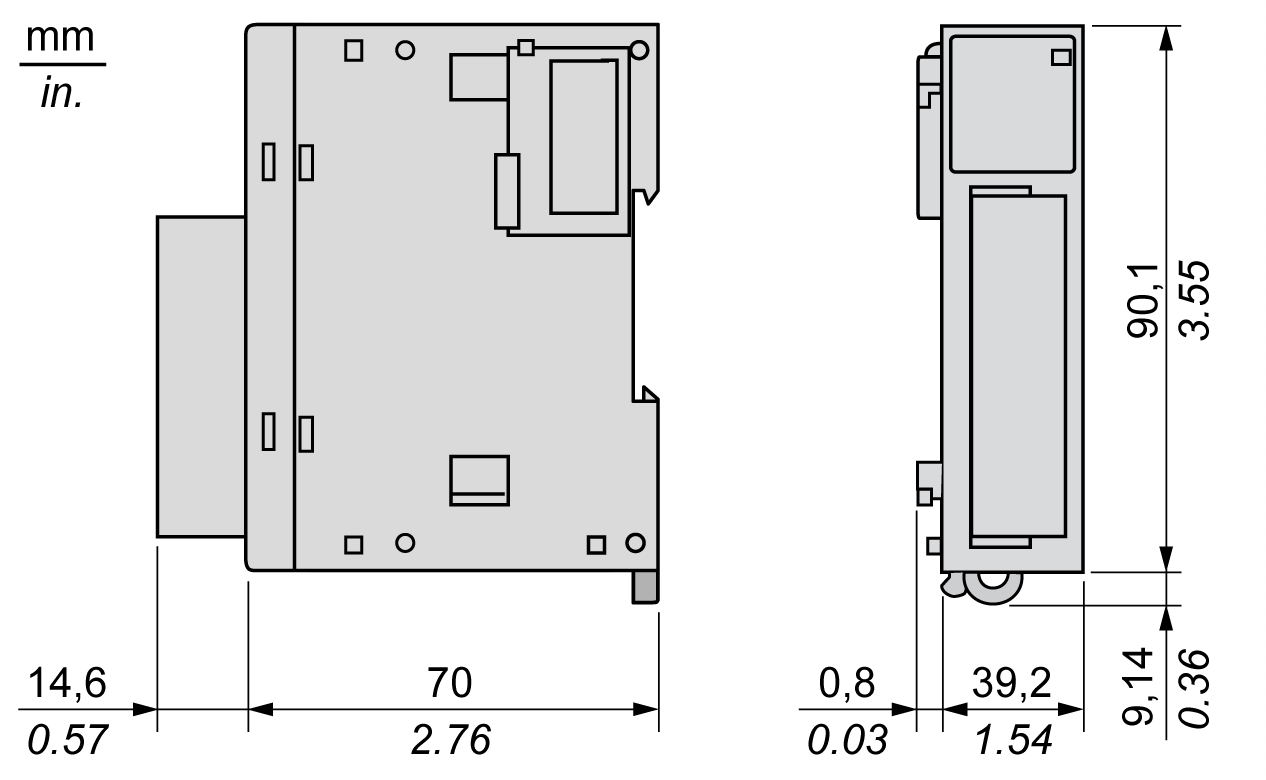

En el siguiente diagrama se muestran las dimensiones de los módulos TM3XHSC202 / TM3XHSC202G:

Características generales

Características	Valor
Tensión de la fuente de alimentación nominal	24 V CC
Límite de tensión	De 20,4 a 28,8 V CC
Consumo de corriente en el bus interno de 5 V CC	Normal 65 mA a 25 °C (77 °F), máximo 110 mA
Consumo de corriente en el bus interno de 24 V CC	Normal 30 mA a 25 °C (77 °F), máximo 50 mA
Aislamiento entre entrada y lógica interna	550 V CA durante 1 minuto
Aislamiento entre salida y lógica interna	550 V CA durante 1 minuto
Tipo de conexión	TM3XFHSC202 / TM3XHSC202: Bloque de terminales de tornillo extraíble TM3XFHSC202G / TM3XHSC202G: Bloque de terminales de resorte extraíble
Durabilidad de conexiones y desconexiones del conector	Más de 100 veces
Peso	120 g sin bloque de terminales 150 g con bloque de terminales

Características de las entradas

Características		Valor
Número		10
Número de grupos de canales		2 grupos de canales: 1 línea común para I0 a I4 1 línea común para I5 a I9
Tipo de entrada		Tipo 1 (IEC 61131-2)
Tipo de lógica		Común positivo
Tensión de entrada nominal		24 V CC
Límite de tensión de entrada		Máximo 30 V CC
Corriente de entrada nominal		7,5 mA
Impedancia de entrada		2,81 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 28,8 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 3 mA
	Corriente en estado 0	< 1,5 mA
Tiempo de encendido		< 1 µs + retardo del filtro
Tiempo de apagado		< 1 µs + retardo del filtro
Frecuencia de entrada máxima		200 KHz
Aislamiento	Entre entrada y lógica interna	550 V CA durante 1 minuto
	Entre grupos de entradas	Ninguno
	Entre canales de entrada	Ninguno
	Entre entradas y salidas	550 V CA durante 1 minuto
Tipo de cable		Cable blindado, incluida la señal COM Longitud: máxima 10 m

Características de las salidas

Características	Valor
Número	8
Número de grupos de canales	2 grupos de canales: De Q0 a Q3 De Q4 a Q7
Tipo de salida	Transistor
Tipo de lógica	Común positivo (contrafase)
Tensión de salida nominal	24 V CC
Corriente de salida nominal	300 mA
Corriente de salida total nominal por grupo	Máxima 1,2 A
Potencia máxima de lámpara de filamento	Máxima 0,9 W
Corriente de fuga	≤ 0,15 mA
Tiempo de encendido	Máximo 1 µs
Tiempo de apagado	Máximo 1 µs
Protección contra cortocircuitos o sobrecargas	Sí, habitualmente 1 A por salida Defectos gestionados por el grupo: oDe Q0 a Q3 oDe Q4 a Q7
Restablecimiento automático después de cortocircuito o sobrecarga	Sí, 10 s Habilitación/deshabilitación mediante EcoStruxure Machine Expert
Tensión de bloqueo	Habitualmente 45 V CC
Aislamiento	Entre salidas y lógica interna: 550 V CA durante 1 minuto
	Entre grupos de salidas: ninguno
	Entre canales de salida: ninguno
	Entre salidas y entradas: 550 V CA durante 1 minuto
Longitud del cable	< 30 m

Características de alimentación

Características	Valor
Tipo	MBTP
Tensión nominal	24 V CC
Límites de tensión	De 20,4 a 28,8 V CC con una ondulación máxima del 10 % de la tensión nominal
Corriente de entrada	Máxima 2,5 A
Corriente de irrupción	Ilimitada (excepto por pico de corriente de sobrecarga)
Inmunidad ante caída de tensión	No
Protección contra polaridad inversa	Sí
Protección contra sobretensiones	No (se requiere un fusible externo)
Detección de presencia de alimentación	Sí, umbral de 15 V
Aislamiento	550 V CA durante 1 minuto con lógica interna
Longitud del cable	< 3 m
