1

Dans l'arborescence des Equipements, double-cliquez sur Fonctions intégrées > HSC.

2

Choisissez le type Principal dans le menu déroulant HSC0• > Type.

3

L'instance du type Principal est créée. Vous pouvez la renommer dans le champ Variable.

4

Si nécessaire, choisissez le mode Mono-utilisation dans le menu déroulant HSC0• > Paramètres > Mode.

5

Définissez la valeur prédéfinie dans Paramètres > Prédéfini/Modulo

En mode Mono-utilisation, ce champ représente la Valeur modulo initiale.

6

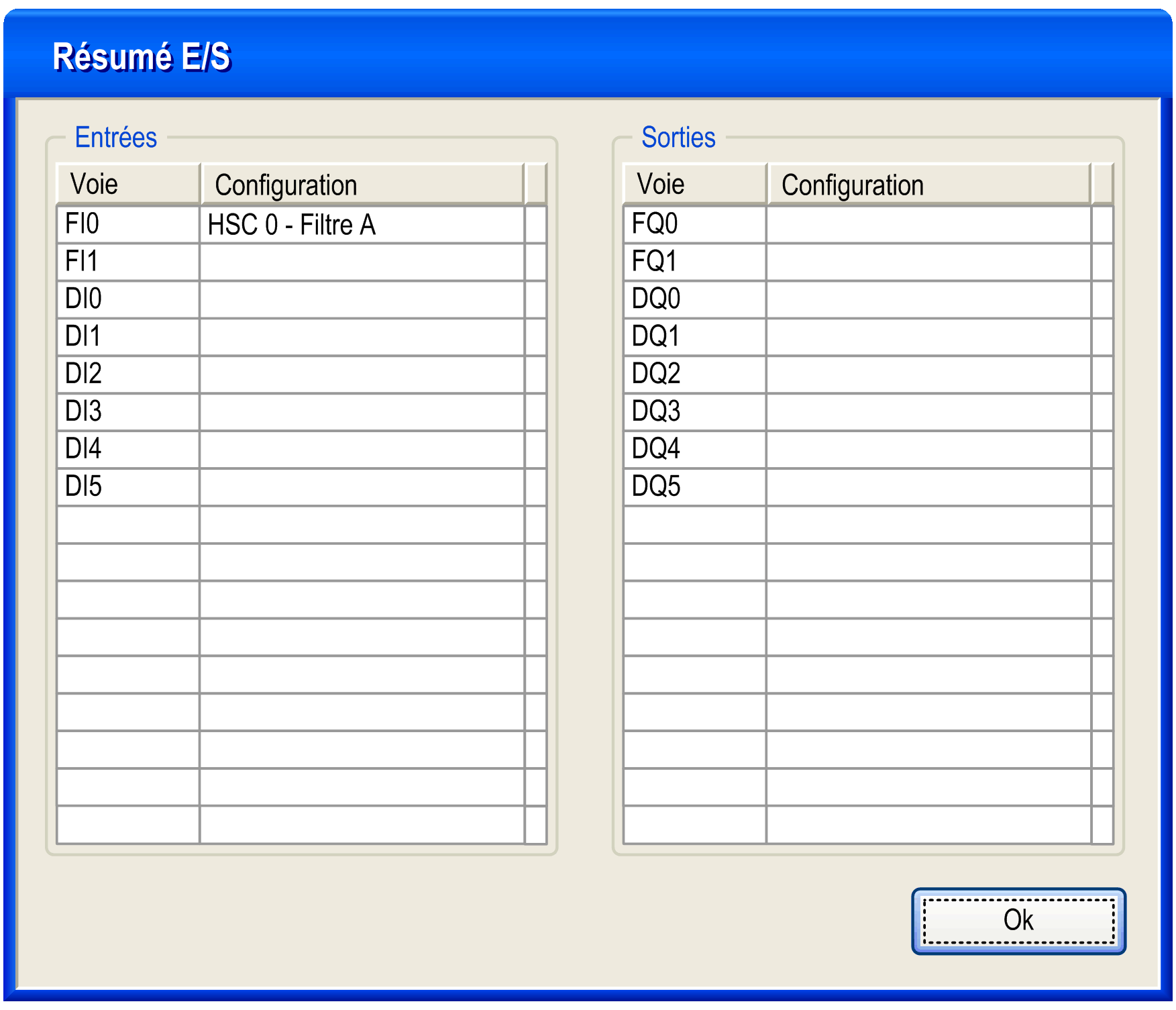

Définissez la valeur du filtrage anti-rebond dans le menu déroulant HSC0• > Entrées d'horloge > Filtre A.

7

Vous pouvez également activer les entrées auxiliaires SYNC, EN et CAP dans le menu déroulant HSC0• > Entrées auxiliaires pour activer la fonction de synchronisation, la fonction d'activation et la fonction de capture sur une entrée physique.

8

Vous pouvez également activer les seuils dans le menu déroulant, en sélectionnant HSC0• > Seuils > Seuil 0 > Activer/Désactiver pour autoriser la Fonction de comparaison et configurer les sorties réflexes.

Vous pouvez également activer le seuil 1 une fois le Seuil 0 activé.

NOTE : En mode Mono-utilisation, les valeurs configurées doivent suivre la règle suivante :

0 < Valeur Seuil 0 < Valeur Seuil 1 < (Préréglage - 1)

A

4 µs

50 kHz

40 µs

14,5 kHz
