Presentazione del Accoppiatore bus linea seriale TM3 Modbus

Panoramica

Il Accoppiatore bus linea seriale TM3 Modbus è un dispositivo progettato per gestire la comunicazione di linea seriale quando si utilizzano moduli di espansione TM2/TM3 in un'architettura distribuita.

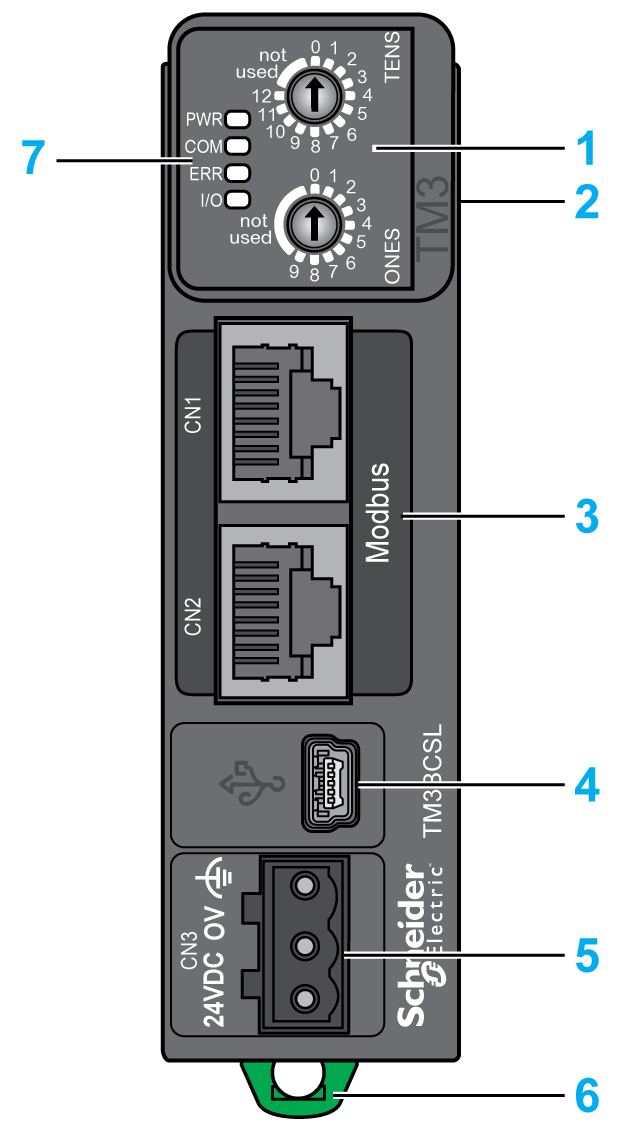

Gli elementi principali di Accoppiatore bus linea seriale TM3 Modbus sono:

1 Selettori a rotazione

2 Connettore di espansione per moduli di espansione TM2/TM3

3 Due (2) porte RJ45 (RS-485) isolate (a margherita)

4 Porta di configurazione USB mini-B

5 Alimentazione 24 Vcc

6 Graffa di aggancio per guida profilata da 35 mm (1.38 in.) top hat (guida DIN)

7 LED di stato

Caratteristiche principali

Caratteristica	Valore
Alimentazione nominale	24 Vcc
Massa	100 g (3.53 oz)
Selettore a rotazione	2
Linea seriale	2 porte RJ45 (RS-485) isolate (a margherita)
Tipo di collegamento dell'alimentazione	Morsettiera a vite rimovibile

LED di stato

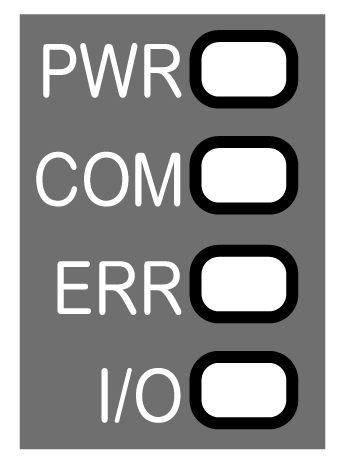

Lo schema seguente mostra i LED di Accoppiatore bus linea seriale TM3 Modbus:

Nella tabella riportata di seguito sono descritti i LED di stato:

LED	Colore	Stato	Descrizione
PWR	Verde	Acceso	Alimentazione inserita.
PWR	Verde	Spento	Alimentazione non presente. Tutte le spie LED sono spente.
COM	Verde	Lampeggiante	Invio e ricezione dati.
	Verde	Spento	Nessuno scambio di dati.
	Rosso	Lampeggiante	Il dispositivo riceve un frame dati errato.
ERR	Rosso	Lampeggiante	Il dispositivo ha rilevato un errore, nella maggior parte delle situazioni, reversibile. Ad esempio: Posizione selettore a rotazione modificata durante la modalità operativa. Ritorno alla posizione iniziale per ripristinare il comportamento del LED. Errore rilevato durante l'aggiornamento del firmware. Errori di configurazione e comunicazione.
ERR	Rosso	Spento	Nessun errore rilevato.
I/O	Verde	Lampeggiante	Il dispositivo ha ricevuto e applicato la configurazione dei moduli di espansione.
	Verde	Continuo	Il dispositivo comunica con i moduli di espansione.
	Verde Rosso	Lampeggiante Continuo	La configurazione fisica non è coerente con la configurazione software. Nessuno scambio di dati (stato e I/O) in corso.
	Verde Rosso	Continuo Continuo	La configurazione fisica non è coerente con la configurazione software. Dati I/O non applicati.
	Verde Rosso	Continuo Lampeggiante	Almeno un modulo di espansione TM2 o TM3 non ha risposto all'accoppiatore bus per 10 cicli consecutivi.
	Verde Rosso	Spento	Nessuna configurazione. Il dispositivo non comunica con i moduli di espansione.

NOTA: Ad eccezione del LED PWR, ogni LED è acceso per alcuni secondi, quindi è spento durante la sequenza di avvio. Le regole di comportamento del LED si applicano al completamento dell'avvio.
