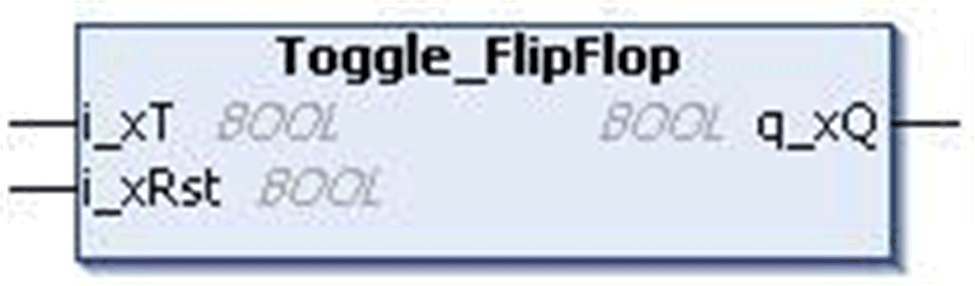

下图所示为 Toggle_FlipFlop 功能块的引脚图：
Toggle_FlipFlop 功能块实现设置优先的 T（切换）型触发器的真值表。
Toggle_FlipFlop 是遵循以下真值表的一类触发器：
|
i_xRst |
i_xT(n-1) |
i_xT(n) |
q_xQ(n) |
q_xQ(n+1) |
|---|---|---|---|---|
|
0 |
0 |
0 |
X |
Q(n) |
|
0 |
0 |
1 |
0 |
1 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
x |
x |
Q(n) |
|
1 |
x |
x |
x |
0 |
|
n “n” 为当前状态，(n+1) 为下一状态。 |
||||
它有两个输入，即 i_xT 输入和 i_xRst（复位输入）。它也有一个输出 q_xQ。
下表描述了 Toggle_FlipFlop 功能块的输入引脚：
|
输入 |
数据类型 |
说明 |
|---|---|---|
|
i_xT |
BOOL |
上升沿 0...1 切换触发器。 出厂设置：FALSE |
|
i_xRst |
BOOL |
TRUE：复位触发器输出。 FALSE：禁用（出厂设置） |
下表描述了 Toggle_FlipFlop 功能块的输出引脚：
|
输出 |
数据类型 |
说明 |
|---|---|---|
|
q_xQ |
BOOL |
触发器输出 |
