TM7SPS1A PDB 向 TM7 电源总线供电。
下表提供了 TM7SPS1A 功能块的主要特性：
|
主要特性 |
|
|---|---|
|
额定输出功率 |
15 W |
|
额定输入电压 |
24 Vdc |
|
额定输出电压 |
20 Vdc |
|
额定输出电流 |
750 mA |
|
TM7 总线连接类型 |
M12，B 编码，凸型和凹型连接器类型 |
|
电源连接类型 |
M8，4 针，凸型和凹型连接器类型 |

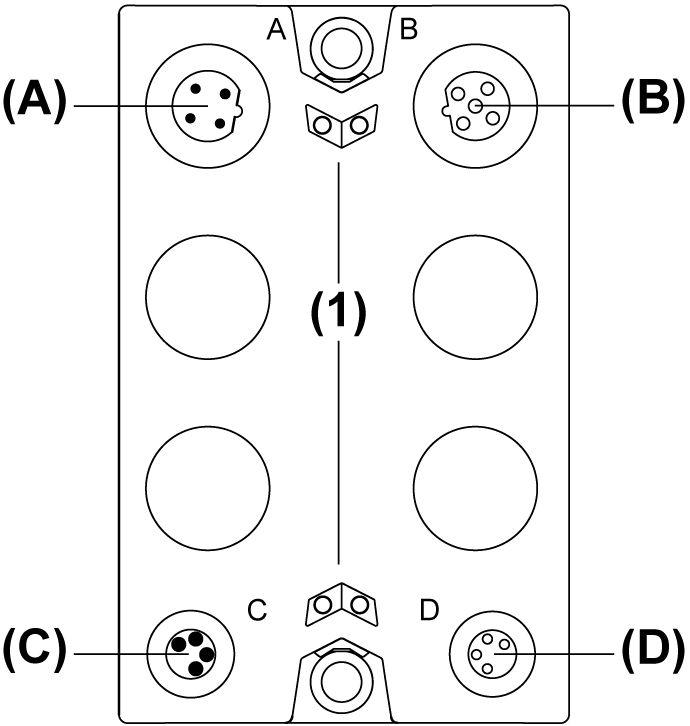

下图演示了 TM7SPS1A 功能块：
(A) TM7 总线输入连接器
(B) TM7 总线输出连接器
(C) 24 Vdc 电源输入连接器
(D) 24 Vdc 电源输出连接器
(1) 状态 LED
注意： 另请参阅状态 LED。

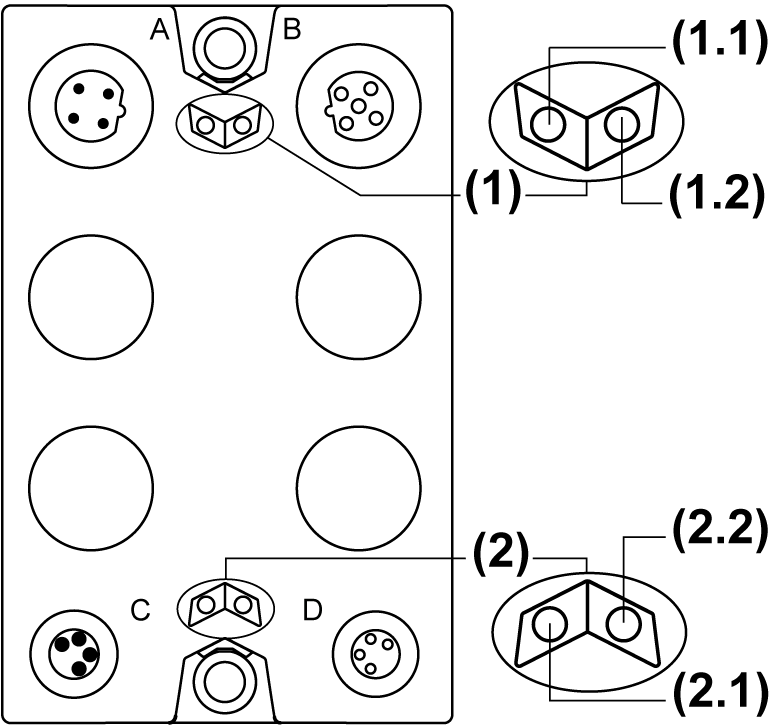

下图演示了 TM7SPS1A 功能块的状态 LED：
(1) TM7 电源总线状态 LED，两个 LED 为一组：1.1（绿色）和 1.2（绿色）
(2) 电源状态 LED，两个 LED 为一组：2.1（橙色）和 2.2（橙色）
下表描述 TM7SPS1A 功能块的 TM7 电源总线状态 LED：
|
TM7 电源总线状态 LED |
描述 |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
不亮 |
熄灭 |
TM7 总线上无电源，或在 TM7 电源总线上检测到错误 |
|
亮起 |
亮起 |
TM7 电源处于有效范围内 |
下表描述 TM7SPS1A 功能块的电源状态 LED：
|
电源状态 LED |
描述 |
|
|---|---|---|
|
LED 2.1 |
LED 2.2 |
|
|
熄灭 |
熄灭 |
无电源，或电源低于下限值 |
|
亮起 |
亮起 |
功能块电源处于有效范围内 |
