串行线路

概述

串行线路可用于与支持 Modbus 协议（作为主站或从站）、ASCII 协议（打印机、调制解调器等）和 Machine Expert 协议（HMI 等）的设备通讯。

注：某些设备会在 RS485 串行连接上提供电压。勿将这些电压线连接到您的控制器，因为它们可能损坏控制器串口电子元件，造成串口无法正常工作。

注意
	设备无法操作仅使用 VW3A8306R•• 串行电缆将 RS485 设备连接到控制器。不遵循上述说明可能导致设备损坏。

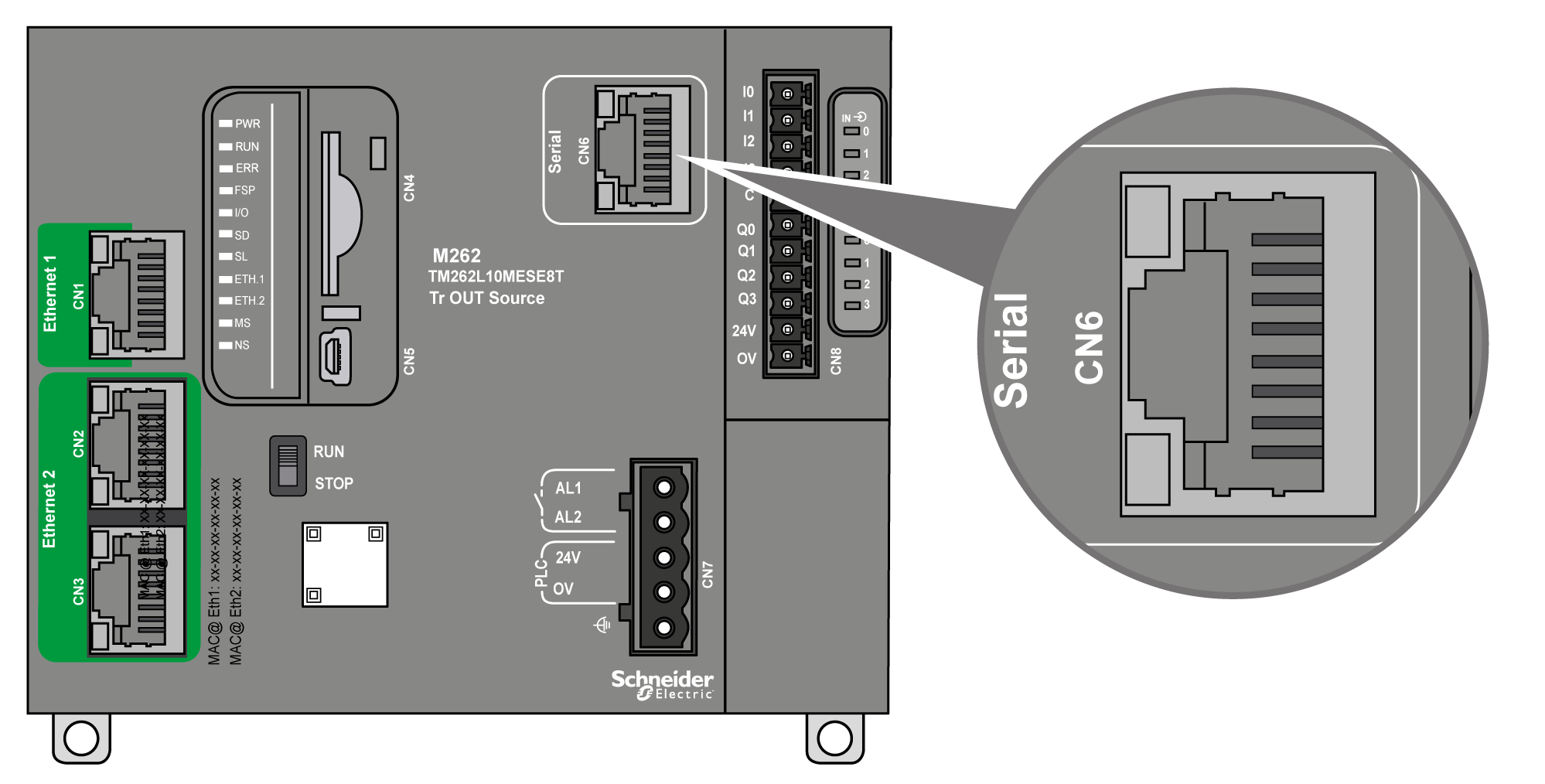

下图显示了 RJ45 连接器的引脚：

下表描述了 RJ45 连接器的引脚分配：

警告
	意外的设备操作请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

请参见 SL 状态 LED 的相关说明。
