对 TM3 系统进行接地

概述

由于电磁干扰的影响,承载快速 I/O、模拟量 I/O 和现场总线通讯信号的电缆必须是屏蔽电缆。

Warning_Color.gif警告

意外的设备操作

o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆。

o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆进行单点接地1

o将电源电缆与通讯电缆和 I/O 电缆分开布线。

不遵循上述说明可能导致人员伤亡或设备损坏。

1如果连接至等电位接地面,以避免在出现电源系统短路电流时损坏电缆屏蔽层,则允许进行多点接地。

使用屏蔽电缆时,需要遵循以下接线规则:

o对于保护性接地连接 (PE),金属管道或导线可以作为部分屏蔽长度,前提是整个接地连接连贯无中断。对于功能性接地 (FE),使用屏蔽旨在减小电磁干扰,并且整条电缆的屏蔽必须连贯无中断。如果同时出于功能性和保护性目的(通讯电缆通常是这种情况),电缆的屏蔽必须连续无中断。

o只要可能,应将传送不同类型信号或电源的电缆隔开。

背板上的保护性接地 (PE)

保护性接地 (PE) 通过一根重型导线(通常是一根具有最大允许电缆截面的铜丝编织电缆)连接到导电背板。

屏蔽电缆连接

承载快速 I/O、模拟量 I/O 和现场总线通讯信号的电缆必须进行屏蔽。必须将屏蔽电缆牢固接地。快速 I/O 和模拟量 I/O 屏蔽层可以连接到 TM3 扩展模块的功能性接地 (FE) 或保护性接地 (PE)。必须使用固定在安装的导电背板上的连接线夹将现场总线通讯电缆屏蔽层连接到保护性接地 (PE)。

Warning_Color.gif警告

从保护性接地 (PE) 意外断开连接

o请勿使用 TM2XMTGB 接地条提供保护性接地 (PE)。

o只使用 TM2XMTGB 接地条提供功能性接地 (FE)。

不遵循上述说明可能导致人员伤亡或设备损坏。

功能性接地 (FE) 连接

步骤

描述

1

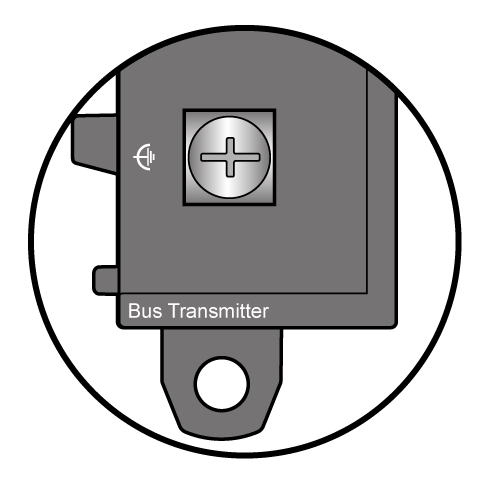

将功能性接地电缆从 TM3XTRA1 功能性接地螺钉连接到导电背板。


2

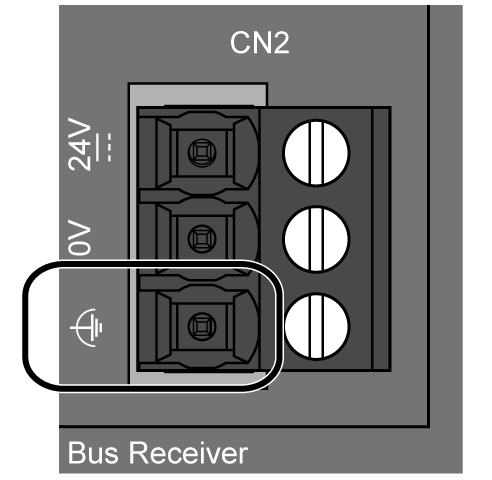

将 TM3XREC1 电源连接器的功能性接地点连接到导电背板。

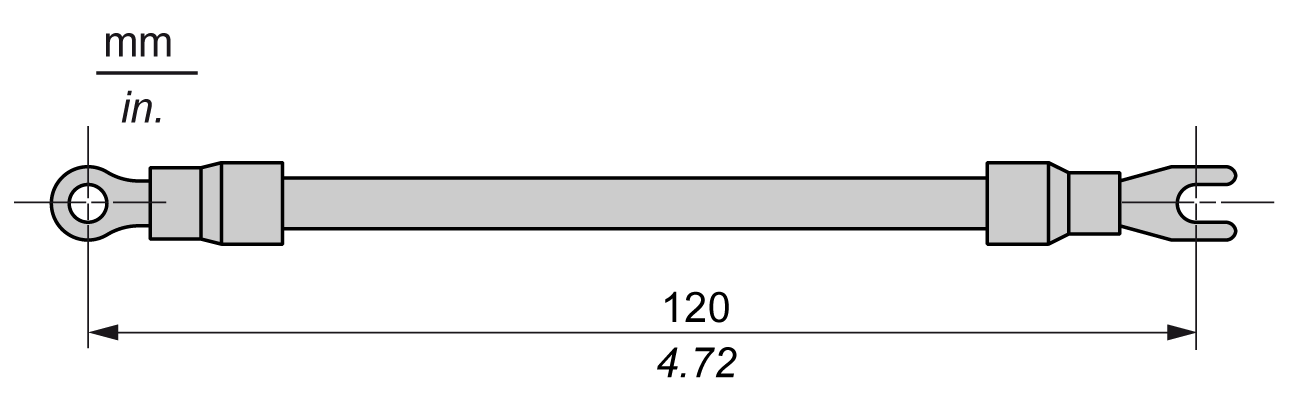

功能性接地电缆的规格不得小于 1.5 mm2 (AWG 16),且长度不得超过 120 毫米(4.72 英寸)。

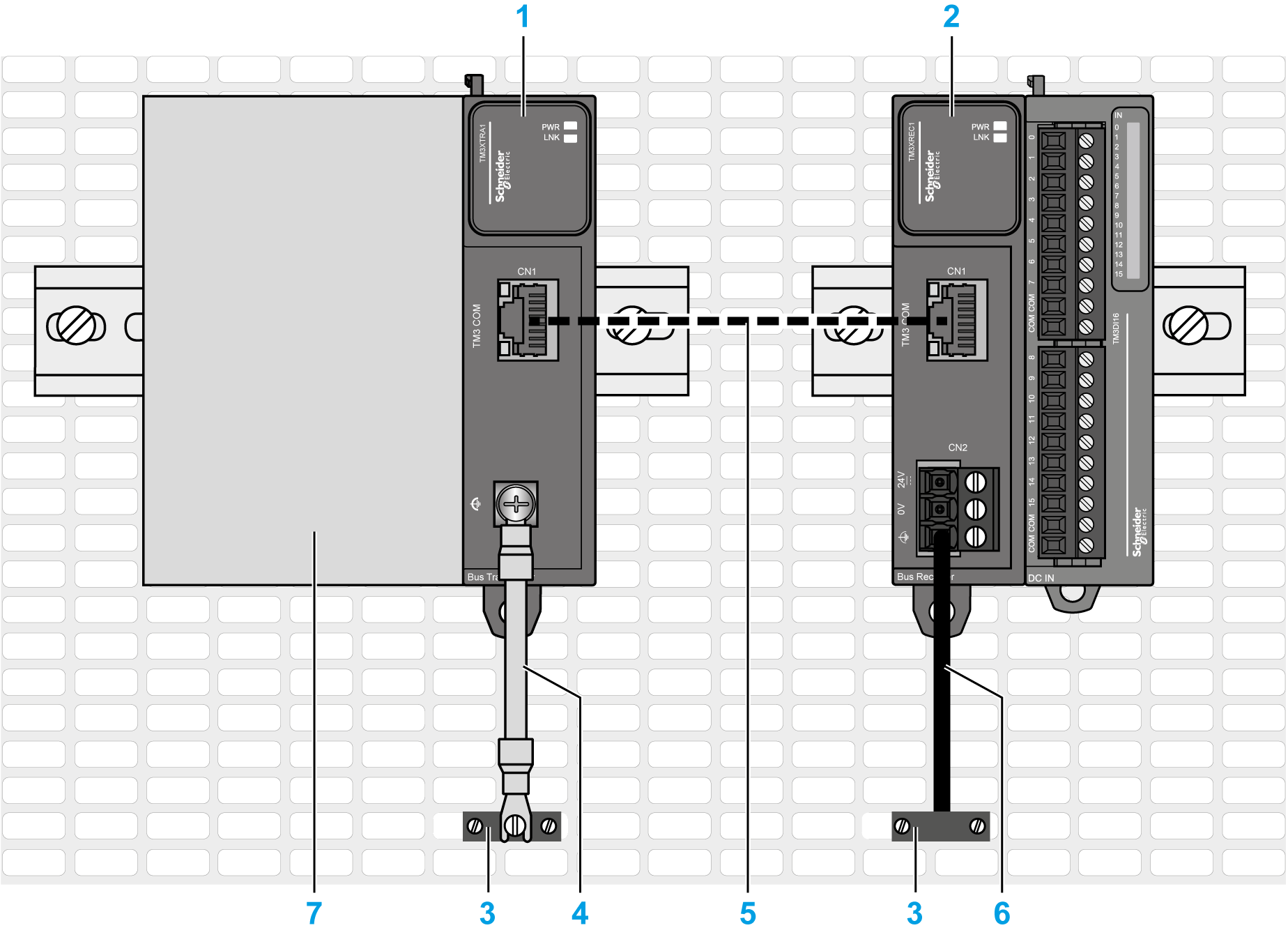

下图显示了利用公用接地平面进行的接地:




(1)   TM3XTRA1

(2)   TM3XREC1

(3)   功能性接地 (FE)

(4)   随附的功能性接地电缆

(5)   VDIP1845460••

(6)   用户自备的接地电缆

(7)   控制器、总线耦合器或扩展模块

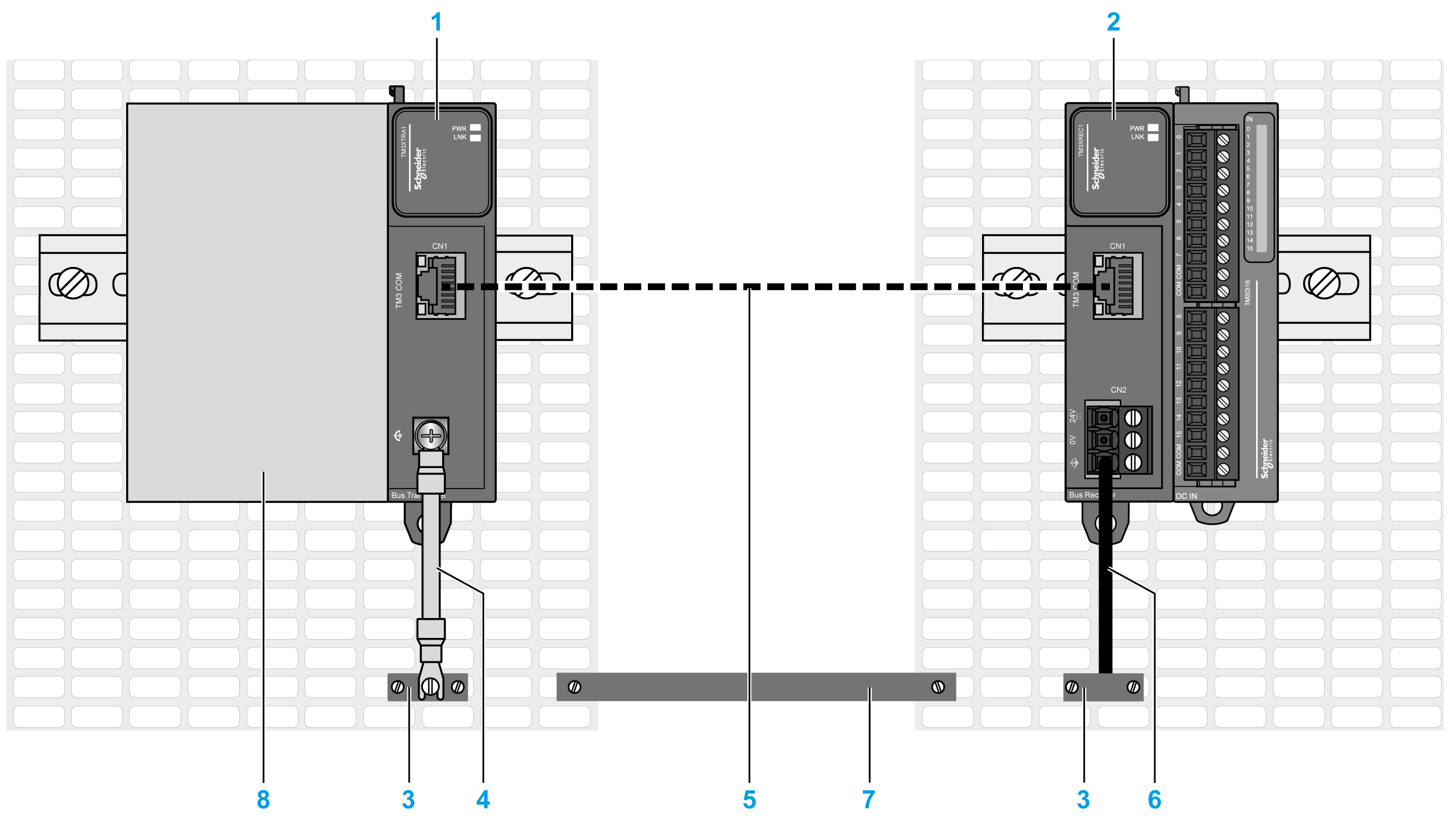

下图显示了利用独立接地平面进行的接地:




(1)   TM3XTRA1

(2)   TM3XREC1

(3)   功能性接地 (FE)

(4)   随附的功能性接地电缆

(5)   VDIP1845460••

(6)   用户自备的接地电缆

(7)   等电位接地

(8)   控制器、总线耦合器或扩展模块
