TM5CAI8O8CVL 概述

TM5CAI8O8CVL 概述

简介

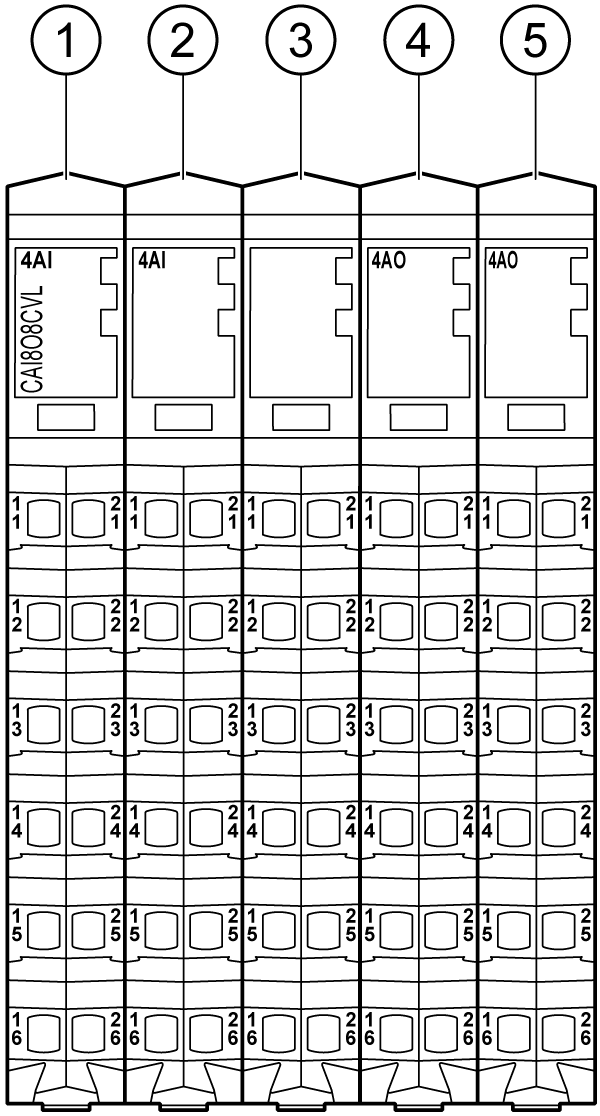

下图显示了 TM5CAI8O8CVL 的电子模块：


编号	名称	参考
1	模拟量输入电子模块/4 路模拟量输入	4AI ±10 V
2	模拟量输入电子模块/4 路模拟量输入	4AI 0-20 mA / 4-20 mA
3	哑元模块	哑元模块
4	模拟量输出电子模块/4 路模拟量输出	4AO ±10 V
5	模拟量输出电子模块/4 路模拟量输出	4AO 0-20 mA

一般特性

警告

意外的设备操作

请勿超过环境和电气特性表中指定的任何额定值。

不遵循上述说明可能导致人员伤亡或设备损坏。

下表描述 TM5CAI8O8CVL 模块的一般特性：

一般特性
额定电源电压电源	24 Vdc 连接至 24 Vdc I/O 电源段
电源范围	20.4 到 28.8 Vdc
24 Vdc I/O 电源段最大电流	214 mA
TM5 总线 5 Vdc 最大电流	50 mA
功耗	5.25 W
重量	250 g（8.82 盎司）
固件更新的 ID 代码	50663

另请参阅环境特性。
