Beschreibung der Audio-Schnittstelle (für den Box iPC Universal/Performance)
Das Modul HMIYMINAUD1 ist ein Audio-Schnittstellenmodul (Leitungseingang, Leitungsausgang, Mikrofoneingang). Es besteht aus einer Audio-E/A-Karte (einschließlich Metallplatte) und einem Kabel für den Anschluss der E/A-Karte und des Box iPC.

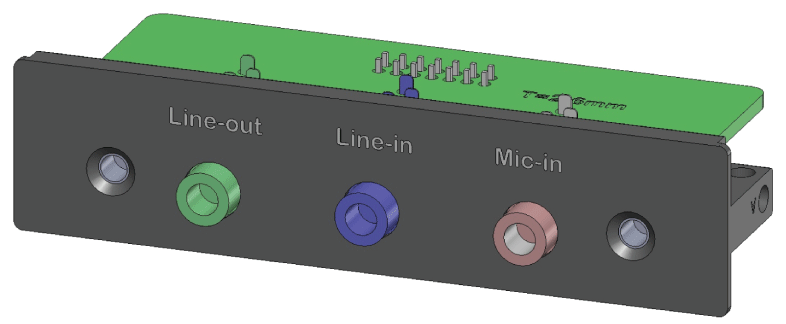

Die nachstehende Abbildung zeigt die Audio-Schnittstelle:

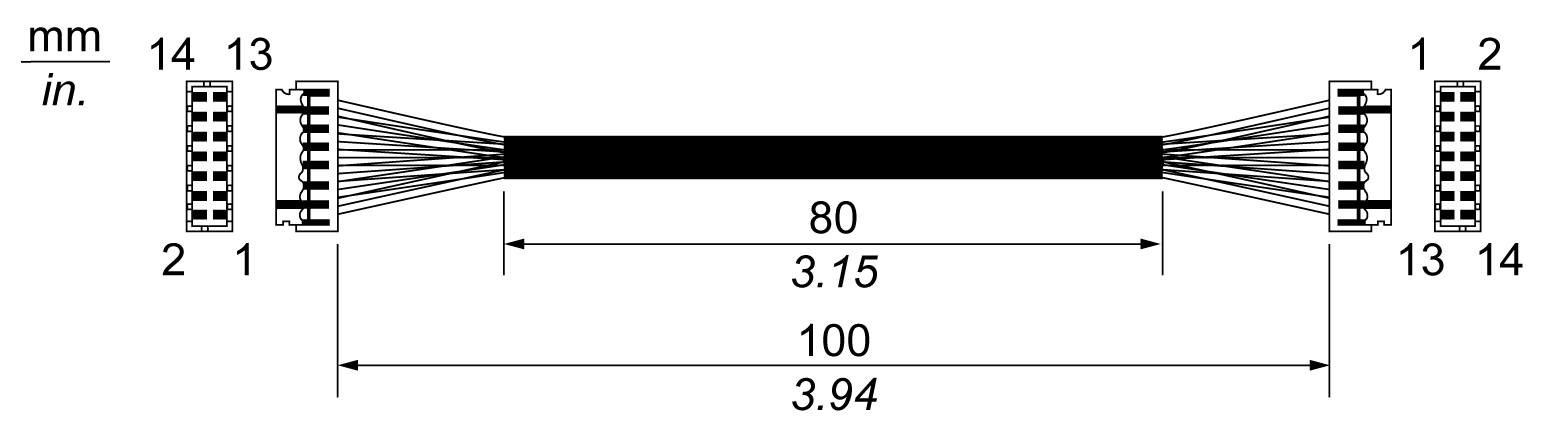

Die nachstehende Abbildung zeigt die Abmessungen des Audio-Schnittstellenkabels:
Die nachstehende Tabelle enthält die technischen Kenndaten für die Audio-Schnittstelle:
|
Element |
Merkmale |
|---|---|
|
Anschlüsse |
Leitungseingang, Leitungsausgang, Mikrofoneingang |
|
Audio-Ausgangstyp |
Stereo |
|
Teilenummer |
Beschreibung |
HMIBMP/HMIBMU |
HMIBMI/HMIBMO Expandable |
|---|---|---|---|
|
HMIYMINAUD1 |
Schnittstelle Audio BKT, 1 x LI/LO/MIC |
Ja(1) |
Nicht zutreffend |
|
(1) Unterstützung für nur 1 HMIYMINAUD1. |
|||

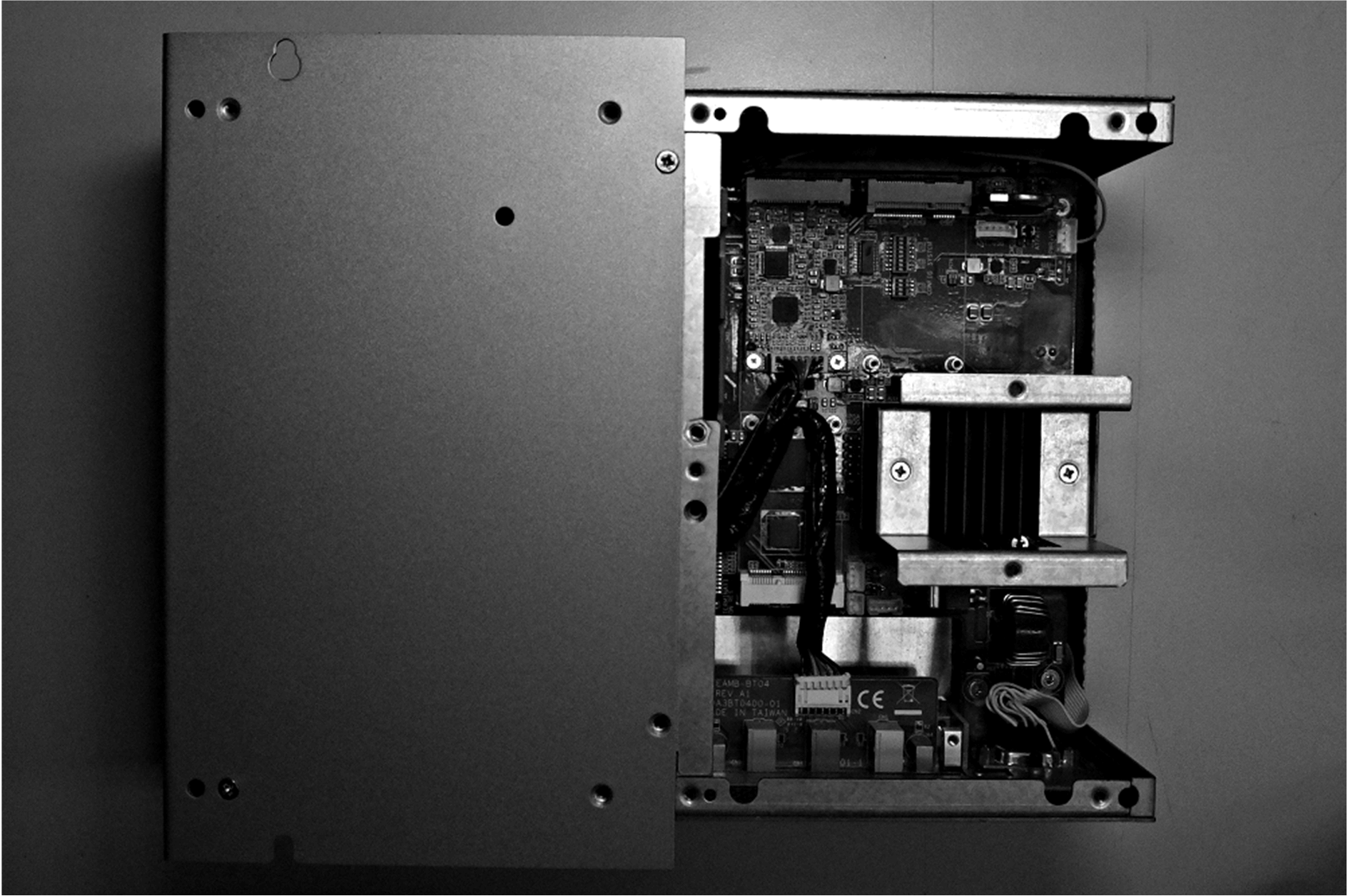

Box iPC Universal/Box iPC Performance:
