Das TM5SPS3-Schnittstellen-Stromverteilermodul (IPDM) besteht aus zwei dedizierten elektrischen Stromkreisen:
o24-VDC-Hauptspannungsversorgung, die die Elektronik des Feldbusschnittstellen-Moduls versorgt und unabhängige Energie für den TM5-Leistungsbus erzeugt, der die Erweiterungsmodule versorgt.
o24-VDC-E/A-Leistungssegment, das Folgendes versorgt:
- Erweiterungsmodule,
- an Erweiterungsmodule angeschlossene Sensoren und Aktoren,
- mit den gemeinsamen Verteilermodulen (CDM, Common Distribution Modules) verbundene externe Geräte
In der nachstehenden Tabelle werden die wichtigsten Kenndaten des Schnittstellen-Stromverteilermoduls TM5SPS3 aufgeführt:
|
Wichtige Kenndaten |
|
|---|---|
|
Max. Stromzufuhr für das 24-VDC-E/A-Leistungssegment |
10.000 mA |
|
Vom TM5-Leistungsbus erzeugt |
750 mA |

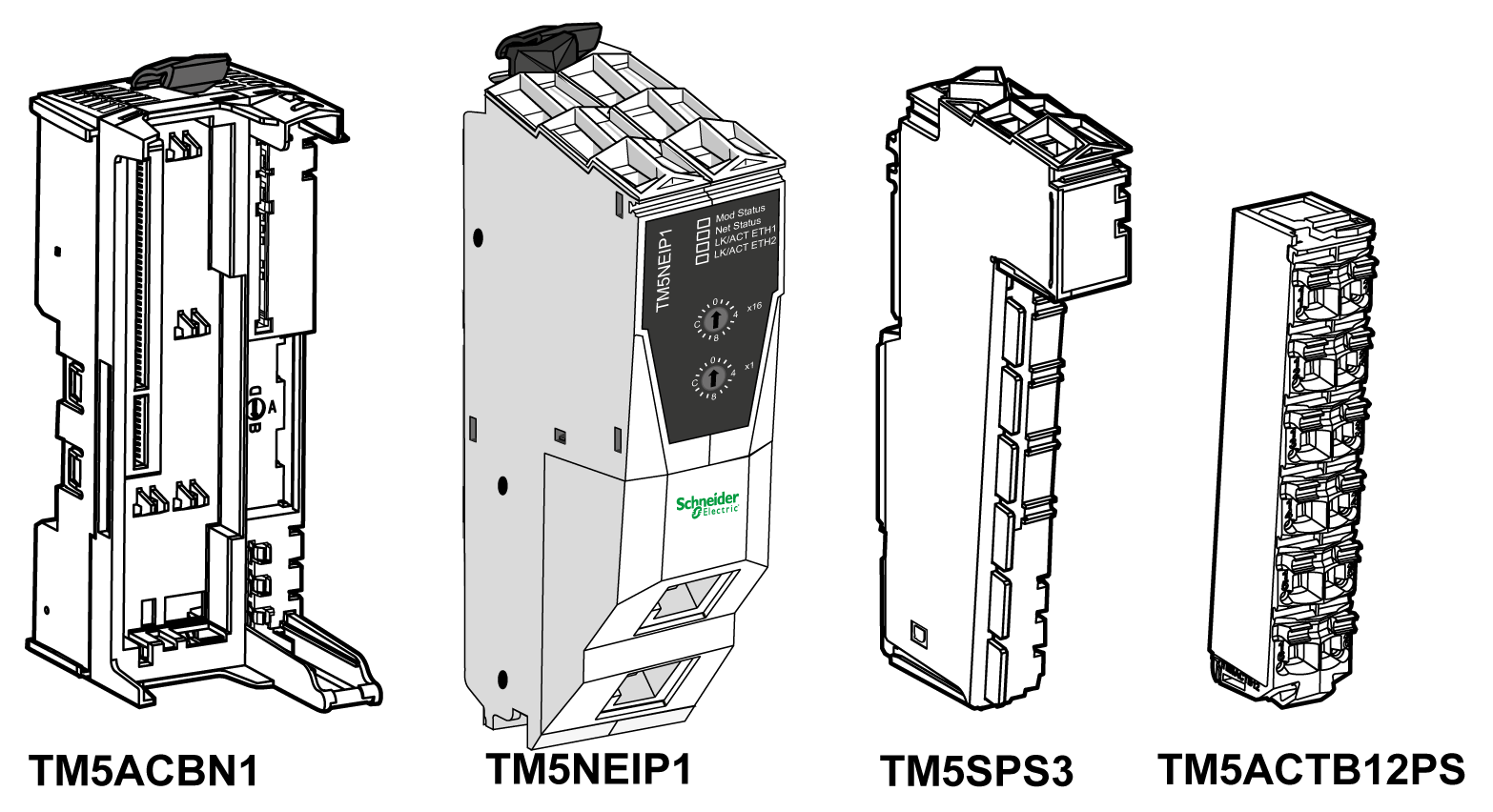

Die folgende Abbildung und Tabelle enthalten die Bestellreferenzen der Komponenten zur Erstellung einer TM5 EtherNet/IP Fieldbus Interface mit dem TM5SPS3 IPDM:
|
Referenz |
Beschreibung |
Farbe |
|---|---|---|
|
TM5ACBN1 |
Busbasis, 24-VDC-E/A-Leistungssegment, potentialgetrennt |
Weiß |
|
TM5NEIP1 |
TM5 EtherNet/IP Fieldbus Interface-Feldbusschnittstellen-Modul |
Weiß |
|
TM5SPS3 |
24-VDC-Spannungsversorgung für Feldbusschnittstelle (Schnittstellen-Stromverteilermodul (IPDM)) |
Grau |
|
TM5ACTB12PS |
24 VDC, 12-polige Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul |
Grau |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

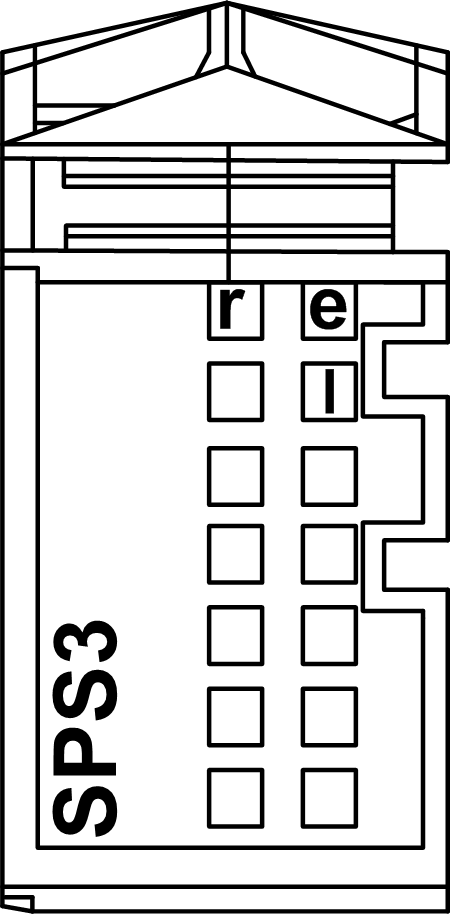

In der folgenden Tabelle werden die Status-LEDs am TM5SPS3 IPDM beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Spannungsversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
TM5-Erweiterungsbus im Anlaufzustand |
||
|
Ein |
RUN-Zustand |
||
|
e- |
Rot |
Aus |
OK oder Modul nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an: oVersorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig oVersorgung des TM5-Leistungsbusses über externe Spannungsversorgung(en) zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
l |
Rot |
Aus |
Die Spannungsversorgung des TM5 Schnittstellen-Stromverteilermoduls ist im zulässigen Bereich |
|
Ein |
Die Spannungsversorgung des TM5 Schnittstellen-Stromverteilermoduls ist unzureichend |
||
