Abmessungen der Geräte der Serie XBT GT2000

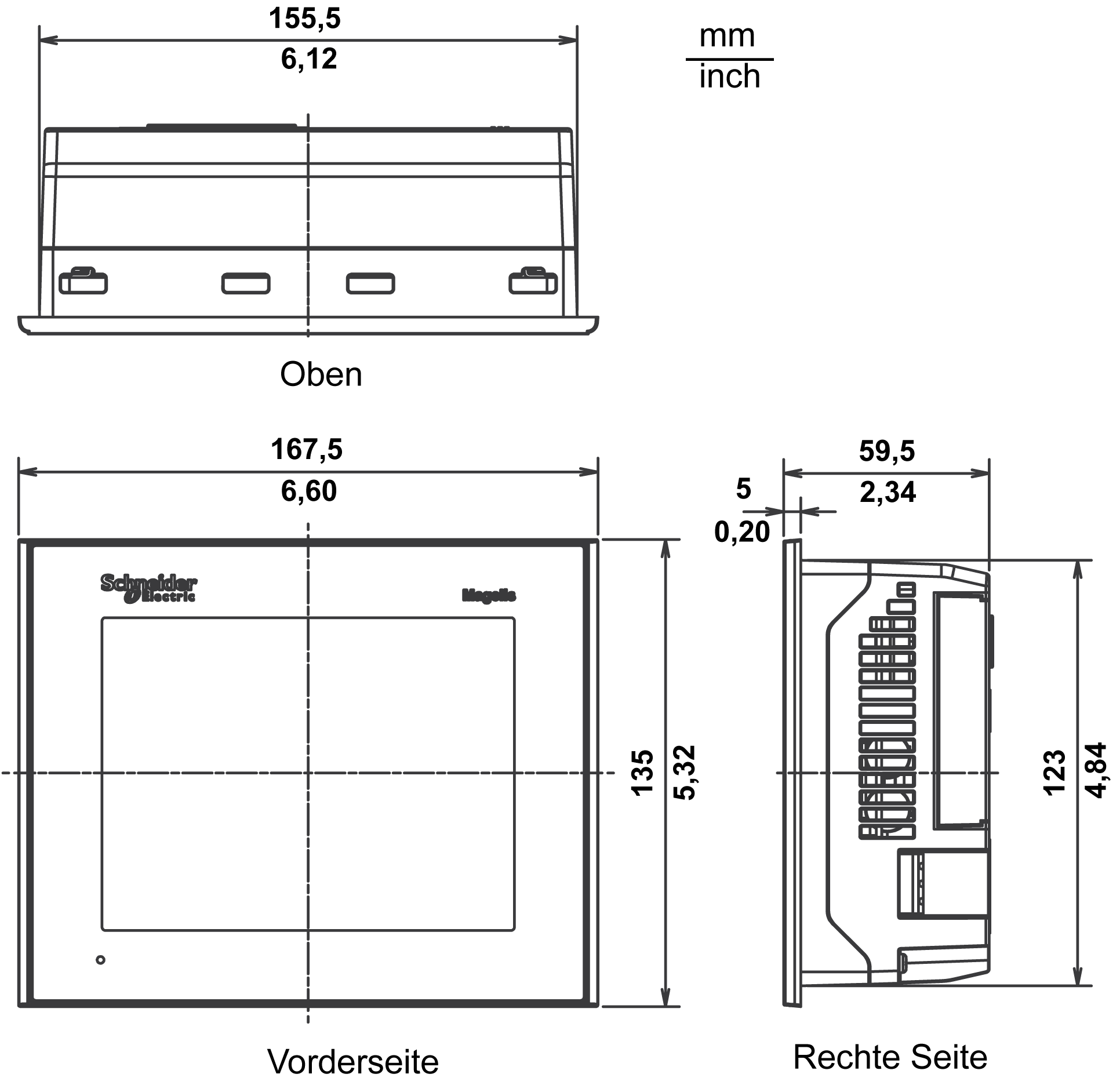

Die folgenden vier Abbildungen zeigen die Abmessungen der Bildschirme XBT GT2110, 2120, 2130, 2220, 2330 und 2930.

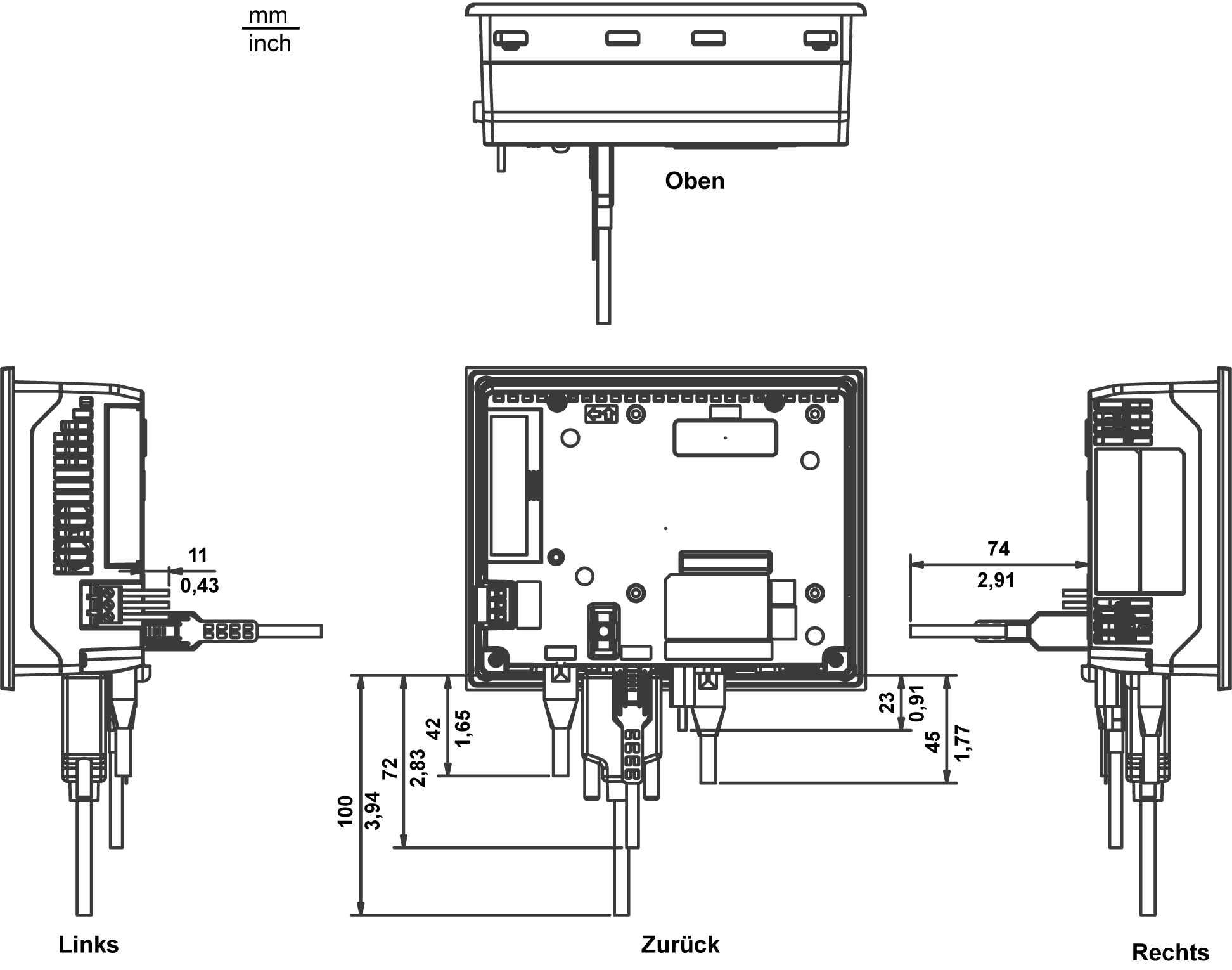

Abmessungen mit Kabeln






Installation mit Federklemmen






HINWEIS: Federklemmenhalter müssen separat bestellt werden (Ref. XBT Z3002).

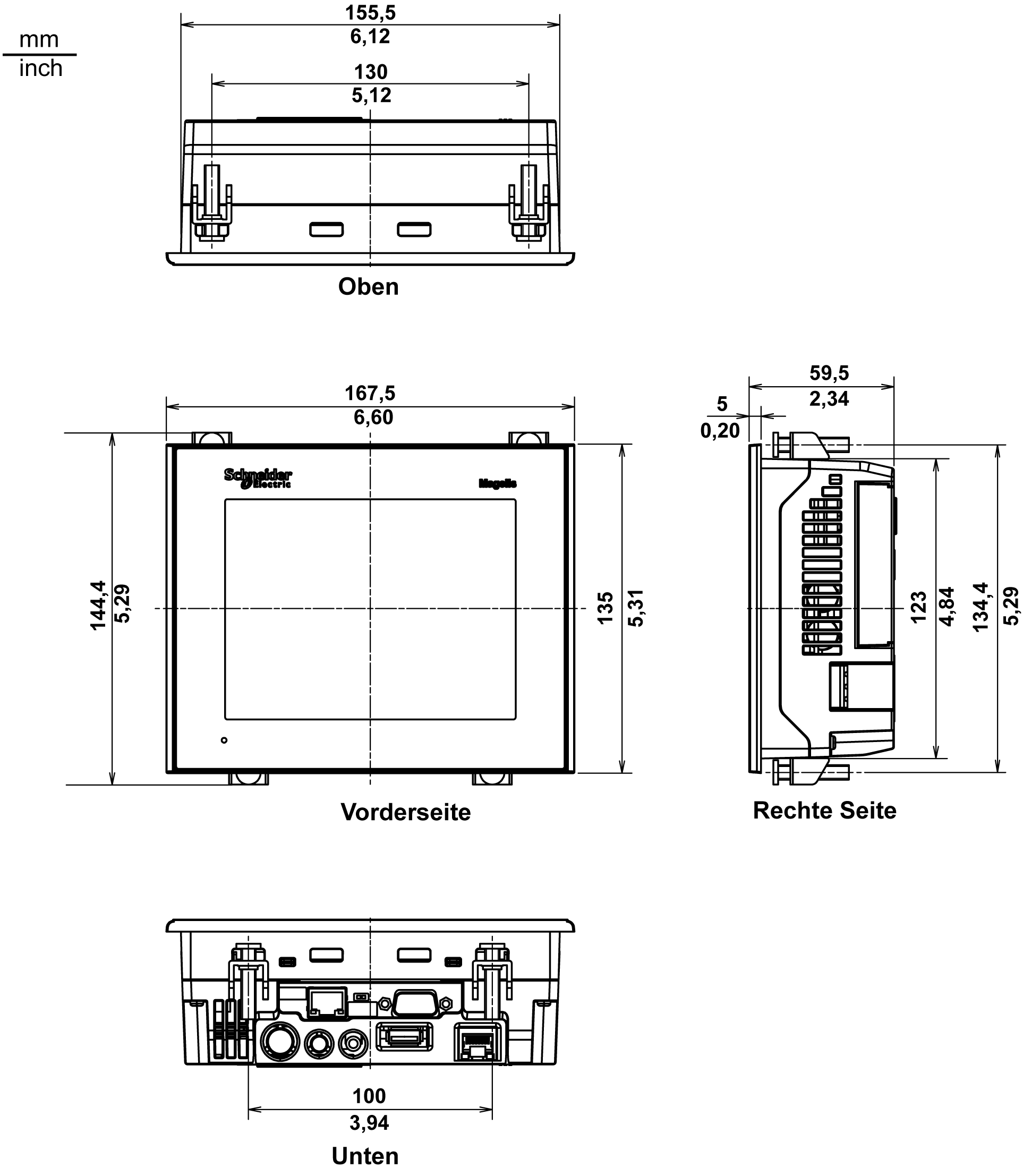

Installation mit Haltern für die Schraubmontage

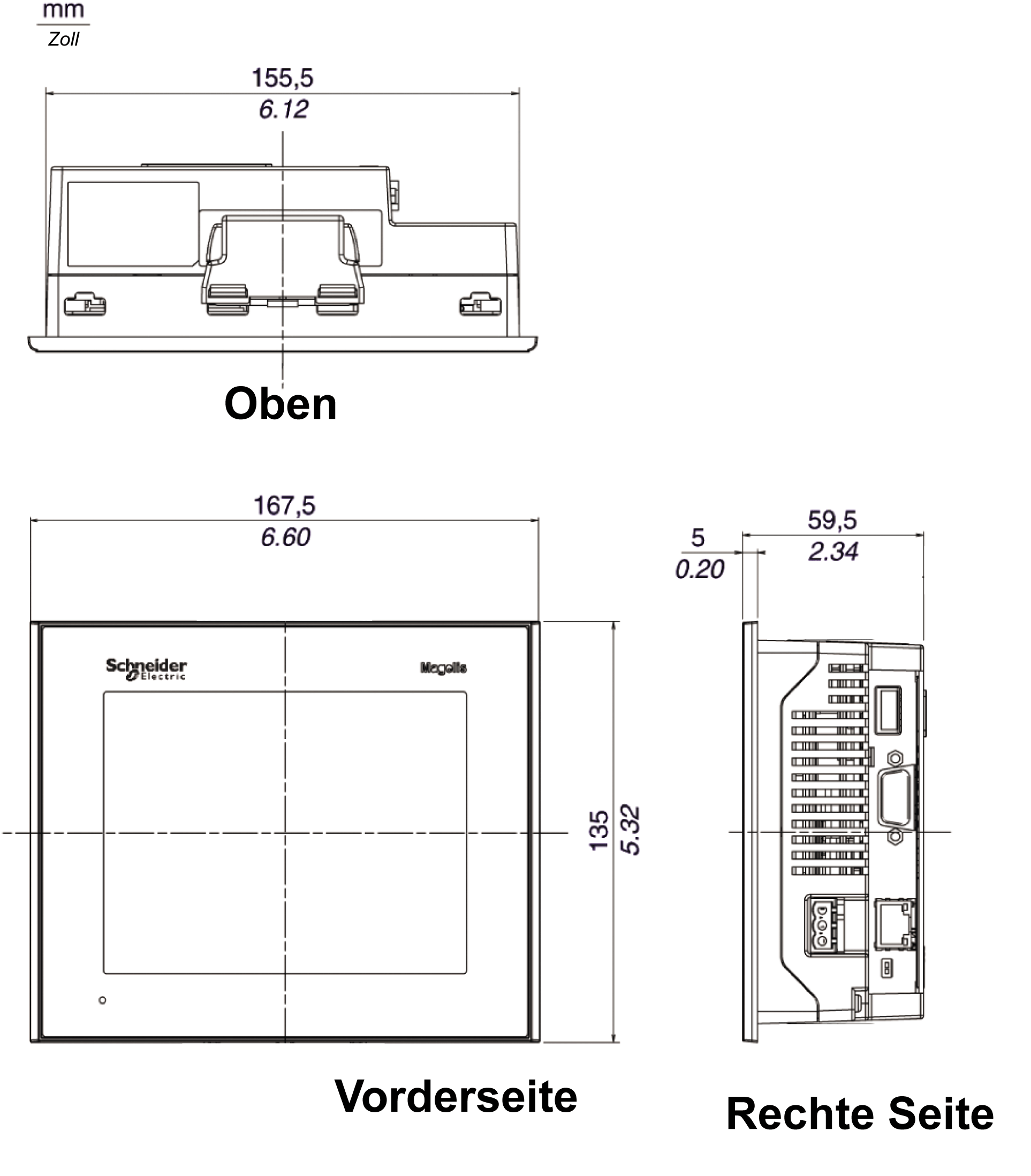

Abmessungen des XBT GT2430






Abmessungen des XBT GT2430 mit Kabeln

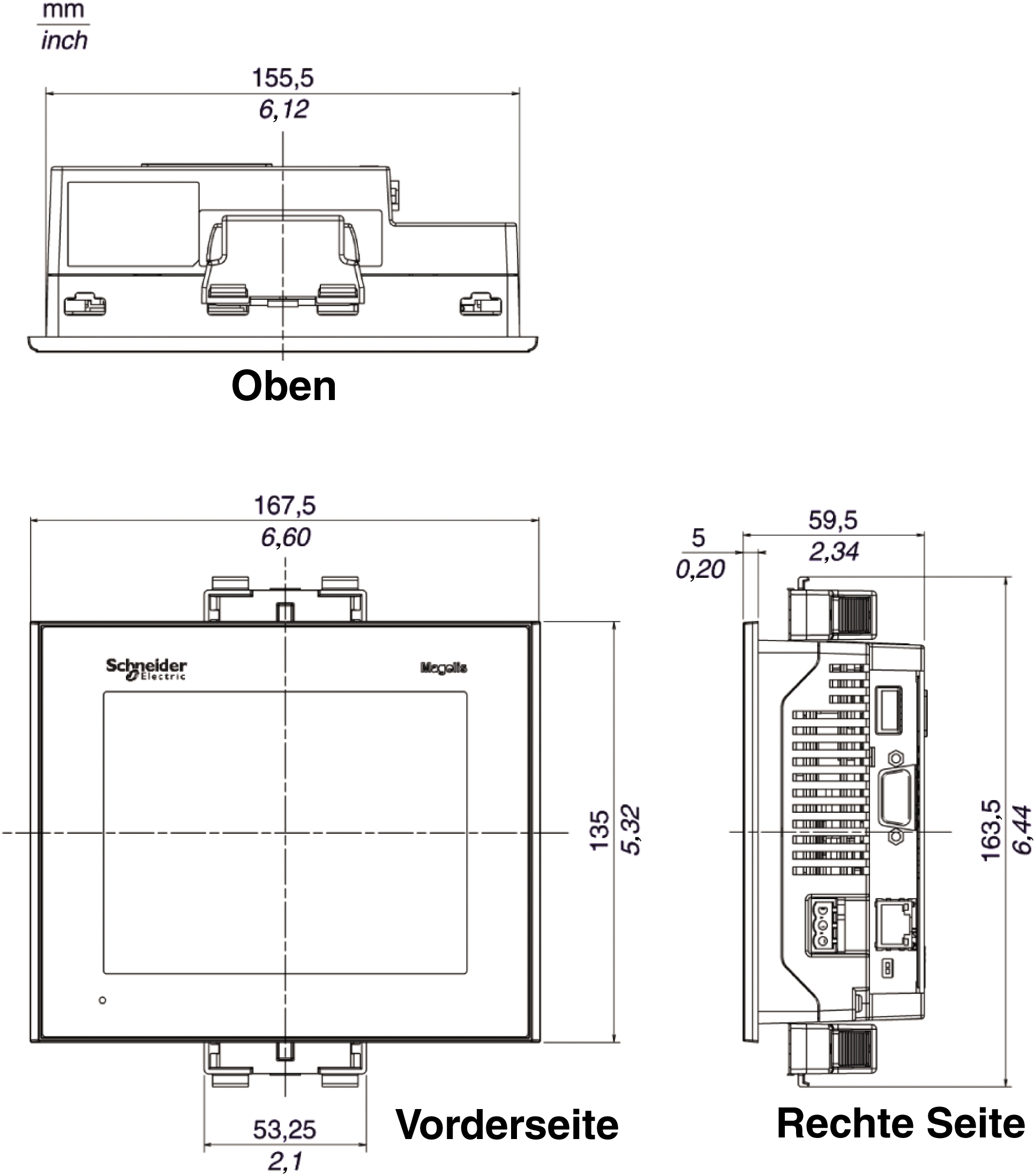

Installation des XBT GT2430 mit Federklemmen






HINWEIS: Federklemmenhalter müssen separat bestellt werden (Ref. XBT Z3002).

HINWEIS: Die Montage von XBT GT2430 mit Federklemmen erlaubt keinen Zugang zu den Ports COM1 und COM2. Sollten diese Ports benötigt werden, verwenden Sie bitte Schraubbefestigungen.

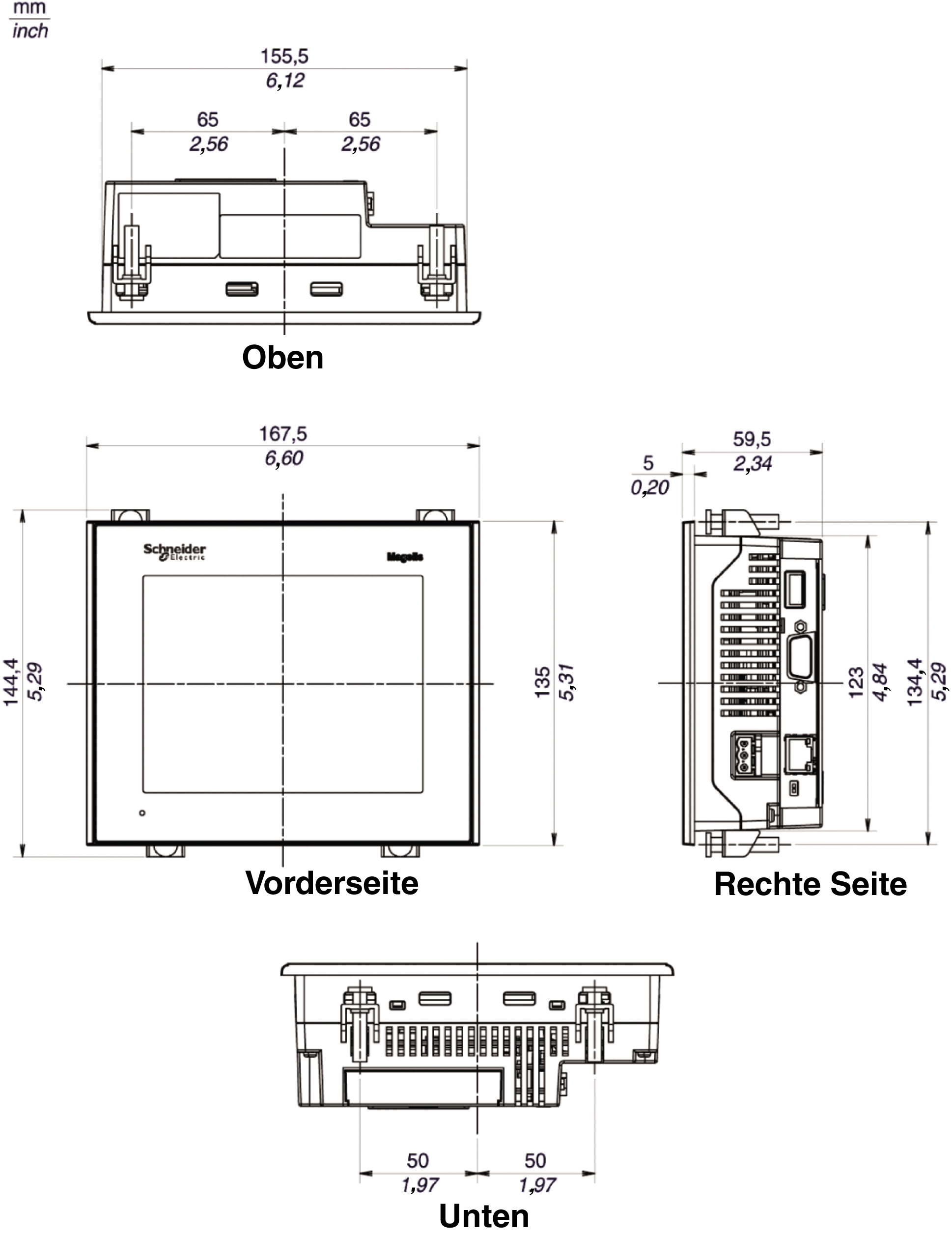

Installation des XBT GT2430 mit Haltern für die Schraubmontage
