Montage eines M262 Logic/Motion Controller auf einer Schalttafel

Installation des Schalttafel-Montagesatzes

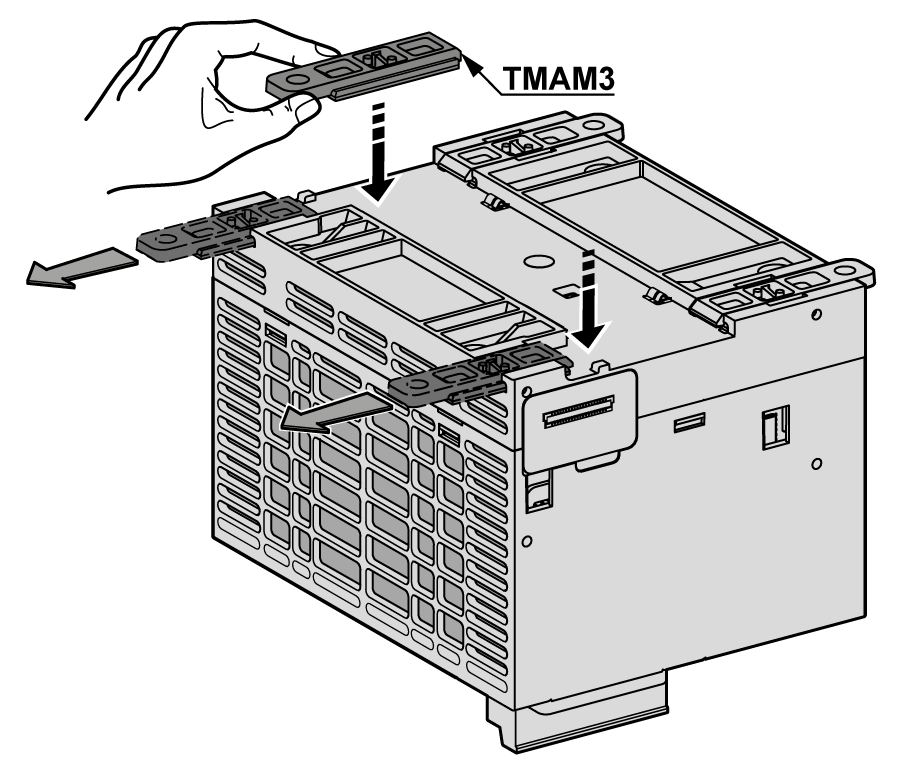

Setzen Sie die TMAM3-Montagebänder in die Schlitze an der Oberseite des M262 Logic/Motion Controller ein:

Befestigungsbohrungen

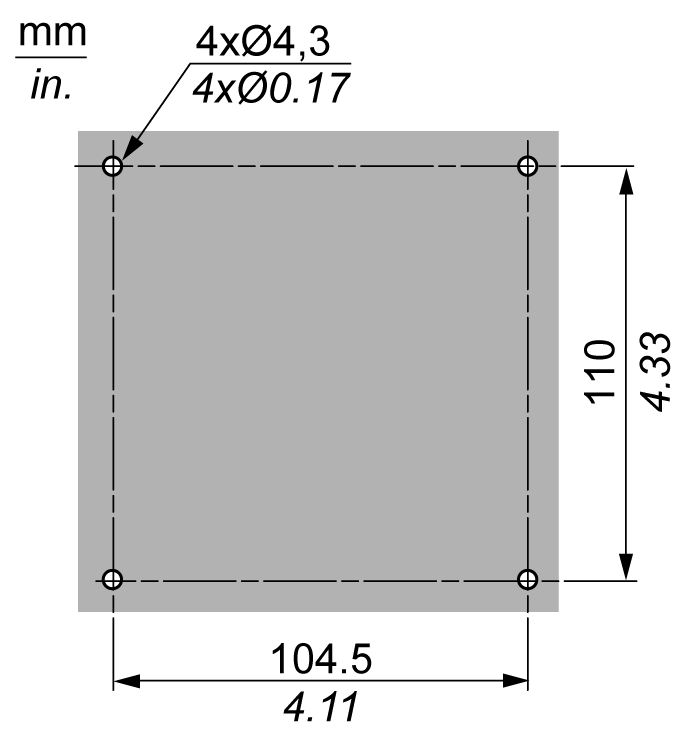

Die folgende Abbildung zeigt die Montagebohrungen für den M262 Logic/Motion Controller:

Vergewissern Sie sich, dass die Montagetafel bzw. die Schaltschrankoberfläche eben (Ebenheitstoleranz: 0,5 mm (0.019 in)) und in gutem Zustand ist und keine gezackten Ränder aufweist.

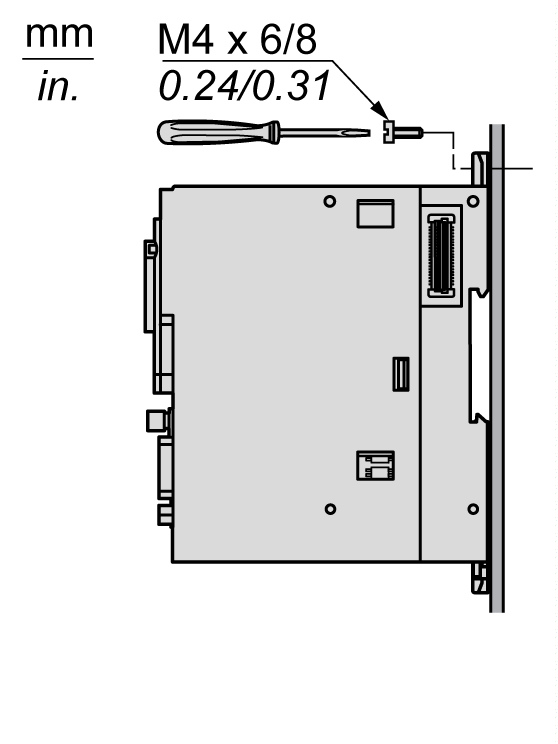

Montage des M262 Logic/Motion Controller auf einer Metallplatte

Verwenden Sie zur Montage der Steuerung auf einer horizontalen Metallplatte Flachkopfschrauben.
