Menü „Diagnostic“

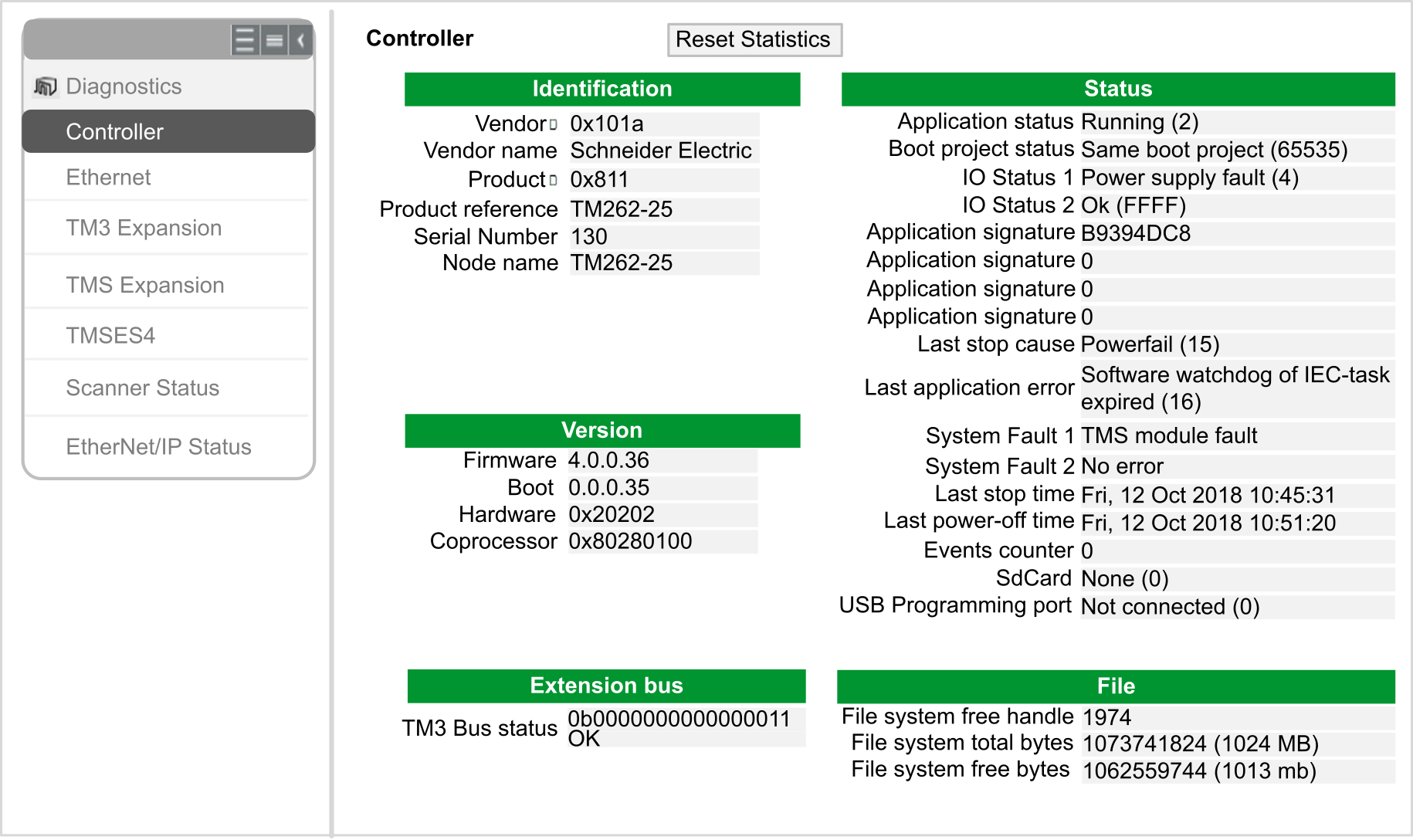

„Diagnostic“: Untermenü „Controller“

Im Untermenü Controller werden Informationen zur Steuerung angezeigt:

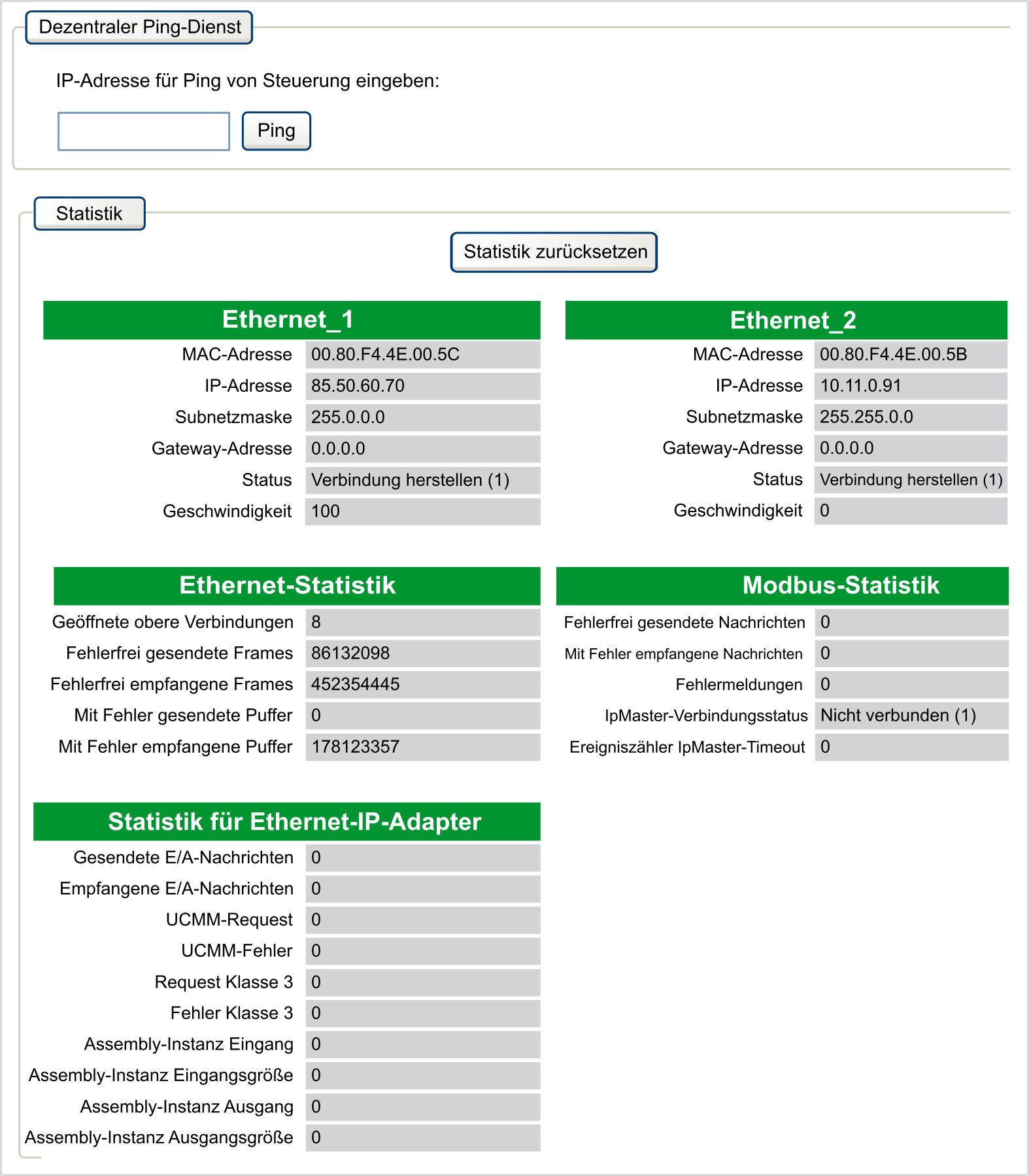

„Diagnostics“: Untermenü „Ethernet“

Im Untermenü Ethernet wird der Status der Ethernet-Ports angezeigt, und es kann auf den dezentralen Ping-Dienst zugegriffen werden:

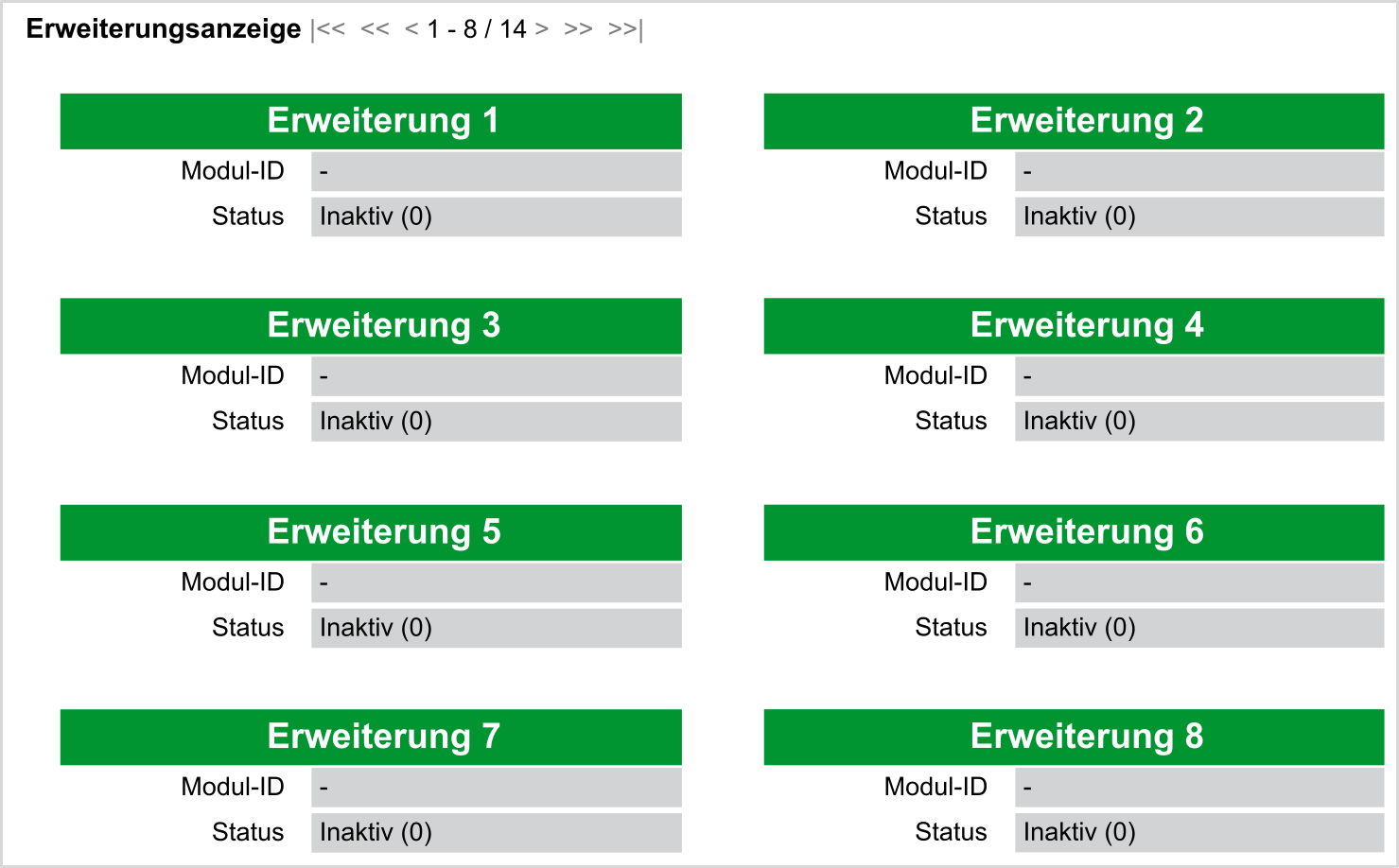

„Diagnostics“: Untermenü „TM3 Expansion“

Im Untermenü TM3 Expansion viewer wird der Status der Erweiterungsmodule angezeigt:

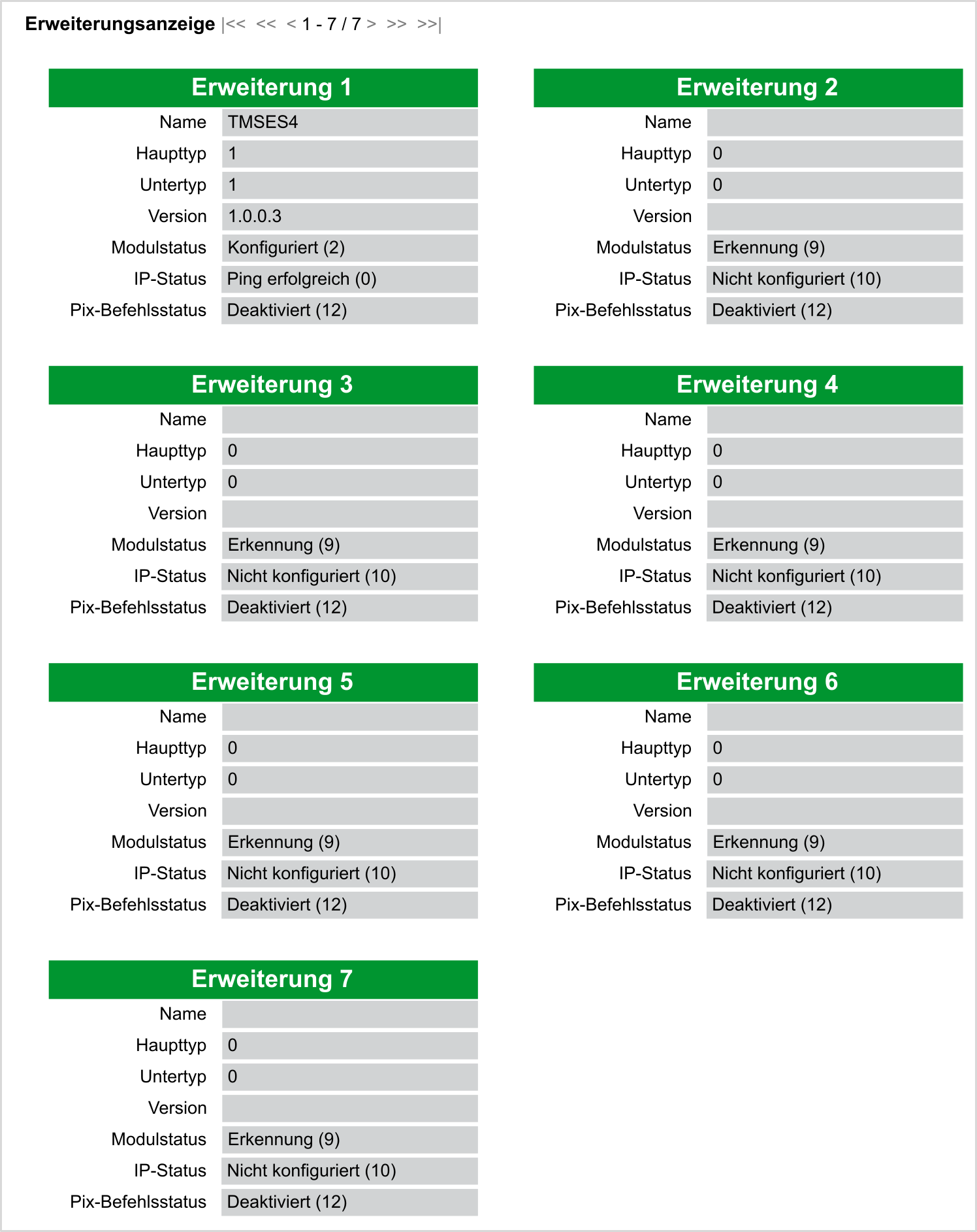

„Diagnostics“: Untermenü „TMS Expansion“

Im Untermenü TMS Expansion viewer wird der Status der Erweiterungsmodule angezeigt:

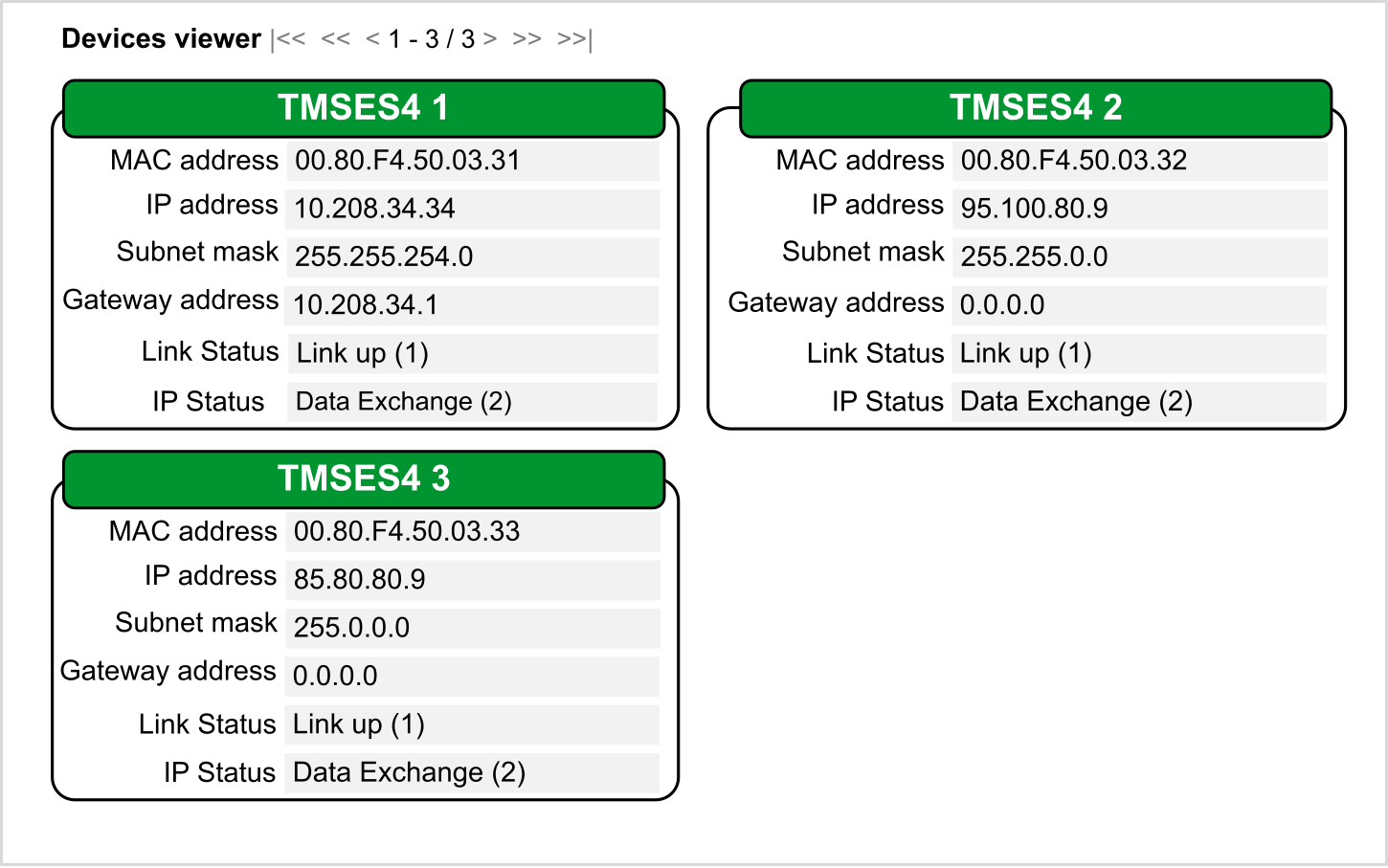

„Diagnostics“: Untermenü „TMSES4“

Im Untermenü TMSES4 Devices viewer wird der Status der Module angezeigt:

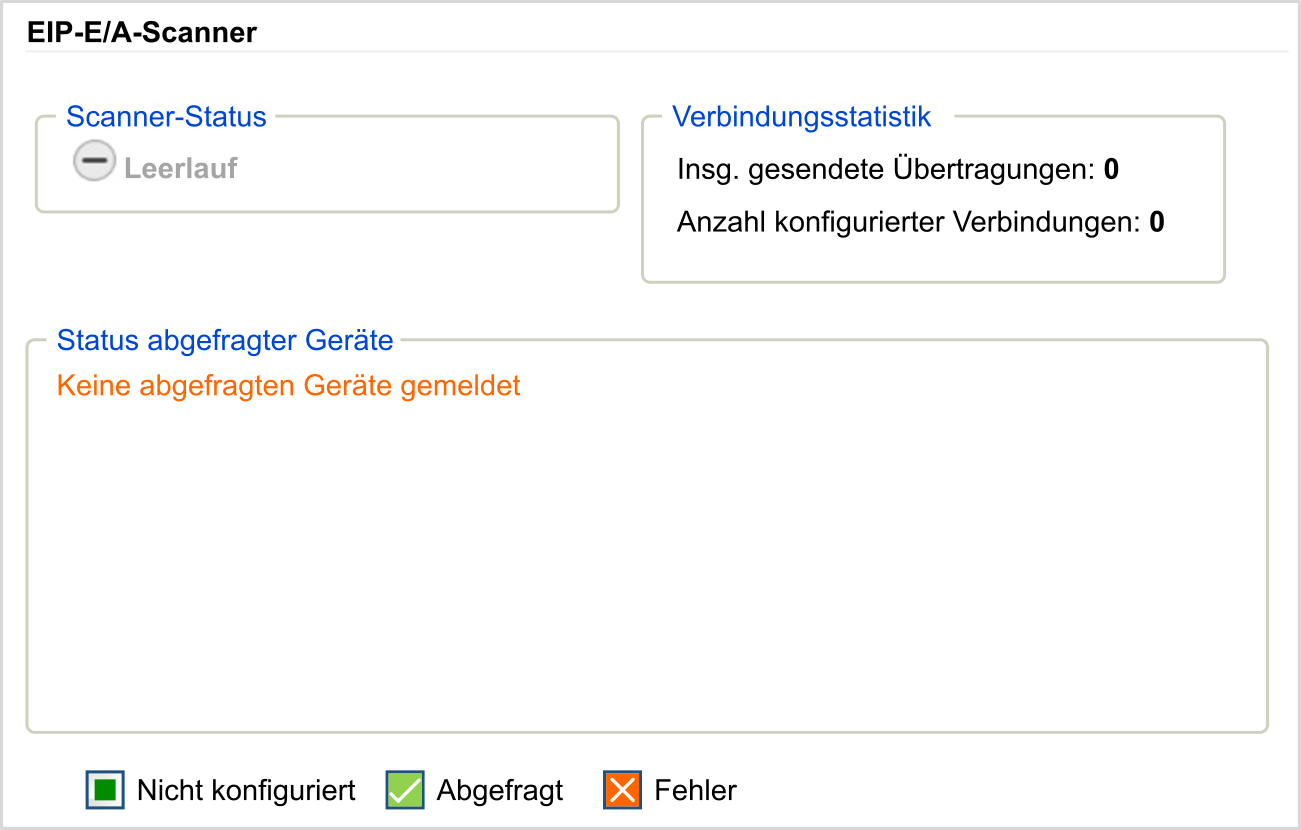

„Diagnostics“: Untermenü „Scanner Status“

Im Untermenü Scanner Status werden der Status des Modbus TCP-E/A-Scanners (IDLE, STOPPED, OPERATIONAL) und das Funktionsfähigkeitsbit von bis zu 64 Modbus-Slavegeräten angezeigt:

Weitere Informationen finden Sie im EcoStruxure Machine Expert Modbus TCP – Benutzerhandbuch.

„Diagnostics“: Untermenü „EtherNet/IP Status“

Im Untermenü EtherNet/IP Status werden der Status des EtherNet/IP-Scanners (IDLE, STOPPED, OPERATIONAL) und das Funktionsfähigkeitsbit von bis zu 64 EtherNet/IP-Zielgeräten angezeigt:

Weitere Informationen finden Sie im EcoStruxure Machine Expert EtherNet/IP - Benutzerhandbuch.
