Wichtige Hinweise zur Installation
TMC4-Steckmodule wurden für den Betrieb in den gleichen Temperaturbereichen wie die Steuerungen entwickelt, einschließlich der Leistungsminderung für den Betrieb in einem erweiterten Temperaturbereich und Temperatureinschränkungen in Zusammenhang mit Montagepositionen. Weitere Informationen finden Sie im Abschnitt zu Montageposition der Steuerung und Abstand.
|
|
|
ELEKTRISCHER SCHLAG ODER LICHTBOGEN |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um sicherzustellen, dass die Spannungsversorgung wirklich abgeschaltet ist. oTragen Sie beim Einsetzen oder Entnehmen der Steckmodule Schutzhandschuhe. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oDieses Gerät und jegliche zugehörigen Produkte dürfen nur mit der angegebenen Spannung betrieben werden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oStellen Sie sicher, dass alle nicht verwendeten Steckmodulfächer durch die zugehörige Abdeckung geschützt sind, bevor Sie die Steuerung unter Spannung setzen. oBerühren Sie keinesfalls die Kontakte der Steckmodule. oFassen Sie Steckmodule stets nur am Gehäuse an. oErgreifen Sie die erforderlichen Sicherheitsvorkehrungen gegen elektrostatische Entladung. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Trennen Sie alle Geräte von der Spannungsversorgung, bevor Sie Abdeckungen entfernen oder ein Steckmodul einbauen. |
|
2 |
Nehmen Sie das Steckmodul aus der Verpackung. |
|
3 |

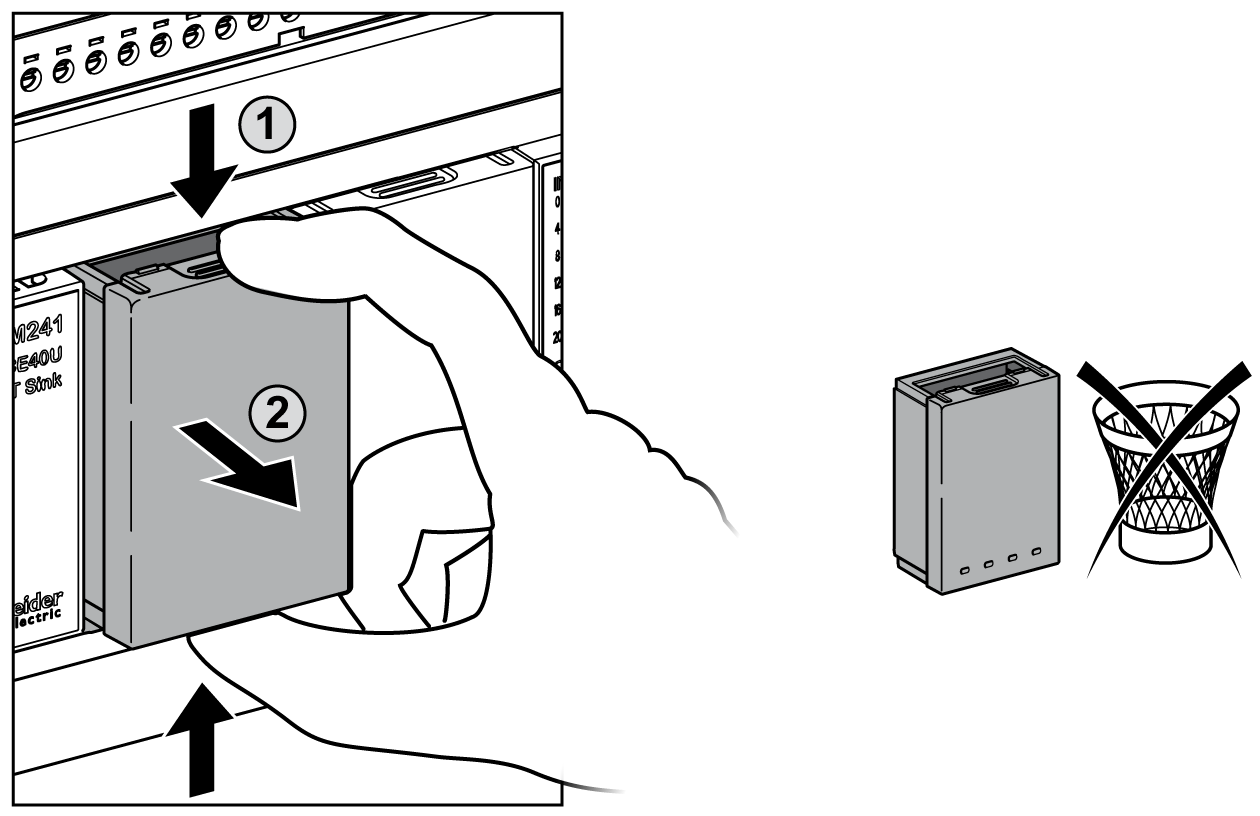

Drücken Sie die Verschlussklemmen oben und unten an der Abdeckung mit Ihren Fingern ein und ziehen Sie die Steckplatzabdeckung für das Steckmodul vorsichtig nach oben. Entfernen Sie die Steckplatzabdeckung mit der Hand von der Steuerung. HINWEIS: Bewahren Sie die Abdeckung in Reichweite auf, um sie für den Wiedereinbau parat zu haben.
|
|
4 |

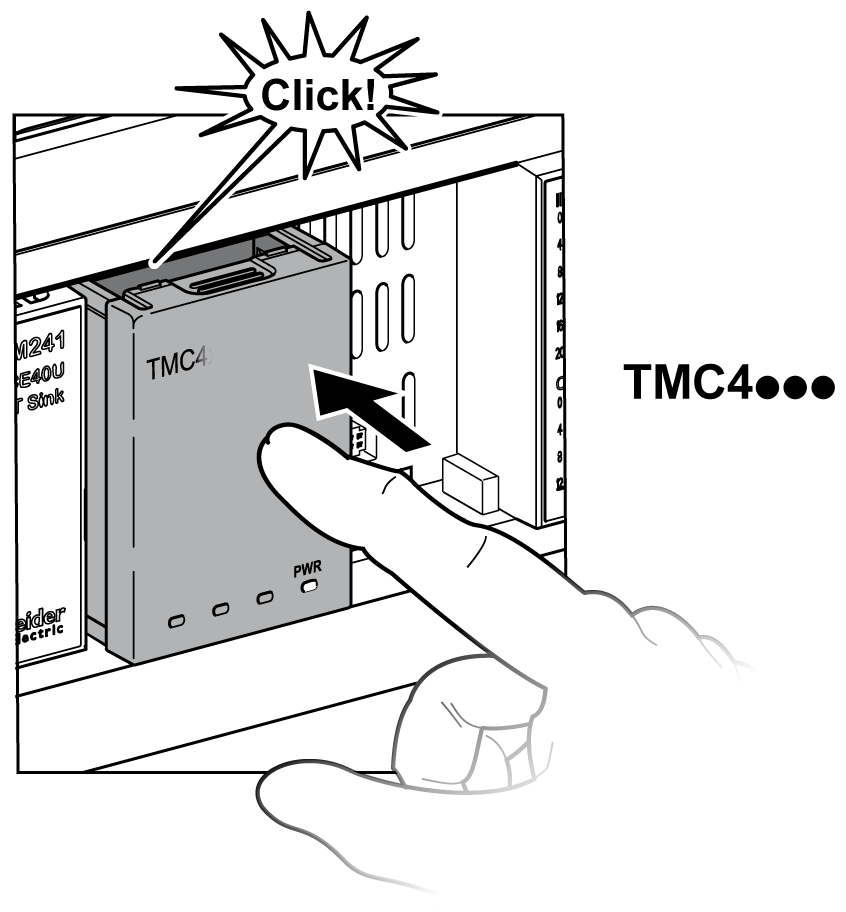

Platzieren Sie das Steckmodul in den Steckplatz an der Steuerung. Schieben Sie das Steckmodul in den Steckplatz, bis es einrastet.

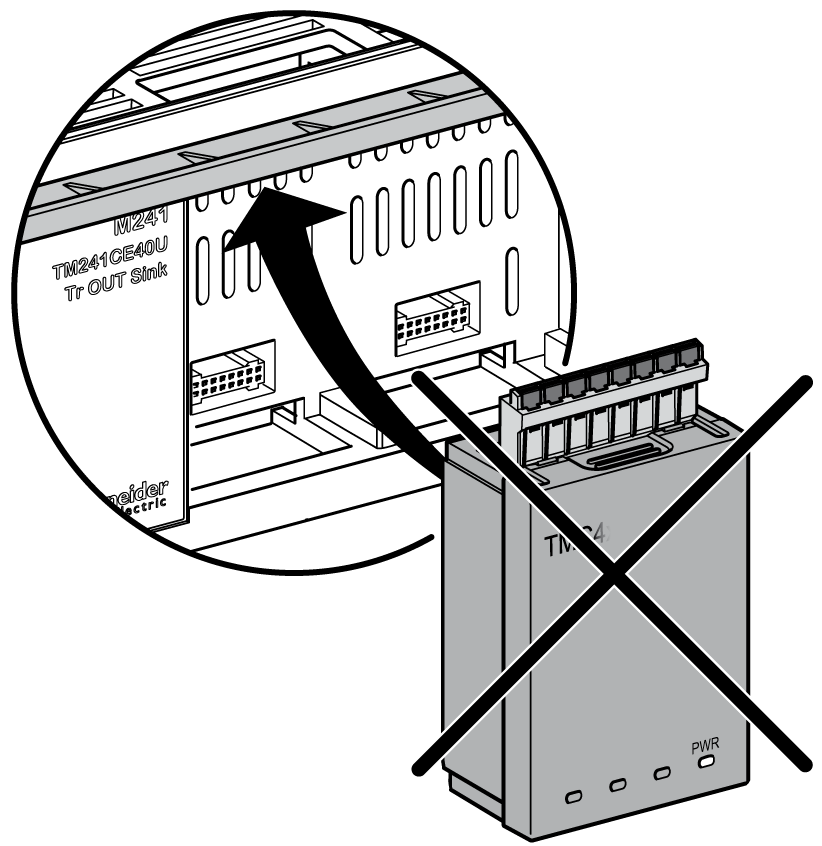

HINWEIS: Die abnehmbare Federklemmenleiste darf beim Einsetzen des Steckmoduls nicht angeschlossen sein.
|
|
5 |

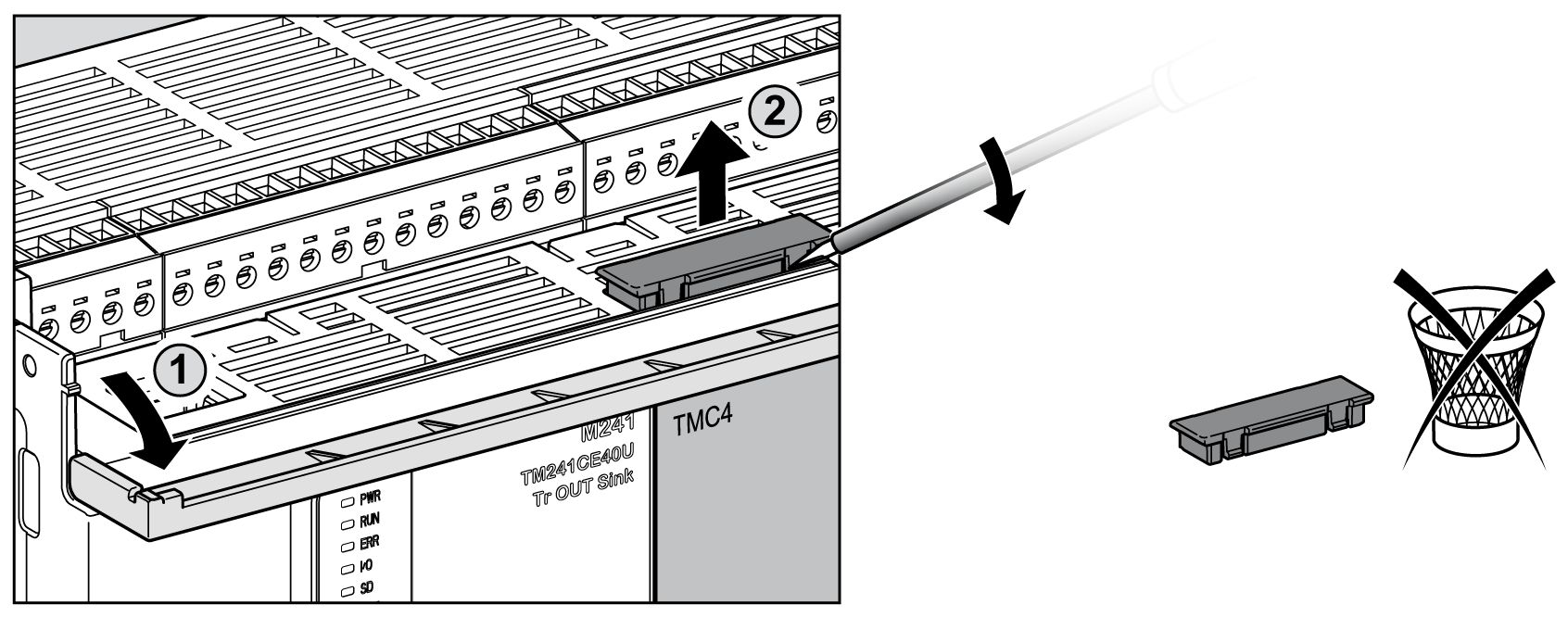

Drehen Sie die Abdeckung für die oberen Anschlüsse der Steuerung, um zum Einstecken der abnehmbaren Federklemmenleiste mehr Platz zu haben. Drücken Sie Verschlussklemme an der Seite der Klemmenleistenabdeckung mit einem isolierten Schraubenzieher ein und ziehen Sie die Abdeckung vorsichtig hoch. Entfernen Sie die Steckplatzabdeckung von der Steuerung. HINWEIS: Bewahren Sie die Abdeckung in Reichweite auf, um sie für den Wiedereinbau parat zu haben.
|
|
6 |

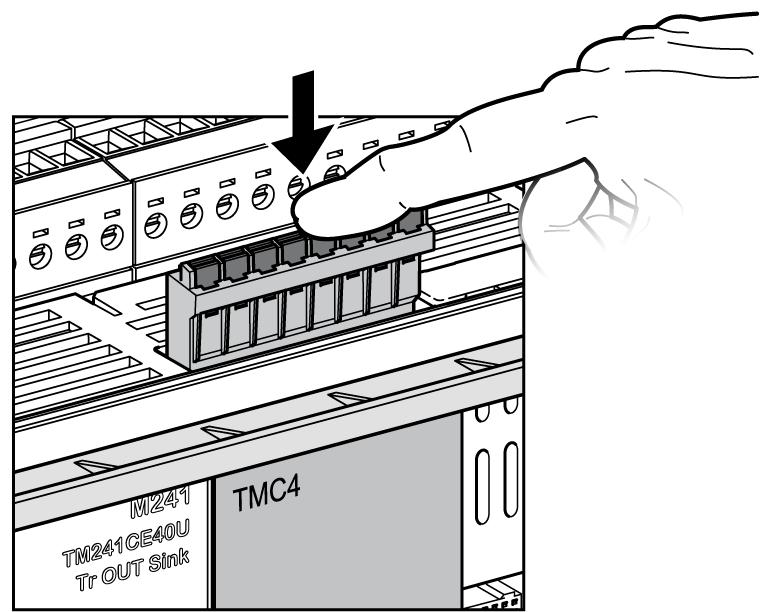

Führen Sie die abnehmbare Federklemmenleiste in das Steckmodul ein, bis sie einrastet.
|
|
|
|
ELEKTRISCHER SCHLAG ODER LICHTBOGEN |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um sicherzustellen, dass die Spannungsversorgung wirklich abgeschaltet ist. oTragen Sie beim Einsetzen oder Entnehmen der Steckmodule Schutzhandschuhe. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oDieses Gerät und jegliche zugehörigen Produkte dürfen nur mit der angegebenen Spannung betrieben werden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oStellen Sie sicher, dass alle nicht verwendeten Steckmodulfächer durch die zugehörige Abdeckung geschützt sind, bevor Sie die Steuerung unter Spannung setzen. oBerühren Sie keinesfalls die Kontakte der Steckmodule. oFassen Sie Steckmodule stets nur am Gehäuse an. oErgreifen Sie die erforderlichen Sicherheitsvorkehrungen gegen elektrostatische Entladung. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Trennen Sie alle Geräte von der Spannungsversorgung, einschließlich aller angeschlossenen Geräte, bevor Sie ein Steckmodul ausbauen. |
|
2 |

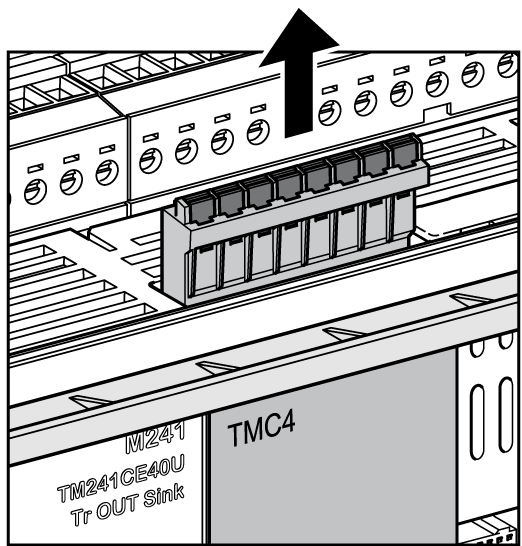

Ziehen Sie die abnehmbare Federklemmenleiste mit der Hand aus dem Steckmodul heraus.
|
|
3 |

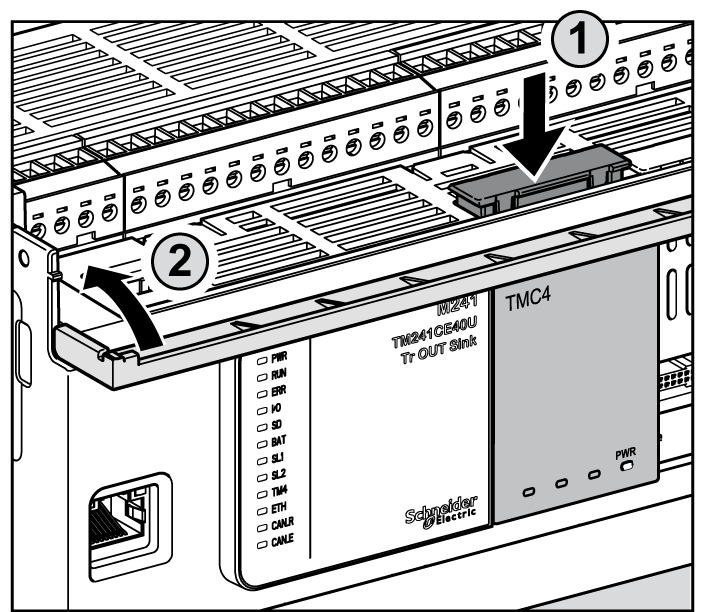

Platzieren Sie die Abdeckung der Klemmenleiste im Steckplatz an der Oberseite der Steuerung. Schieben Sie die Abdeckung in den Steckplatz, bis sie einrastet.
|
|
4 |
Drücken Sie mit Ihren Fingern auf die Verschlussklemmen oben und unten am Steckmodul und ziehen Sie das Steckmodul vorsichtig hoch. Entfernen Sie das Steckmodul mit der Hand aus der Steuerung.
|
|
5 |

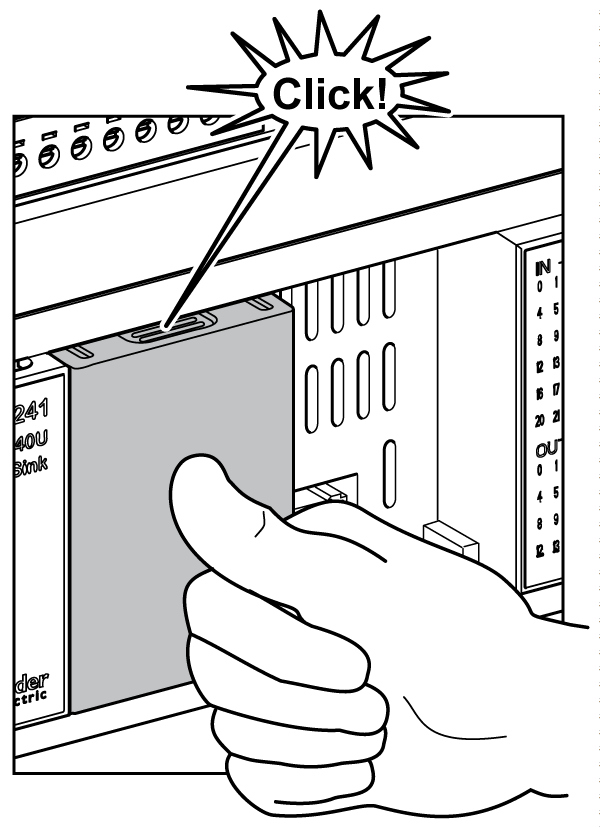

Platzieren Sie die Steckplatzbdeckung des Steckmoduls im Steckplatz an der Steuerung. Schieben Sie die Steckplatzbdeckung in den Steckplatz, bis sie einrastet.
|
