Usar una función o un bloque de funciones en lenguaje ST

Información general

En esta sección se describe el modo de implementar una función y un bloque de funciones en lenguaje ST.

La función SetRTCDrift y el bloque de funciones TON se usan como ejemplos para mostrar implementaciones.

Usar una función en lenguaje ST

En este procedimiento se describe cómo insertar una función en lenguaje ST:

Paso	Acción
1	Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST). NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Añadir y llamar POU .
2	Cree las variables que necesite la función.
3	Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de una función. La sintaxis general es: `FunctionResult:= FunctionName(VarInput1, VarInput2,.. VarInputx);`

Paso

Acción

1

Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Añadir y llamar POU .

2

Cree las variables que necesite la función.

3

Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de una función. La sintaxis general es:

FunctionResult:= FunctionName(VarInput1, VarInput2,.. VarInputx);

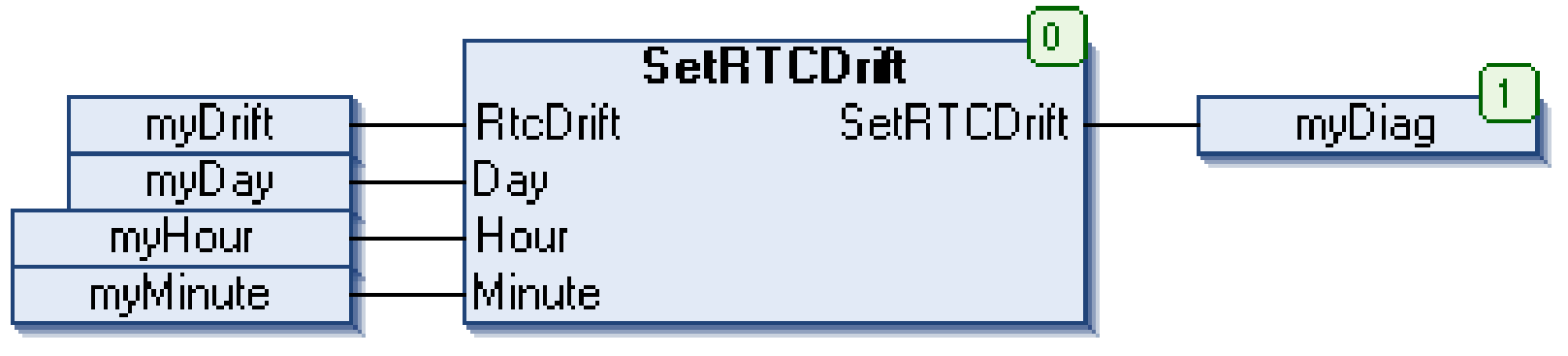

Para ilustrar el procedimiento, considere la función SetRTCDrift que se representa gráficamente a continuación:

Función	Representación gráfica
`SetRTCDrift`

El lenguaje ST de esta función es este:

Función	Representación en el editor POU ST de
`SetRTCDrift`	`PROGRAM MyProgram_ST VAR myDrift: SINT(-29..29) := 5; myDay: DAY_OF_WEEK := SUNDAY; myHour: HOUR := 12; myMinute: MINUTE; myRTCAdjust: RTCDRIFT_ERROR; END_VAR` `myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);`

Función

Representación en el editor POU ST de

SetRTCDrift

PROGRAM MyProgram_ST
VAR myDrift: SINT(-29..29) := 5;
myDay: DAY_OF_WEEK := SUNDAY;
myHour: HOUR := 12;
myMinute: MINUTE;
myRTCAdjust: RTCDRIFT_ERROR;
END_VAR

myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

Usar un bloque de funciones en lenguaje ST

En este procedimiento se describe cómo insertar un bloque de funciones en lenguaje ST:

Paso	Acción
1	Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST). NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información sobre la adición, declaración y llamada de POU, consulte la documentación correspondiente.
2	Cree las variables de entrada y salida y la instancia requeridas para el bloque de funciones: Las variables de entrada son los parámetros de entrada requeridos por el bloque de funciones Las variables de salida reciben el valor devuelto por el bloque de funciones
3	Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de un bloque de funciones. La sintaxis general es: `FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);`

Paso

Acción

1

Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información sobre la adición, declaración y llamada de POU, consulte la documentación correspondiente.

2

Cree las variables de entrada y salida y la instancia requeridas para el bloque de funciones:

Las variables de entrada son los parámetros de entrada requeridos por el bloque de funciones
Las variables de salida reciben el valor devuelto por el bloque de funciones

3

Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de un bloque de funciones. La sintaxis general es:

FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);

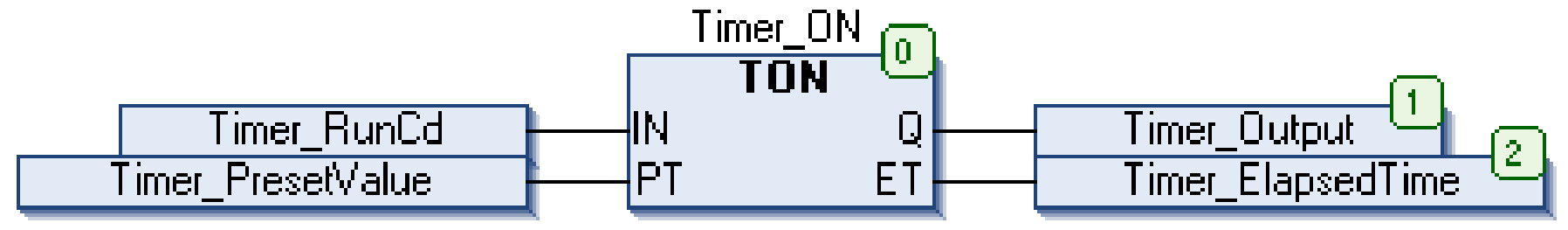

Para ilustrar el procedimiento, considere este ejemplo con el bloque de funciones TON que se representa gráficamente a continuación:

Bloque de funciones	Representación gráfica
`TON`

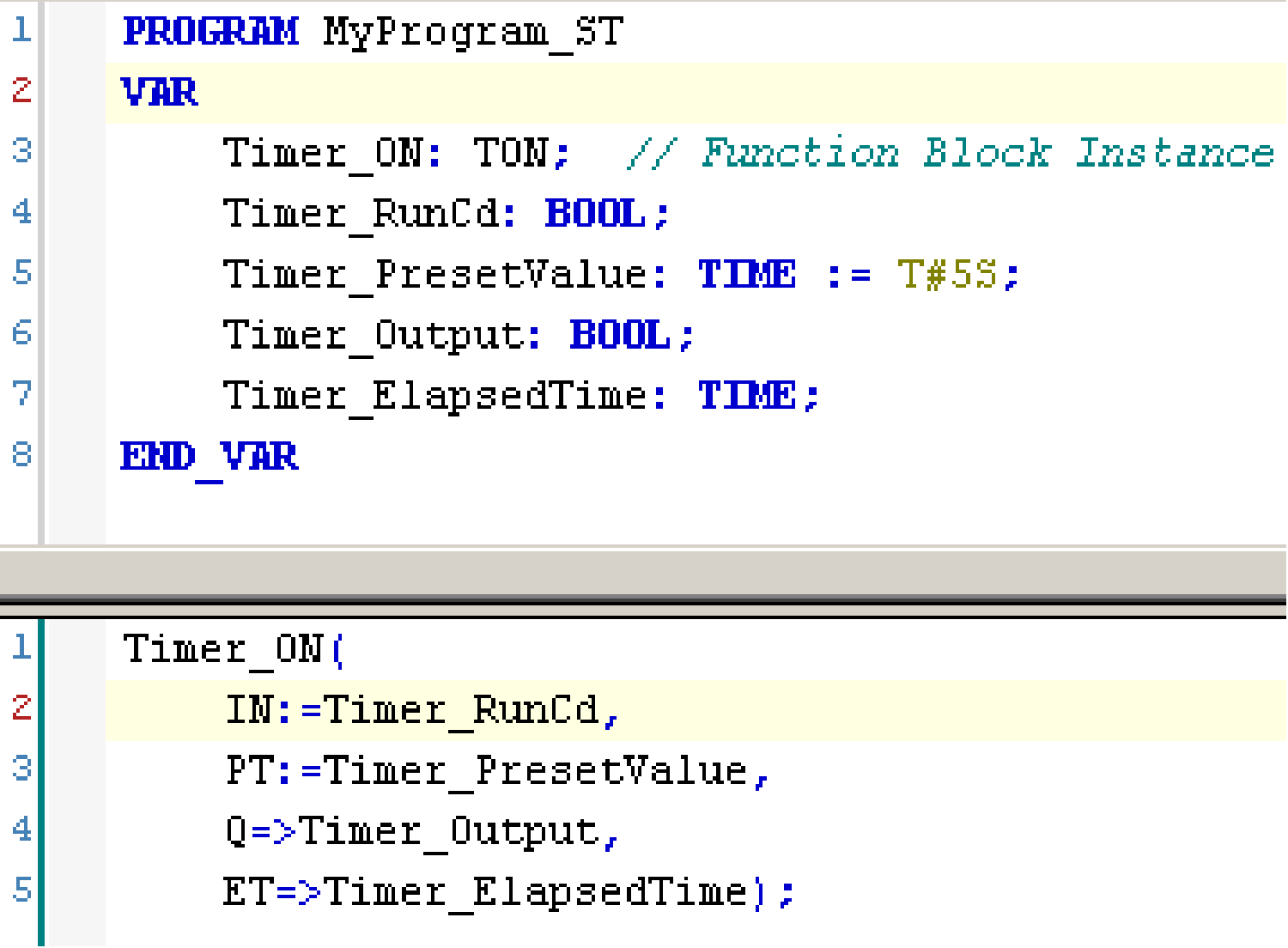

En esta tabla se muestran ejemplos de una llamada de bloque de funciones en lenguaje ST:

Bloque de funciones	Representación en el editor POU ST de
`TON`
