Módulo TeSys:
o4 canales, cada uno con:
o3 entradas de común positivo
o2 salidas de transistor de común positivo
oBloque extraíble de terminales de fuente de alimentación de 24 V CC
Para obtener información sobre la compatibilidad de este módulo, consulte EcoStruxure Machine Expert Compatibilidad y migración Guía del usuario.
Arquitectura del sistema de TM3XTYS4
El módulo TM3XTYS4 conecta el controlador con el sistema de cableado paralelo de TeSys U o TeSys D. Este módulo de cableado paralelo proporciona la información de estado y comando para cada arrancador. Un módulo TM3XTYS4 puede gestionar hasta cuatro arrancadores, de avance o retroceso, ya sean TeSys D o TeSys U.
El módulo TM3XTYS4 es compatible con:
oEl sistema TeSys U
oSistema TeSys D

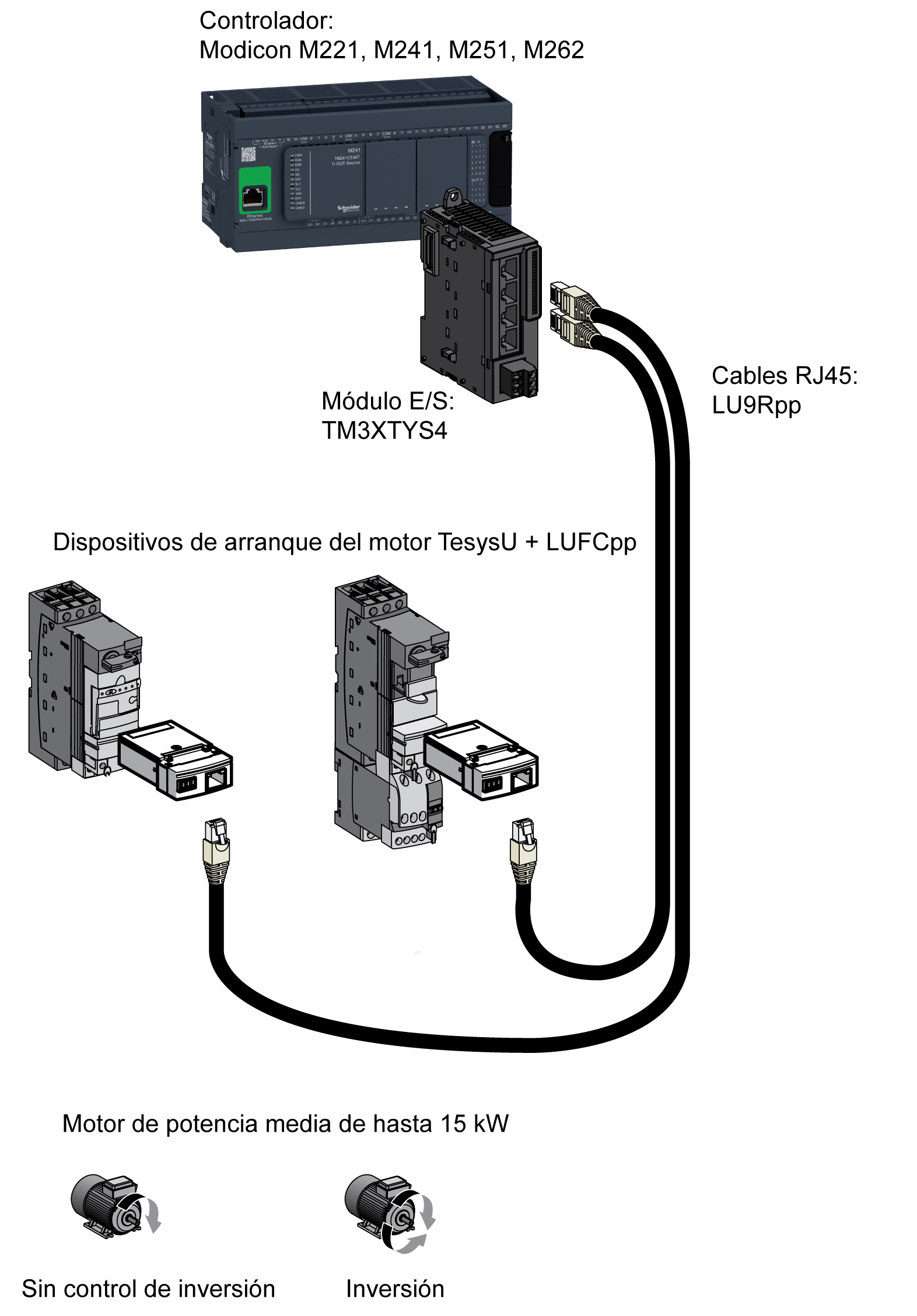

Ejemplo de arquitectura del sistema TeSys U
TeSys modelo U es un sistema de gestión de alimentación modular integrado para arrancadores de motores. El sistema proporciona protección frente a sobrecargas para el arrancador del motor y funciones de control.
El conjunto del sistema de cableado paralelo de TeSys modelo U consta de:
ouna base de alimentación
oun contactor
oun dispositivo de protección frente a sobrecargas térmicas
ouna unidad de control para arrancadores controladores

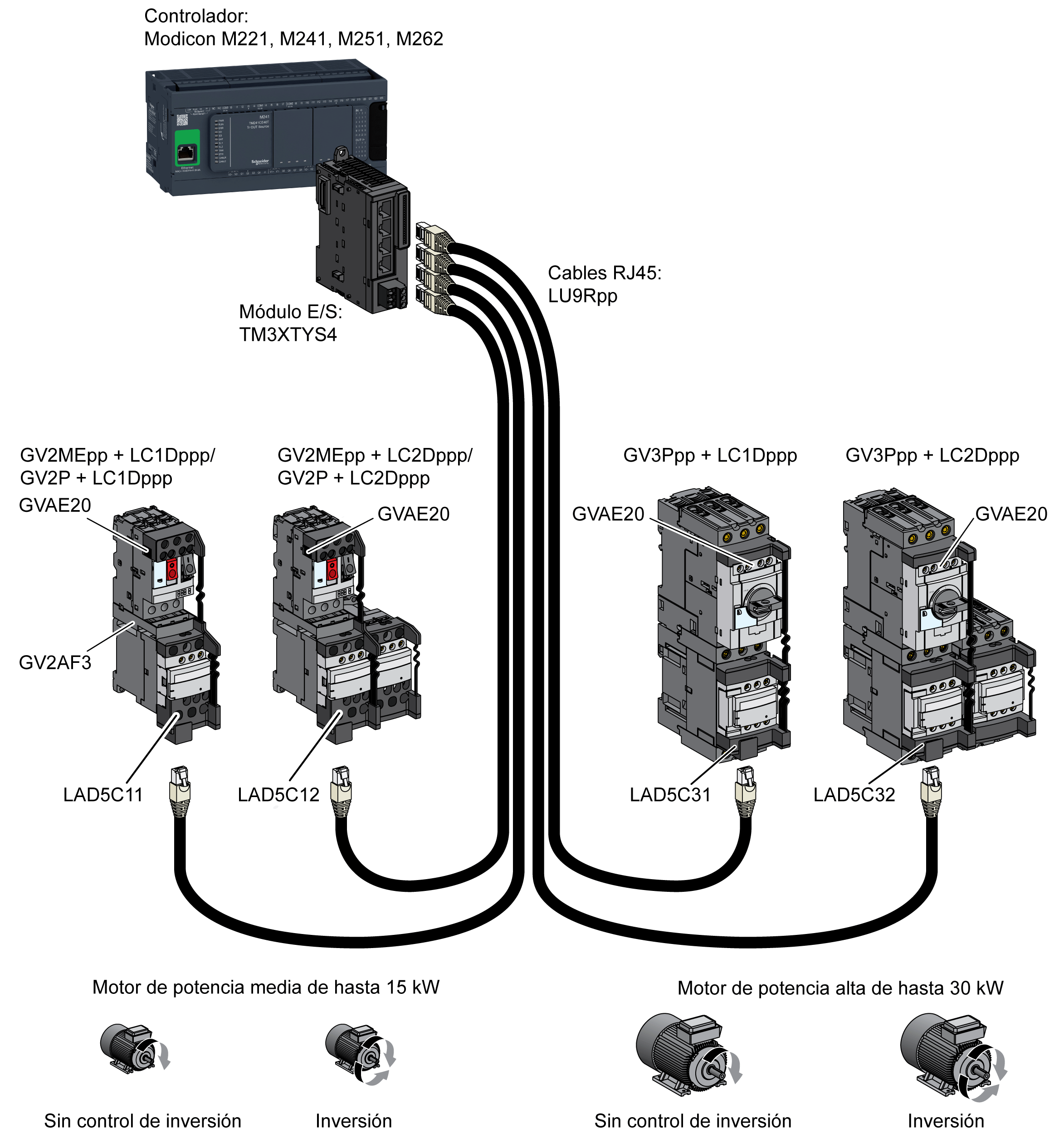

Ejemplo de arquitectura del sistema TeSys D
TeSys modelo D es un sistema de interfaz de control del motor para arrancadores de motores. El sistema proporciona funciones de control y protección frente a sobrecargas para el arrancador del motor.
El conjunto del sistema de cableado paralelo de TeSys modelo D consta de:
ouna base de alimentación
oun contactor
oun dispositivo de protección frente a sobrecargas térmicas
ouna unidad de control para arrancadores controladores

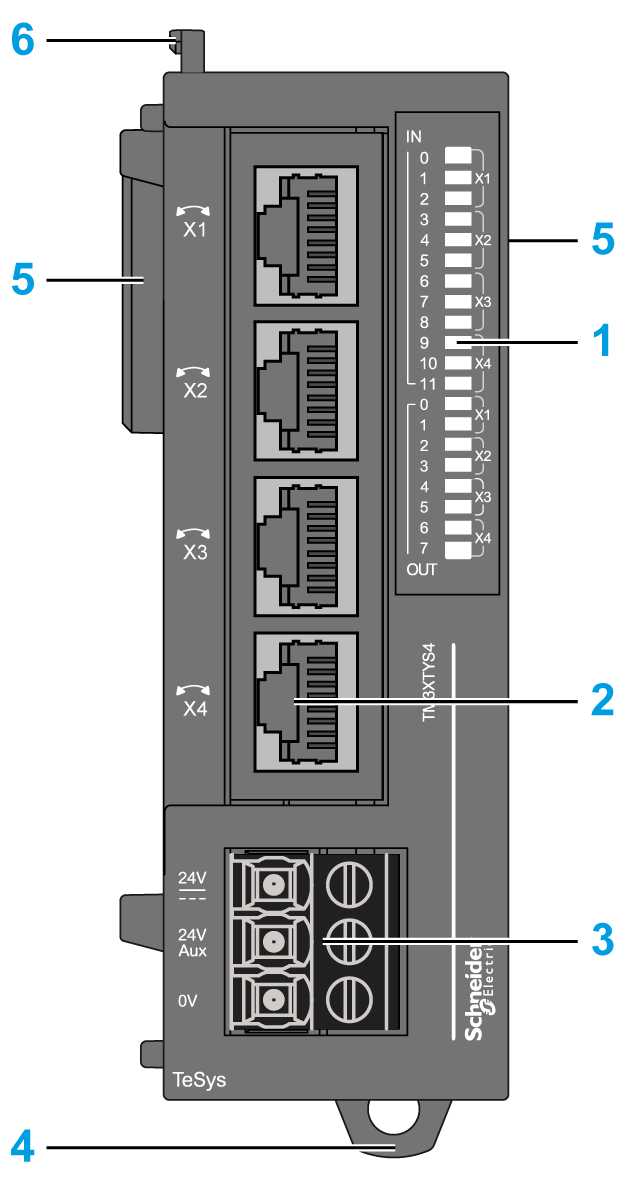

En la figura siguiente se muestran los elementos principales del módulo TM3XTYS4:
|
Etiqueta |
Elementos |
Consulte |
|---|---|---|
|
1 |
Indicadores LED que muestran el estado del canal de E/S. |
– |
|
2 |
Conectores RJ-45 de TeSys. |
– |
|
3 |
Bloque de terminales de tornillo de fuente de alimentación. |
|
|
4 |
Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.). |
|
|
5 |
Conector de ampliación del bus de E/S de TM3. |
– |
|
6 |
Dispositivo de bloqueo para fijación al módulo anterior. |
– |
|
Características |
Valor |
|
|---|---|---|
|
Entrada |
Entrada 1: Preparado Entrada 2: Ejecutar Entrada 3: Disparo |
|
|
Tipo de entrada |
24 V CC de tipo 1 (IEC/EN 61131-2) |
|
|
Tipo de lógica |
Común positivo |
|
|
Salida |
Salida 1: Control de dirección 1 Salida 2: Control de dirección 2 |
|
|
Tipo de salida |
24 V CC / 0,3 A |
|
|
Tipo de lógica |
Común positivo |
|
|
Tipos y peso del cable |
||
|
Tipo de cables y longitud |
Tipo |
Ethernet CAT 5E |
|
Longitud |
Máx. 5 m (16,4 pies) |
|
|
Peso |
115 g (4 onzas) |
|

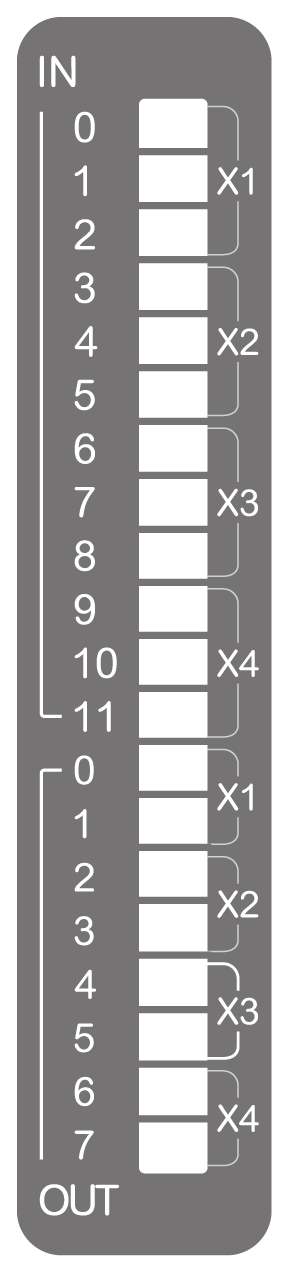

En la figura siguiente se muestran los indicadores LED de estado:
En la tabla siguiente se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Tipo |
Descripción |
|---|---|---|---|---|
|
X1 (de 0 a 2) |
Verde |
Activado |
Entrada |
El canal de entrada está activado. |
|
Desactivado |
El canal de entrada está desactivado. |
|||
|
X2 (de 3 a 5) |
Activado |
El canal de entrada está activado. |
||
|
Desactivado |
El canal de entrada está desactivado. |
|||
|
X3 (de 6 a 8) |
Activado |
El canal de entrada está activado. |
||
|
Desactivado |
El canal de entrada está desactivado. |
|||
|
X4 (de 9 a 11) |
Activado |
El canal de entrada está activado. |
||
|
Desactivado |
El canal de entrada está desactivado. |
|||
|
X1 (0, 1) |
Activado |
Salida |
El canal de salida está activado. |
|
|
Desactivado |
El canal de salida está desactivado. |
|||
|
X2 (2, 3) |
Activado |
El canal de salida está activado. |
||
|
Desactivado |
El canal de salida está desactivado. |
|||
|
X3 (4, 5) |
Activado |
El canal de salida está activado. |
||
|
Desactivado |
El canal de salida está desactivado. |
|||
|
X4 (6, 7) |
Activado |
El canal de salida está activado. |
||
|
Desactivado |
El canal de salida está desactivado. |
