Installation et dépose du module arrière sur un rail DIN

Présentation

Cette section explique comment installer le module arrière sur un rail DIN et comment le déposer.

NOTE : Pour qu'une application fonctionne correctement, le module d'affichage et le module contrôleur du HMISCU doivent toujours être connectés.

Si le module arrière est alimenté sans être connecté (directement ou à l'aide d'un câble de séparation) au module d'affichage, la logique du contrôleur passe en mode STOP, avec les E/S en mode de repli.

AVERTISSEMENT

RISQUE D'EXPLOSION

oNe pas connecter ou déconnecter l'équipement lorsque le circuit est sous tension.

oRisque de charge électrostatique potentielle : essuyer le panneau avant du terminal avec un chiffon humide avant de l'allumer.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Installation du module arrière sur un rail DIN

Etape	Action
1	Fixez le rail DIN à un panneau à l'aide de vis.
2	Raccordez le câble de séparation entre module d'affichage et module arrière au module arrière. 1 Câble de séparation entre module d'affichage et module arrière 2 Module arrière NOTE : Pour assembler ce produit, vous avez besoin d'un espace supplémentaire de 20 mm (0,78 po.) pour courber le câble à l'extrémité en caoutchouc.

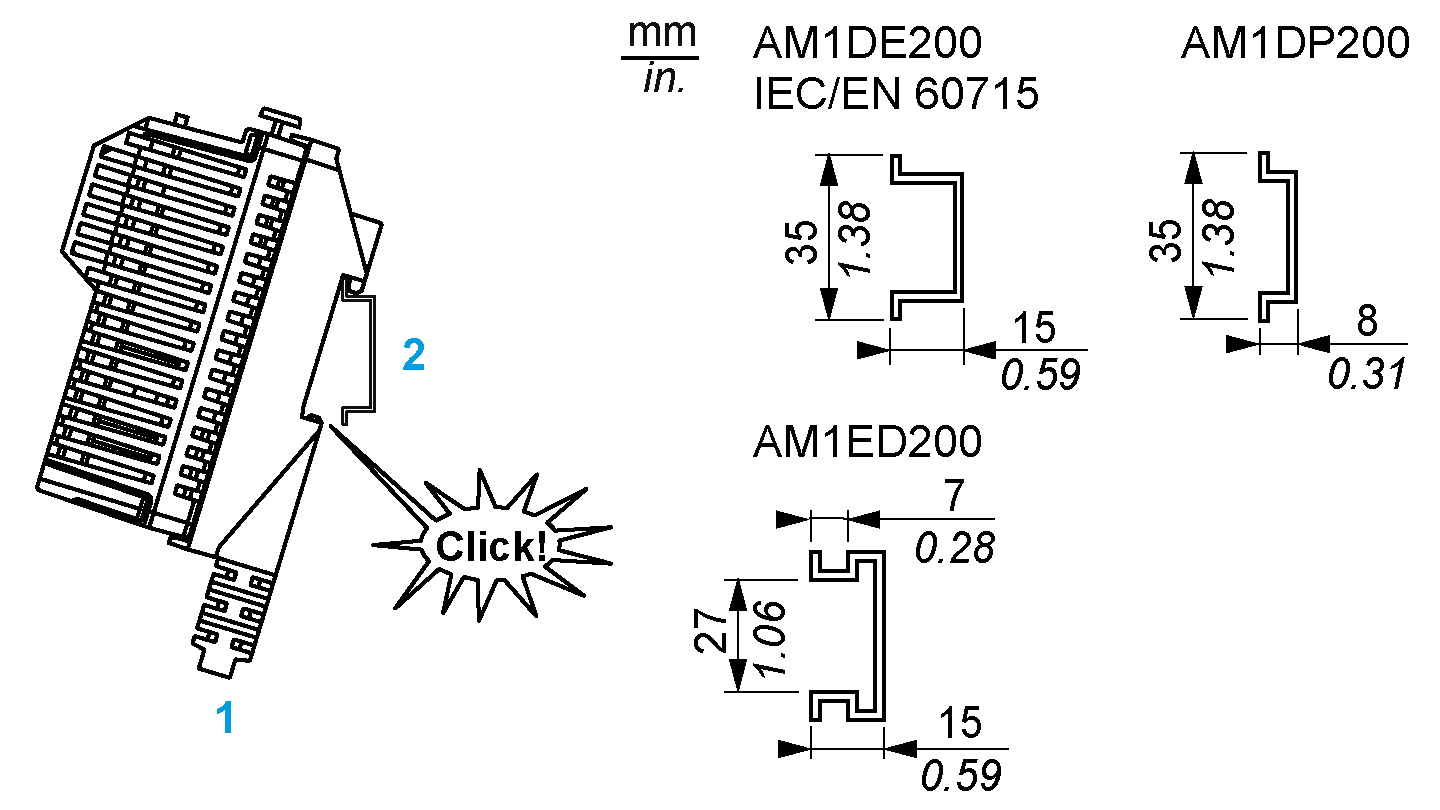

3	Positionnez la rainure supérieure du module arrière sur le bord supérieur du rail DIN et poussez le module vers le rail jusqu'à entendre le clic d'enclenchement. 1 Module arrière 2 Rail NOTE : Les brides terminales pour bornier (de type AB1 AB8P35 ou équivalent) réduisent le mouvement latéral et améliorent les caractéristiques de résistance aux chocs et aux vibrations de l'ensemble.

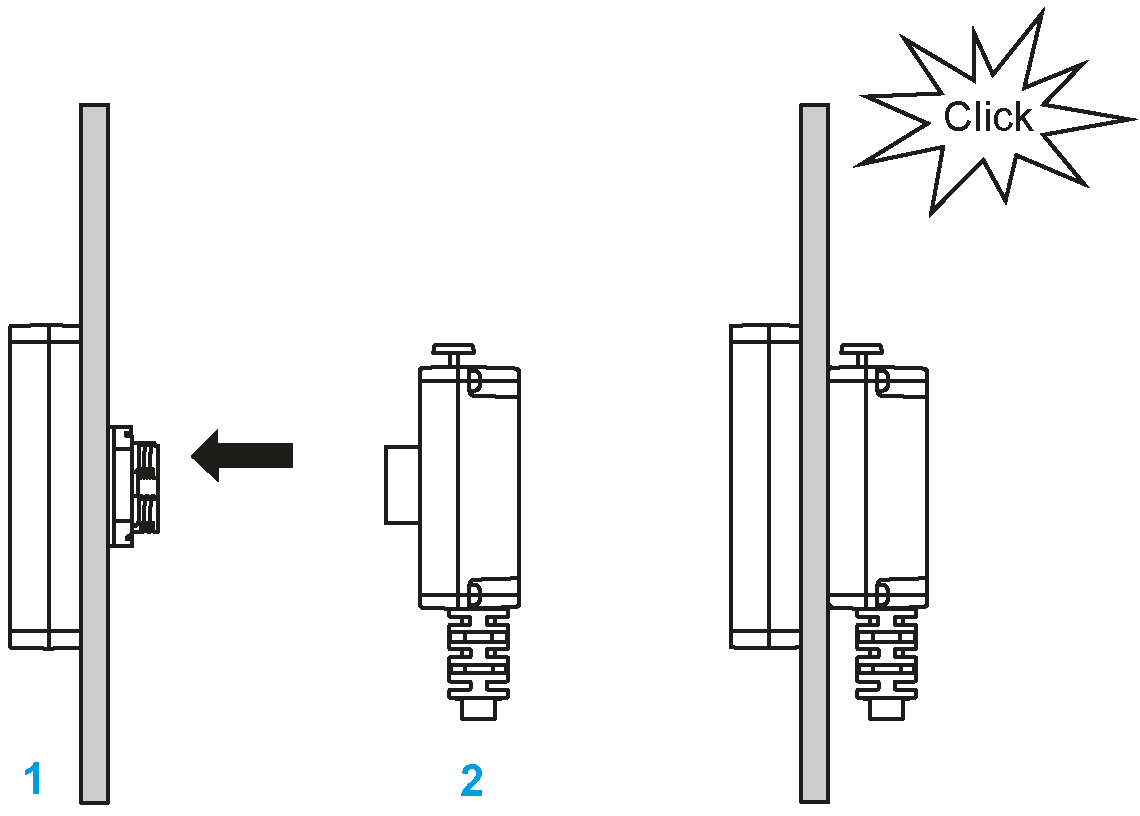

4	Installez l'écran sur l'armoire et raccordez-y le câble de séparation entre module d'affichage et module arrière. 1 Module d'affichage 2 Câble de séparation entre module d'affichage et module arrière

Retrait d'un module arrière monté sur rail DIN

Etape	Action

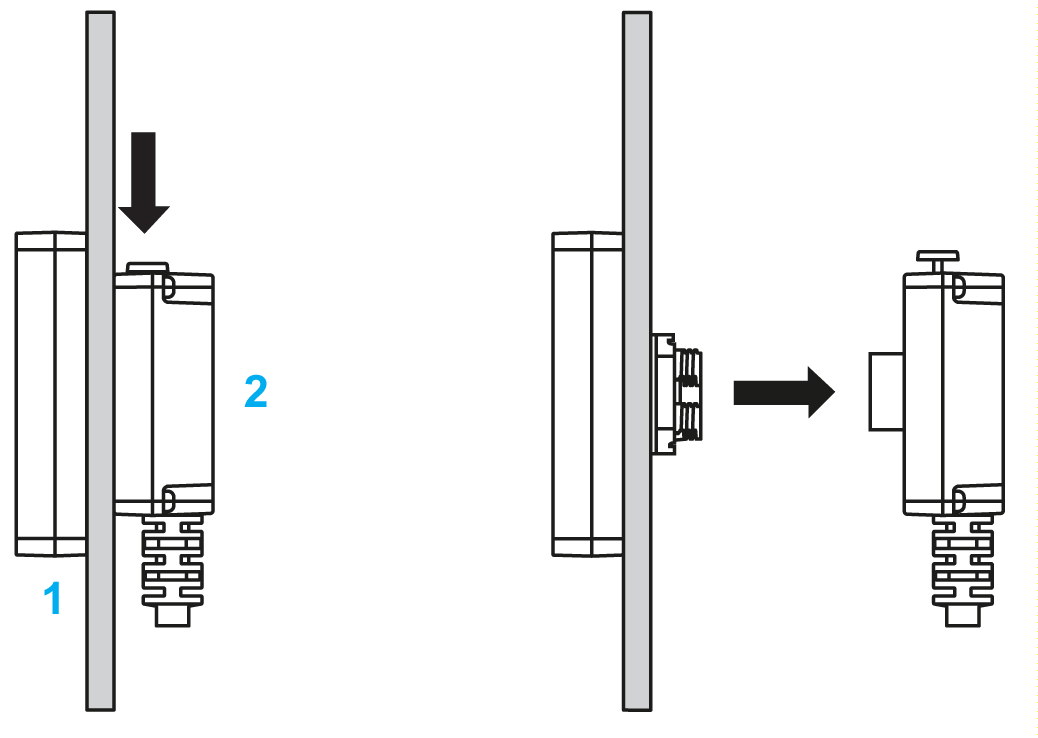

1	Appuyez sur le bouton jaune de verrouillage du module arrière et déconnectez ce dernier du câble qui le sépare du module d'affichage. 1 Module arrière 2 Câble de séparation entre module d'affichage et module arrière
2	Appuyez sur le bouton de verrouillage du module arrière et déconnectez ce dernier du câble qui le sépare du module d'affichage. 1 Module d'affichage 2 Câble de séparation entre module d'affichage et module arrière
