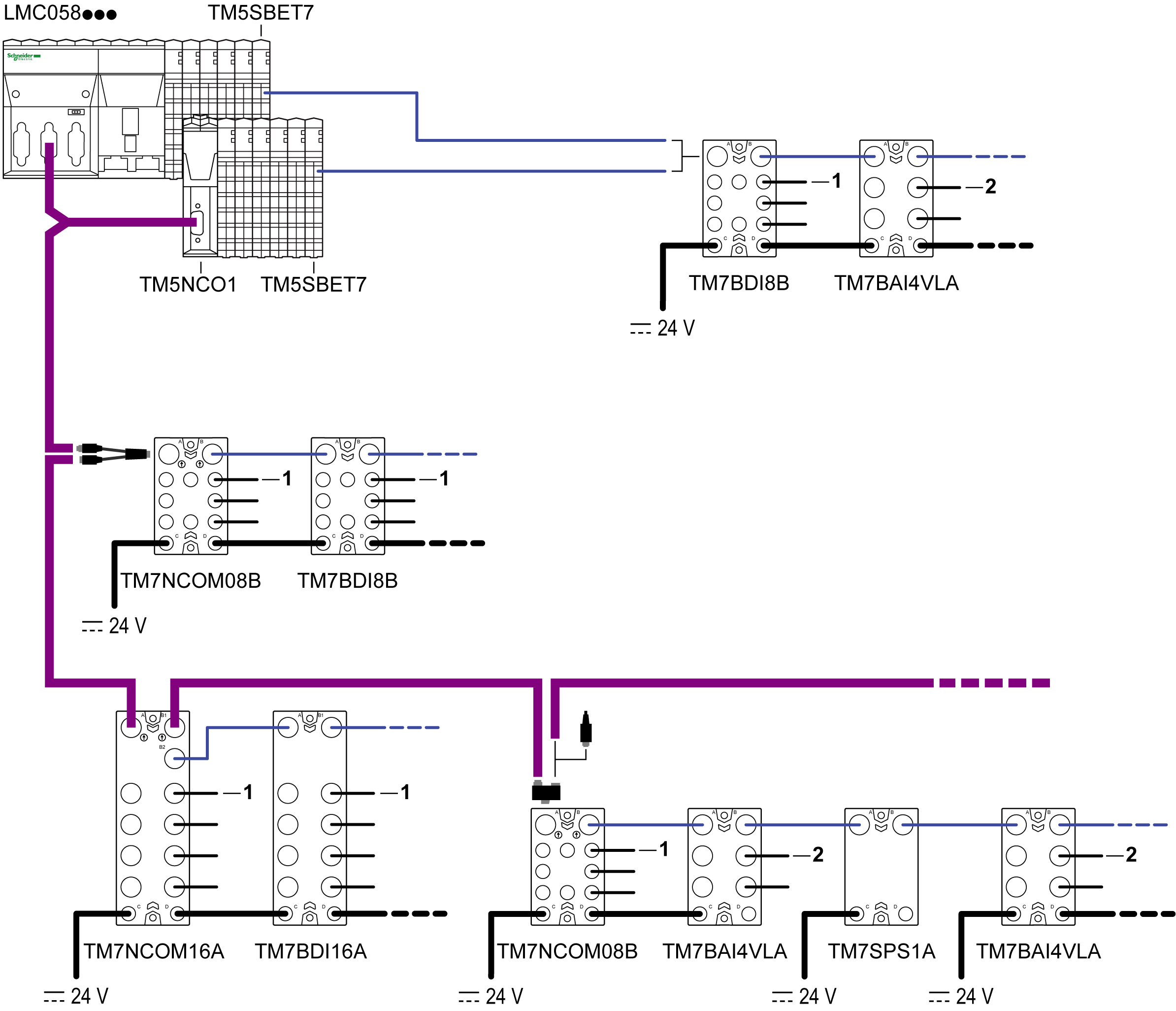

0,5 m (1,6 pi)

–

–

XZ CP1564L05

XZ CP2737L05

1 m (3,3 pi)

–

–

XZ CP1564L1

XZ CP2737L1

2 m (6,6 pi)

TCSXCN2M2SA

TCSXCN1M2SA

XZ CP1564L2

XZ CP2737L2

5 m (16,4 pi)

TCSXCN2M5SA

TCSXCN1M5SA

–

–

15 m (49,2 pi)

TCSXCN2M15SA

TCSXCN1M15SA

–

–

Dimensions et brochage

TCSXCN2M••SA

TCSXCN1M••SA

XZ CP1564L••

XZ CP2737L••

Section du conducteur (calibre)

0,34 mm² (AWG 22)

Isolation matérielle

Polypropylène (PP)

Matériau de remplissage

Polyéthylène (PE)

Diamètre du noyau isolation comprise

1,27 mm (0,05 po.) ± 0,02 mm (0,0008 po.)

Résistance électrique (à 20 °C)

≤ 0,058 Ω/m

Résistance d’isolement (à 20 °C)

≥ 100 GΩ*km

Tension nominale

300 V

Conducteur de tension de test

3 000 VCC x 1 s

Type de câble

Polyuréthane spécial blindé noir

Matériel conducteur

Fils de Litz cuivre nus

Blindage

Fils en cuivre tressés

Diamètre de câble externe

5,9 mm (0,23 po.)

Rayon de courbure minimum

59 mm (2,32 po.)

Couleurs des fils

Marron, blanc, bleu, noir, gris

Gaine externe, couleur

RAL 7021 noir-gris

Poids du câble

48 kg/km

Nombre de cycles de courbure

4 millions

Chemin transversal

10 m (32,8 pi.)

Chemin transversal

3 m/s

Accélération

10 m/s² (32,8 pi./s²)

Couple de serrage M12

0,4 Nm maximum

Température de fonctionnement

–5 à 80 °C

Température de stockage

–40 à 80 °C

Propriétés spéciales

Possibilité de conduite de câble flexible

Sans silicone

Sans substances susceptibles d'empêcher un revêtement avec de la peinture ou du vernis

Résistance à la flamme

Conforme UL-Style 20549

Sans halogène

Conforme DIN VDE 0472 partie 815

Résistance à l'huile

Conforme DIN EN 60811-2-1

Autre résistance

Résistant aux acides, aux solutions alcalines et aux solvants

Résistant à l'hydrolyse et aux microbes

WEEE/RoHS

Conforme

Section du conducteur (calibre)

4 x 0,34 mm¹ (AWG 22) et 1 x 0,5 mm² (AWG 20)

Isolation matérielle

PVC

Résistance d’isolement (à 20 °C)

> 1 GΩ

Intensité nominale

4 A

Tension nominale

30 VCA, 36 VCC

Résistance de contact

≤ 5 mΩ

Tension d'isolement

2 500 VCC

Type de câble

Polyuréthane spécial blindé noir

Diamètre de câble externe

5,2 mm (0,20 po.)

Rayon de courbure minimum

52 mm (2,05 po.)

Couleurs des fils

Marron, noir/blanc, bleu, noir, jaune/vert

Gaine externe, couleur

Noir

Poids du câble

XZ CP1564L05

0,040 kg

XZ CP1564L1

0,065 kg

XZ CP1564L2

0,115 kg

Résistance à la traction

20 à 45 N/mm²²

Couple de serrage M12

0,4 Nm maximum

Température de fonctionnement

-5 à 90 °C

Température de stockage

-35 à 100 °C

Propriétés spéciales

Possibilité de conduite de câble flexible

Sans silicone

Sans agent de démoulage

Résistance à la flamme

C2 conforme à NF C 32-070

Sans halogène

Conforme DIN VDE 0472 partie 815

Autre résistance

Résistant à l'huile soluble, minérale ou synthétique à 90 °C

WEEE/RoHS

Conforme

Section du conducteur (calibre)

0.34 mm² (AWG 22)

Isolation matérielle

PVC

Résistance d’isolement (à 20 °C)

> 1 GΩ

Intensité nominale

4 A

Tension nominale

60 VCA, 75 VCC

Résistance de contact

≤ 5 mΩ

Tension d'isolement

2 500 VCC

Type de câble

Polyuréthane spécial blindé noir

Diamètre de câble externe

5,2 mm (0,20 po.)

Rayon de courbure minimum

52 mm (2,05 po.)

Couleurs des fils

Marron, bleu, noir

Gaine externe, couleur

Noir

Poids du câble

XZ CP2737L05

0,030 kg

XZ CP2737L1

0,050 kg

XZ CP2737L2

0,080 kg

Résistance à la traction

20 à 45 N/mm²²

Couple de serrage M8

0,2 Nm maximum

Température de fonctionnement

-5 à 90 °C

Température de stockage

-35 à 100 °C

Propriétés spéciales

Possibilité de conduite de câble flexible

Sans silicone

Sans agent de démoulage

Résistance à la flamme

C2 conforme à NF C 32-070

Sans halogène

Conforme DIN VDE 0472 partie 815

Autre résistance

Résistant à l'huile soluble, minérale ou synthétique à 90 °C

WEEE/RoHS

Conforme

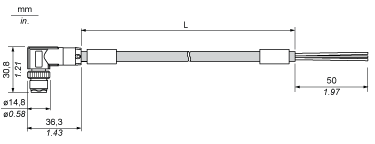

L   longueur en tant que fonction de la référence

1

Pour le brochage, reportez-vous aux diagrammes de câblage figurant dans le Guide de référence du matériel des blocs d'E/S analogiques TM7.

Marron

2

Blanc

3

Bleu

4

Noir

5

Gris

M12¹

SHLD

1   Blindage 360 ° autour de vis moletées M12

L   longueur en tant que fonction de la référence

1

Pour le brochage, reportez-vous aux diagrammes de câblage figurant dans le Guide de référence du matériel des blocs d'E/S analogiques TM7.

Marron

2

Blanc

3

Bleu

4

Noir

5

Gris

M12¹

SHLD

1   Blindage 360 ° autour de vis moletées M12

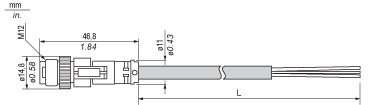

L   longueur en tant que fonction de la référence

1

Pour le brochage, reportez-vous aux schémas de câblage du document Modicon TM7 - Blocs d'E/S numérique - Guide de référence du matériel ou Modicon TM7 - Blocs d'E/S CANopen - Guide de référence du matériel.

Marron

2

Noir/Blanc

3

Bleu

4

Noir

5

Jaune/Vert

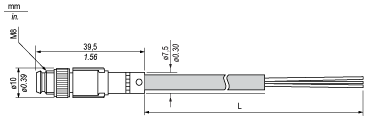

L   longueur en tant que fonction de la référence

1

Pour le brochage, reportez-vous aux schémas de câblage du document Modicon TM7 - Blocs d'E/S numérique - Guide de référence du matériel ou Modicon TM7 - Blocs d'E/S CANopen - Guide de référence du matériel.

Marron

3

Bleu

4

Noir
