Présentation du bloc TM7BDI16B
Le tableau suivant présente les principales caractéristiques du bloc TM7BDI16B :
|
Caractéristiques principales |
||
|---|---|---|
|
Nombre de voies d'entrée |
16 |
|
|
Type d'entrée |
Type 1 |
|
|
Type de signal |
Logique positive |
|
|
Tension d'entrée nominale |
24 VCC |
|
|
Type de raccordement de capteur |
||

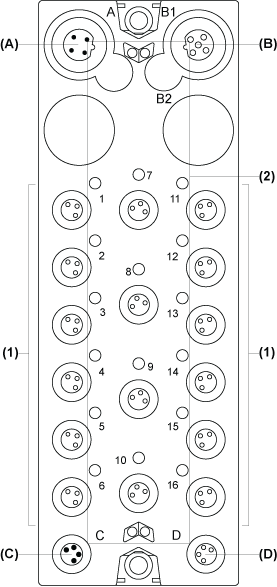

La figure suivante illustre le bloc TM7BDI16B :
(A) Connecteur IN bus TM7
(B) Connecteur OUT bus TM7
(C) Connecteur IN alimentation 24 VCC
(D) Connecteur OUT alimentation 24 VCC
(1) Connecteurs d'entrée
(2) Voyants d'état
Affectations des connecteurs et des voies
Le tableau suivant présente les affectations des connecteurs et des voies du bloc TM7BDI16B :
|
Connecteurs d'entrée |
Type de voie |
Voies |
|
|---|---|---|---|
|
1 |
1 |
Entrée |
I0 |
|
2 |
2 |
Entrée |
I1 |
|
3 |
3 |
Entrée |
I2 |
|
4 |
4 |
Entrée |
I3 |
|
5 |
5 |
Entrée |
I4 |
|
6 |
6 |
Entrée |
I5 |
|
7 |
7 |
Entrée |
I6 |
|
8 |
8 |
Entrée |
I7 |
|
9 |
9 |
Entrée |
I8 |
|
10 |
10 |
Entrée |
I9 |
|
11 |
11 |
Entrée |
I10 |
|
12 |
12 |
Entrée |
I11 |
|
13 |
13 |
Entrée |
I12 |
|
14 |
14 |
Entrée |
I13 |
|
15 |
15 |
Entrée |
I14 |
|
16 |
16 |
Entrée |
I15 |

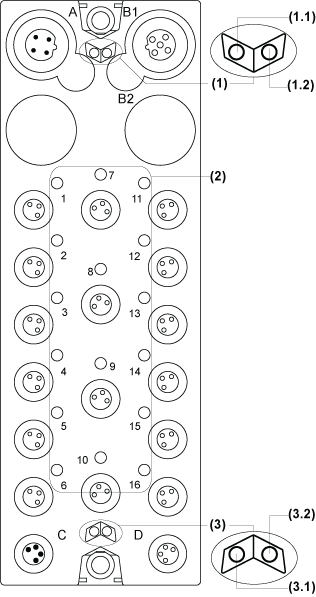

La figure suivante illustre les voyants d'état du bloc TM7BDI16B :
1 Voyants d'état du bus d'alimentation TM7, jeu de deux voyants : 1.1 (vert) et 1.2 (rouge)
2 Voyants de voie, seize voyants (vert)
3 Voyants d'état du bloc, jeu de deux voyants : 3.1 (vert) et 3.2 (rouge)
Le tableau ci-dessous décrit les voyants d'état du bus TM7 du bloc TM7BDI16B :
|
Voyants d'état du bus TM7 |
Description |
|
|---|---|---|
|
Voyant 1.1 |
Voyant 1.2 |
|
|
Eteint |
Eteint |
Pas d'alimentation sur le bus TM7 |
|
Allumé |
Allumé |
Bus TM7 à l'état préopérationnel : oalimentation sur le bus TM7 et obloc non initialisé |
|
Allumé |
Eteint |
Bus TM7 à l'état opérationnel |
|
Eteint |
Allumé |
Erreur sur le bus TM7 |
Le tableau ci-dessous décrit les voyants d'état des entrées du bloc TM7BDI16B :
|
Voyants des voies |
Etat |
Description |
|---|---|---|
|
1 à 16 |
Eteint |
Entrée correspondante désactivée |
|
1 à 16 |
Allumé |
Entrée correspondante activée |
Le tableau ci-dessous décrit les voyants d'état du bloc d'entrées TM7BDI16B :
|
Voyants d'état du bloc |
Etat |
Description |
|---|---|---|
|
3.1 |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Etat de réinitialisation |
|
|
Clignotant |
Etat préopérationnel |
|
|
Allumé |
État opérationnel |
|
|
3.2 |
Eteint |
OK ou pas d'alimentation |
|
Allumé |
Erreur détectée ou état de réinitialisation |
