Repository dispositivi...

Panoramica

NOTA: Questa funzionalità è disponibile solo se supportata dal set di funzioni in uso.

Il comando Strumenti > Repository dispositivi... consente di aprire la finestra di dialogo Repository dispositivi. Un repository dispositivi è un database per i dispositivi installati nel sistema locale e disponibili nel sistema di sviluppo EcoStruxure Machine Expert. Nel Repository dispositivi, è possibile aggiungere o rimuovere tali installazioni di dispositivi.

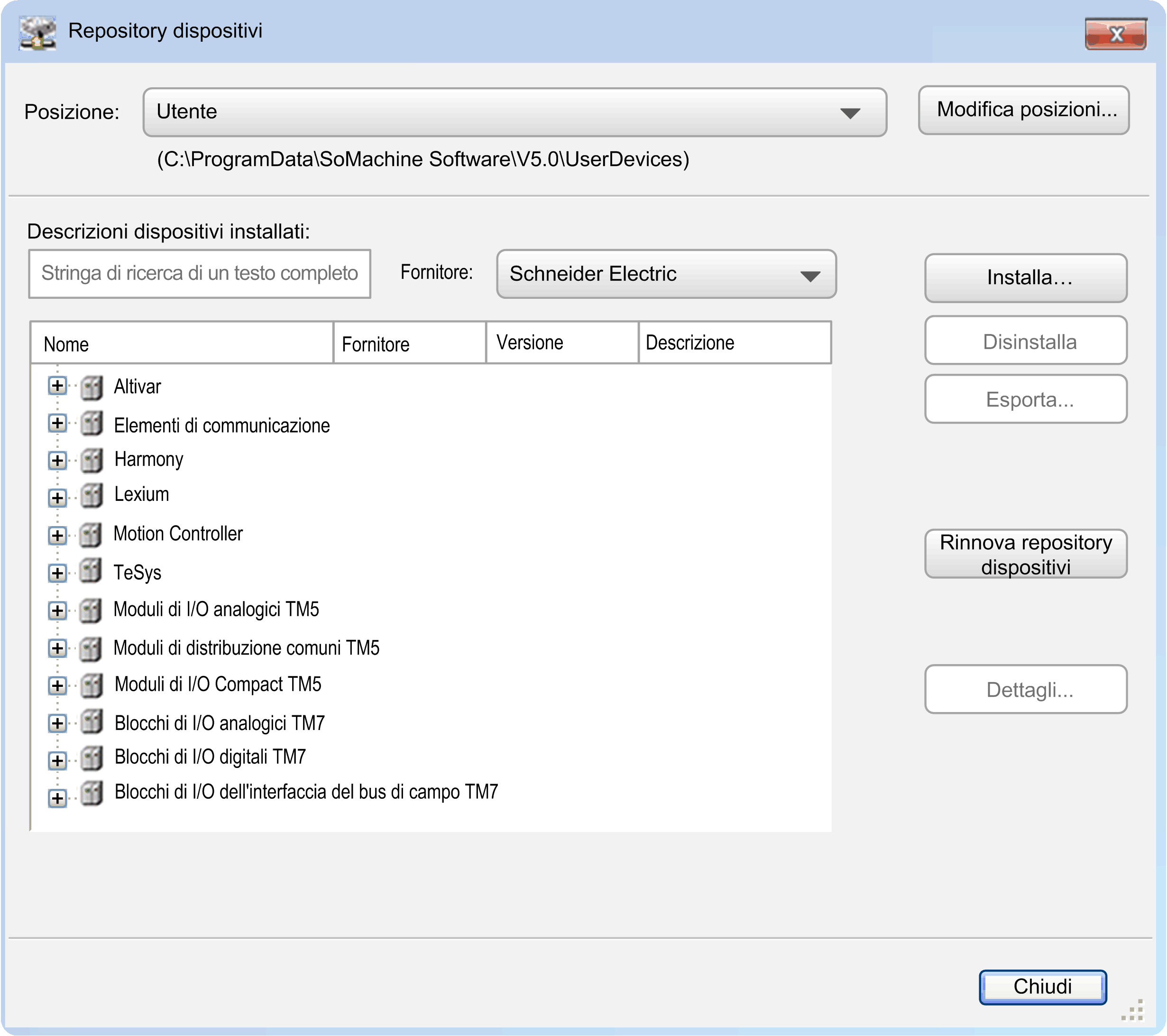

Finestra di dialogo Repository dispositivi

Posizione	I repository dispositivi possono essere disponibili in più posizioni nel sistema. L'elenco di selezione offre le posizioni correntemente disponibili. Per impostazione predefinita, è fornito il Repository di sistema.
Modifica posizioni...	Questo comando consente di aprire una finestra di dialogo per aggiungere, modificare o rimuovere le posizioni dei repository.

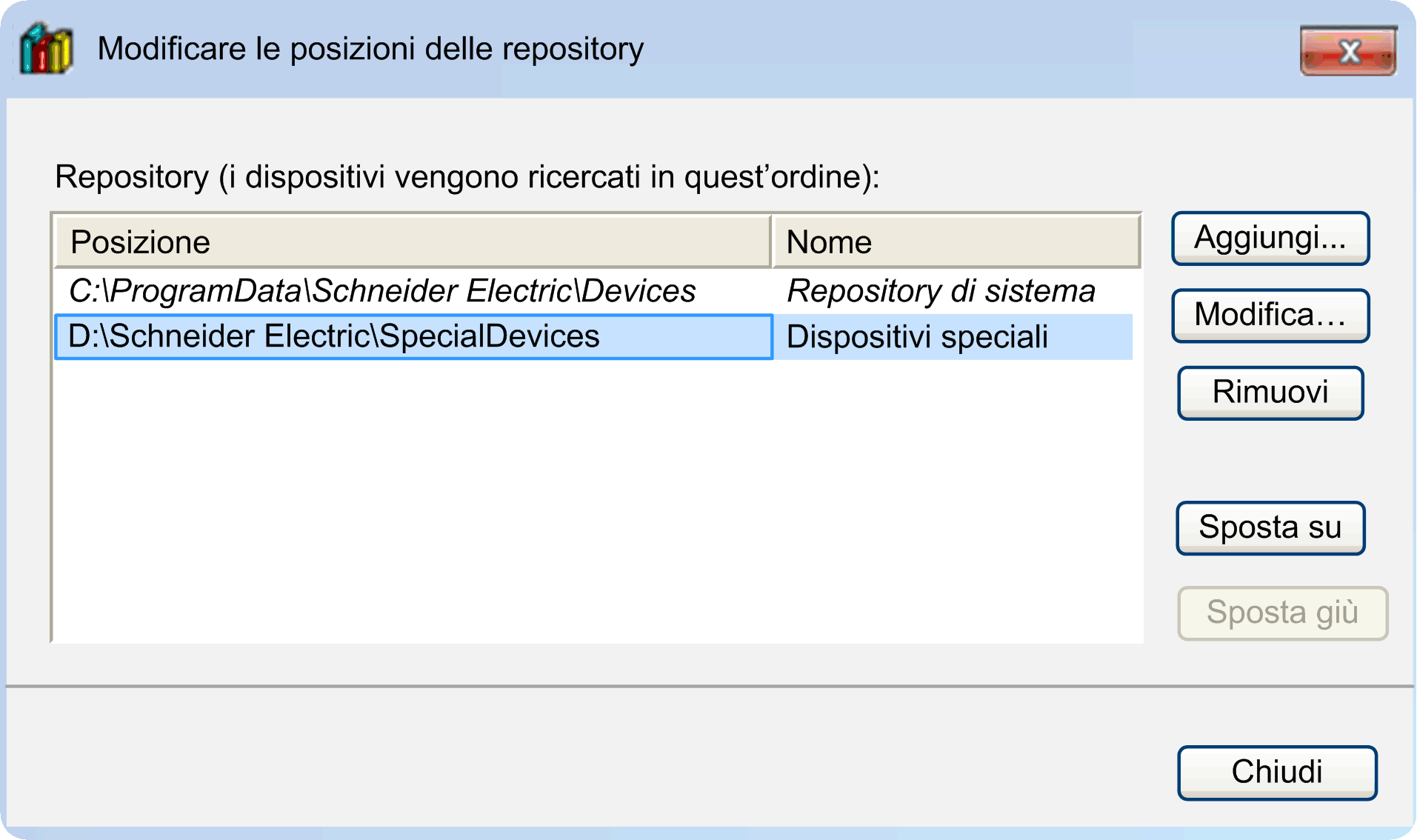

Finestra di dialogo Modificare le posizioni delle repository

Fare clic sui pulsanti Sposta su e Sposta giù per cambiare l'ordine di ricerca. Fare clic sul pulsante Aggiungi... per aprire una finestra di dialogo per definire una nuova posizione.

Per rimuovere una posizione del repository, fare clic sul pulsante Rimuovi.

Viene visualizzata una finestra di dialogo che chiede di confermare l'eliminazione della directory anche dal disco rigido.

Descrizioni dispositivi installati	I dispositivi correntemente installati sono elencati in una struttura, ciascuno con il Nome, Fornitore e Versione del dispositivo. La struttura è ordinata per categorie (come i PLC nell'immagine della finestra di dialogo Repository dispositivi). Se applicabile, espandere o ridurre le voci facendo clic sui pulsanti più e meno.
Stringa di ricerca di un testo completo	Fare clic su questo campo per modificarlo. Se si immette una stringa di caratteri, solo i dispositivi che includono la stringa di caratteri vengono visualizzati nella vista inferiore. La stringa corrispondente è evidenziata in giallo.
Fornitore	Selezionare un elemento dalla lista per visualizzare solo i dispositivi di questo costruttore.
Installa…	Fare clic sul pulsante Installa... per installare un dispositivo e renderlo disponibile nel sistema di programmazione. Si apre la finestra di dialogo Installare la descrizione del dispositivo che consente di cercare nel sistema la rispettiva descrizione del dispositivo. Per i dispositivi standard, il filtro file è impostato a .devdesc.xml. Tuttavia anche i file di descrizione, come i file .gsd per i moduli PROFIBUS DP, .eds- e dcf* per i dispositivi CAN, possono essere selezionati impostando il filtro rispettivo.

Non appena viene confermata la selezione facendo clic su OK, la finestra di dialogo si chiude e il nuovo dispositivo viene aggiunto nella struttura dei dispositivi nella finestra di dialogo Repository dispositivi. Gli errori rilevati durante l'installazione (ossia, file mancanti a cui si fa riferimento nella descrizione dispositivo) vengono segnalati nella parte inferiore della finestra di dialogo del Repository dispositivi.

NOTA: Durante l'installazione, i file di descrizione dispositivo e i file aggiuntivi a cui fa riferimento la descrizione vengono copiati in una posizione interna. La modifica dei file originali non ha effetti sui dispositivi installati. Per rendere effettive le modifiche, i dispositivi devono essere reinstallati. È utile aumentare il numero di versione interno di una descrizione dispositivo dopo una modifica.

NOTA: Il repository del dispositivo interno non deve mai essere modificato manualmente. Non copiare a/da qui i file. Utilizzare la finestra di dialogo Repository dispositivi per reinstallare, aggiungere o rimuovere i dispositivi.

Disinstalla

Fare clic su questo pulsante per rimuovere (disinstallare) il dispositivo selezionato. Il dispositivo viene rimosso dal repository dispositivi e non sarà più disponibile per l'uso nel sistema di programmazione.

L'elenco di dispositivi installati è proposto nel Catalogo hardware quando si aggiunge un oggetto dispositivo.

Installa DTM...

Fare clic su questo pulsante per eseguire la scansione del registro di Windows per individuare eventuali DTM. I risultati vengono visualizzati in un elenco che consente di selezionare i DTM da aggiungere al repository.

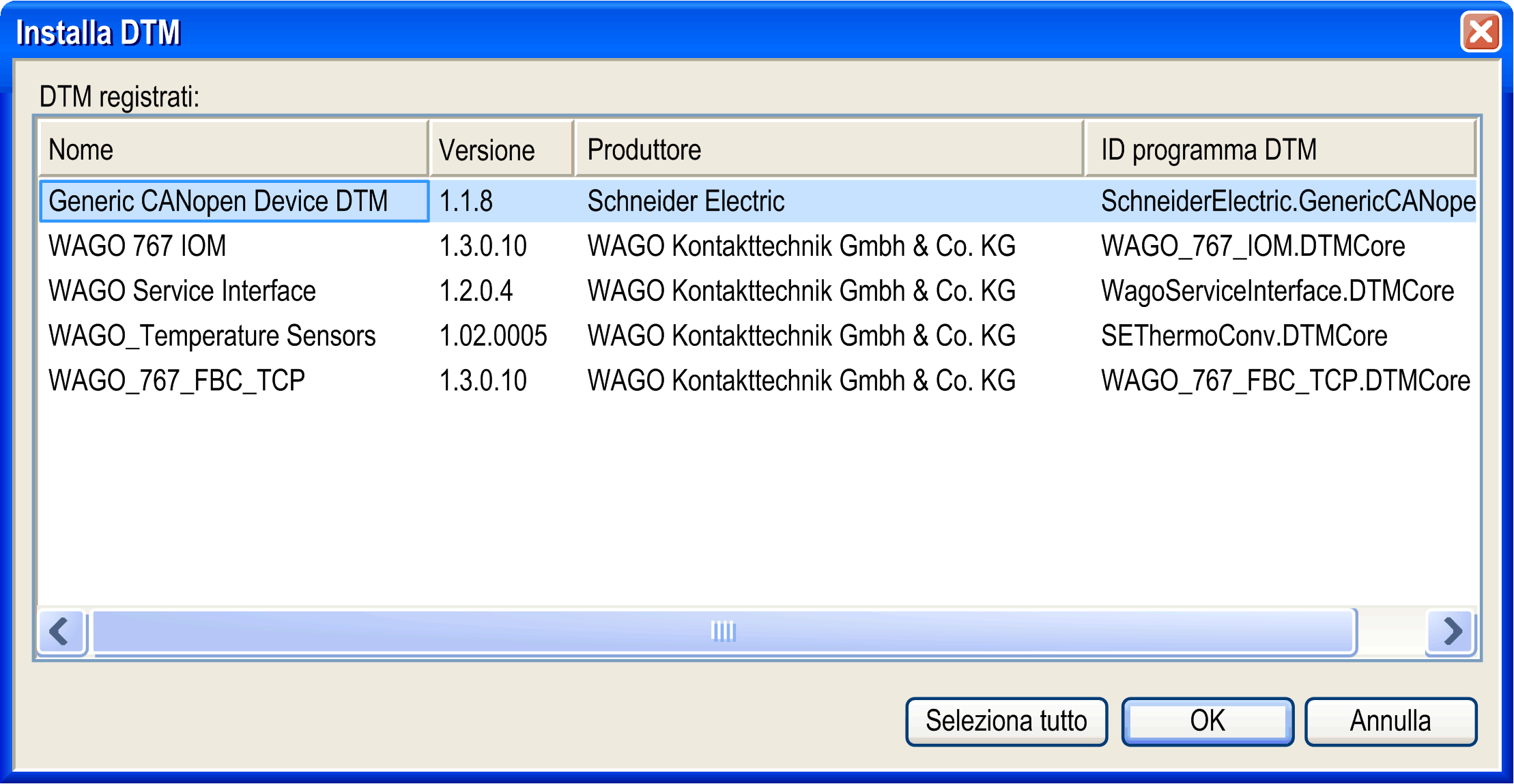

Finestra di dialogo Installa DTM

Questa finestra di dialogo fornisce un elenco dei DTM con informazioni su Nome, Versione, Fornitore ID programma DTM. Per installare i DTM nel repository dispositivo, selezionare il DTM desiderato e fare clic sul pulsante OK.

NOTA: L'installazione dei DTM nel sistema operativo Windows è indipendente da EcoStruxure Machine Expert e deve essere completata separatamente. I file di installazione dei DTM sono forniti dal fornitore hardware.

Renew Device Repository

I dispositivi obsoleti vengono contrassegnati da un segno giallo. Utilizzando la funzione Rinnova repository dispositivi, i dispositivi nel repository vengono aggiornati. Viene visualizzata una finestra di dialogo che chiede di confermare se si vuole continuare.

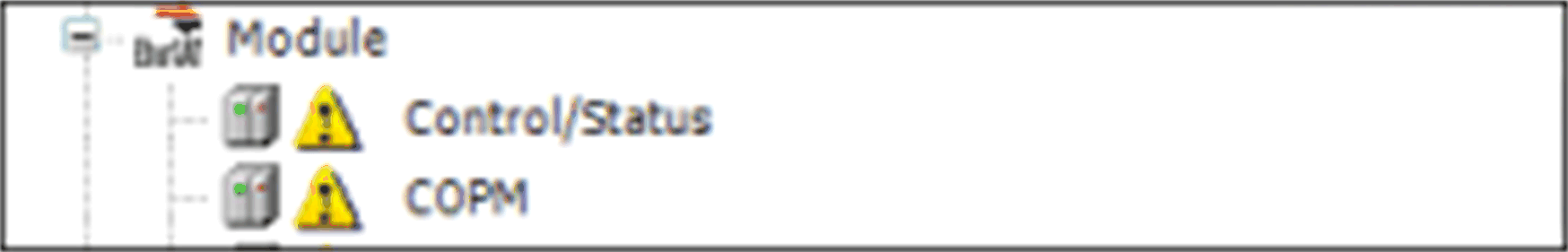

Moduli con descrizioni dispositivo obsolete

Dettagli...

Fare clic su questo pulsante per aprire una finestra di dialogo del dispositivo correntemente selezionato. Vengono visualizzate informazioni aggiuntive fornite dal file di descrizione dispositivo: Nome dispositivo, Nome fornitore, Categorie, Tipo, ID, Versione, Numero ordine e Descrizione.
