Prassi raccomandate per il cablaggio

Panoramica

Questa sezione descrive le linee guida per il cablaggio e la relativa miglior prassi da rispettare quando si utilizza il sistema M251 Logic Controller.

PERICOLO
	RISCHIO DI SHOCK ELETTRICO, ESPLOSIONE O SCARICA ELETTRICA Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura. Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato. Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SHOCK ELETTRICO, ESPLOSIONE O SCARICA ELETTRICA

Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura.
Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato.
Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	PERDITA DI CONTROLLO Il progettista degli schemi di controllo deve prendere in considerazione le potenziali modalità di errore dei vari percorsi di controllo e, per alcune funzioni di controllo particolarmente critiche, deve fornire i mezzi per raggiungere uno stato di sicurezza durante e dopo un errore di percorso. Esempi di funzioni di controllo critiche sono ad esempio l'arresto di emergenza e gli stop di fine corsa, l'interruzione dell'alimentazione e il riavvio. Per le funzioni di controllo critiche occorre prevedere sequenze di controllo separate o ridondanti. Le sequenze di controllo del sistema possono includere link di comunicazione. È necessario tenere presente le possibili implicazioni di ritardi di trasmissione imprevisti o di errori del collegamento. Osservare tutte le norme per la prevenzione degli incidenti e le normative di sicurezza locali.¹ Prima della messa in servizio dell'apparecchiatura, controllare singolarmente e integralmente il funzionamento di ciascun controller. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA DI CONTROLLO

Il progettista degli schemi di controllo deve prendere in considerazione le potenziali modalità di errore dei vari percorsi di controllo e, per alcune funzioni di controllo particolarmente critiche, deve fornire i mezzi per raggiungere uno stato di sicurezza durante e dopo un errore di percorso. Esempi di funzioni di controllo critiche sono ad esempio l'arresto di emergenza e gli stop di fine corsa, l'interruzione dell'alimentazione e il riavvio.
Per le funzioni di controllo critiche occorre prevedere sequenze di controllo separate o ridondanti.
Le sequenze di controllo del sistema possono includere link di comunicazione. È necessario tenere presente le possibili implicazioni di ritardi di trasmissione imprevisti o di errori del collegamento.
Osservare tutte le norme per la prevenzione degli incidenti e le normative di sicurezza locali.¹
Prima della messa in servizio dell'apparecchiatura, controllare singolarmente e integralmente il funzionamento di ciascun controller.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹ Per ulteriori informazioni, fare riferimento a NEMA ICS 1.1 (ultima edizione), "Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control" e a NEMA ICS 7.1 (ultima edizione), "Safety Standards for Construction and Guide for Selection, Installation, and Operation of Adjustable-Speed Drive Systems" o alla pubblicazione equivalente valida nel proprio paese.

Linee guida per il cablaggio

Per il cablaggio del sistema M251 Logic Controller è necessario applicare le regole seguenti:

I cavi di comunicazione devono essere tenuti separati dai cavi di alimentazione. Instradare questi 2 tipi di cablaggi in canaline separate.
Verificare che le condizioni operative e ambientali rientrino nei valori delle specifiche.
Utilizzare fili di dimensioni corrette per soddisfare i requisiti di tensione e corrente.
Usare conduttori in rame (requisito).
Usare cavi schermati a coppia intrecciata per le reti e per il bus di campo.

Utilizzare cavi schermati dotati di messa a terra adeguata per tutti i collegamenti di comunicazione. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Utilizza cavi schermati per tutti i segnali di comunicazione. Mettere a terra le schermature dei cavi per tutti i segnali di comunicazione in un punto singolo¹. Instradare i cavi di comunicazione separati dai cavi di alimentazione. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.

Per ulteriori informazioni, vedere Messa a terra di cavi schermati.

NOTA: Le temperature superficiali possono superare i 60 °C (140 °F).

Per garantire la conformità con gli standard IEC 61010, instradare il cablaggio (cavi collegati all'alimentazione principale) separatamente e separato dal cablaggio secondario (cablaggio a tensione extra bassa proveniente dalle sorgenti di alimentazione presenti). Se questo non è possibile, è necessario un doppio isolamento, come guarnizioni o rivestimenti.

Regole per la morsettiera a vite rimovibile

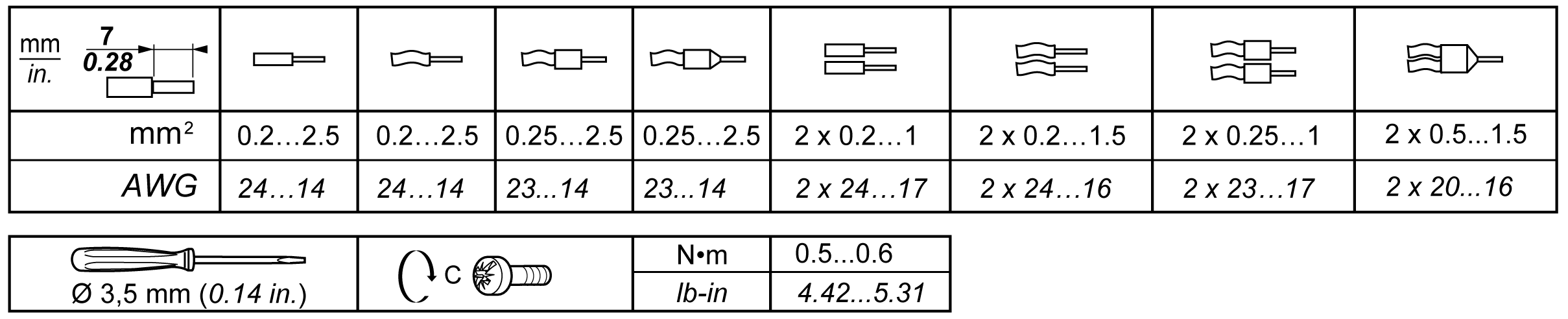

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a vite rimovibile con passo 5,08 (alimentazione):

È obbligatorio l'uso di conduttori di rame.

PERICOLO
	SCOSSA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO Serrare i collegamenti conformemente alle specifiche di coppia. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo cavi di dimensioni adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
