Di seguito sono riportate le caratteristiche descrittive del modulo elettronico TM5SDO16T.
Vedere anche Caratteristiche ambientali.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella tabella seguente vengono descritte le caratteristiche generali del modulo elettronico TM5SDO16T:
|
Caratteristiche generali |
|
|---|---|
|
Tensione di alimentazione nominale Sorgente di alimentazione |
24 Vcc Collegato al segmento di alimentazione I/O a 24 Vcc |
|
Campo di alimentazione |
20,4 - 28,8 Vcc |
|
Assorbimento corrente del segmento I/O a 24 Vcc |
40 mA |
|
Assorbimento corrente bus TM5 5 Vcc |
56 mA |
|
Potenza assorbita |
1,79 W max. |
|
Massa |
24 g (0.8 oz) |
|
Codice ID per l'aggiornamento del firmware |
56839 dec |
Nella tabella seguente vengono descritte le caratteristiche delle uscite del modulo elettronico TM5SDO16T:
|
Caratteristiche delle uscite |
||
|---|---|---|
|
Canali di uscita |
16 |
|
|
Tipo di cablaggio |
1 filo |
|
|
Corrente di uscita |
0,5 A max. per uscita |
|
|
Corrente di uscita totale |
8 A max. |
|
|
Tensione di uscita |
24 Vcc |
|
|
Campo tensione di uscita |
Da 20,4 a 28,8 Vcc |
|
|
Declassamento |
Vedere la sezione su Declassamento di corrente |
|
|
Caduta di tensione |
0.1 Vdc max a 0,5 A corrente nominale |
|
|
Corrente di dispersione allo spegnimento |
5 µA |
|
|
Tempo di accensione |
300 µs max |
|
|
Tempo di spegnimento |
300 µs max |
|
|
Diagnostica di uscita |
Monitoraggio di uscita con 10 ms di ritardo, la funzione è attivata o disattivata dal software. |
|
|
Protezione uscite |
Contro cortocircuito e sovraccarico, protezione termica |
|
|
Corrente di picco su uscita in cortocircuito |
3 A max |
|
|
Riarmo automatico dopo cortocircuito o sovraccarico |
Sì, 10 ms min a seconda della temperatura interna |
|
|
Protezione da polarità inversa |
Sì |
|
|
Tensione di blocco |
Tipico 45 V CC |
|
|
Frequenza di commutazione |
Carico resistivo |
500 Hz max |
|
Carico induttivo |
Vedere le caratteristiche dei carichi induttivi di commutazione |
|
|
Isolamento |
Tra ingresso e bus interno |
Vedere la nota 1 |
|
Tra i canali |
Non isolato |
|
1 L'isolamento del modulo elettronico è 500 Vac RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vdc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vdc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vca RMS.

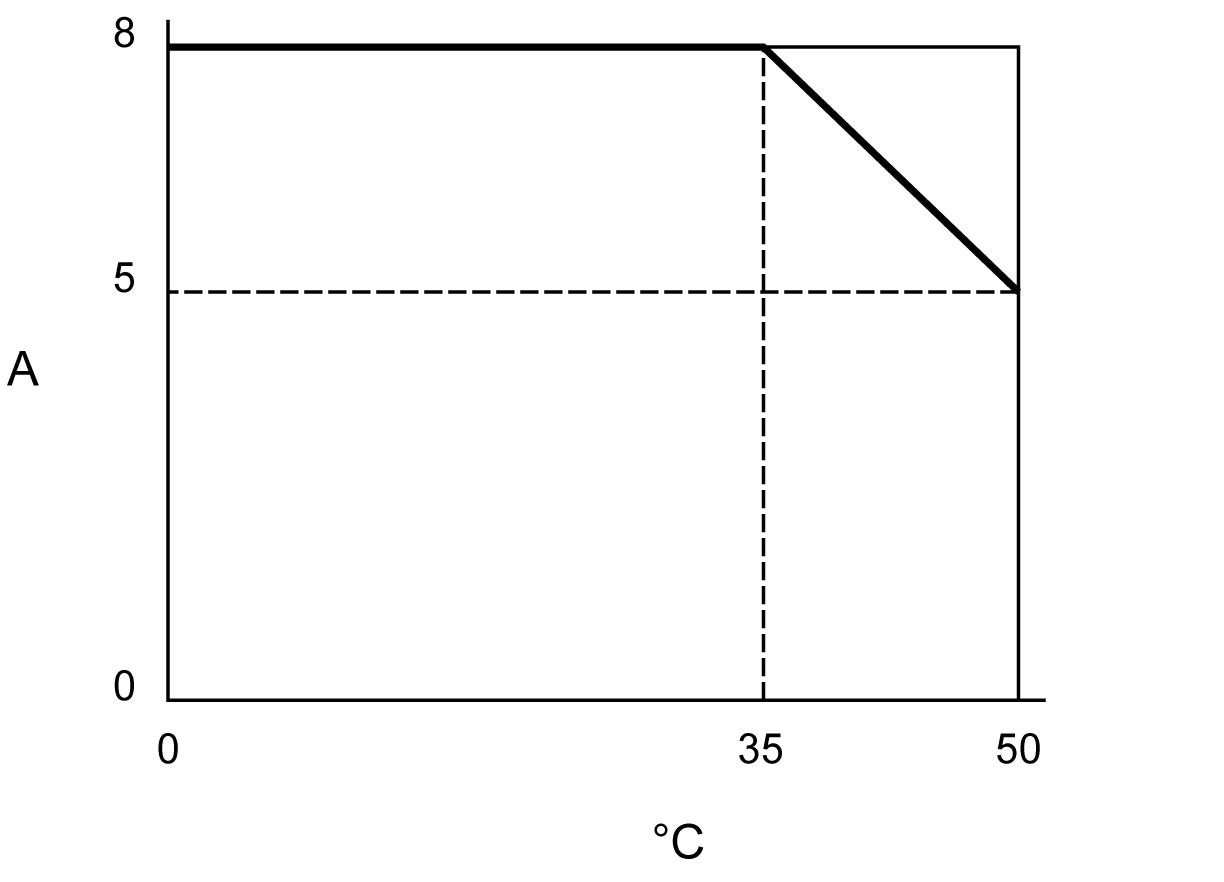

La seguente illustrazione mostra il declassamento di corrente nell'installazione verticale:
A Corrente totale
°C Temperatura ambiente

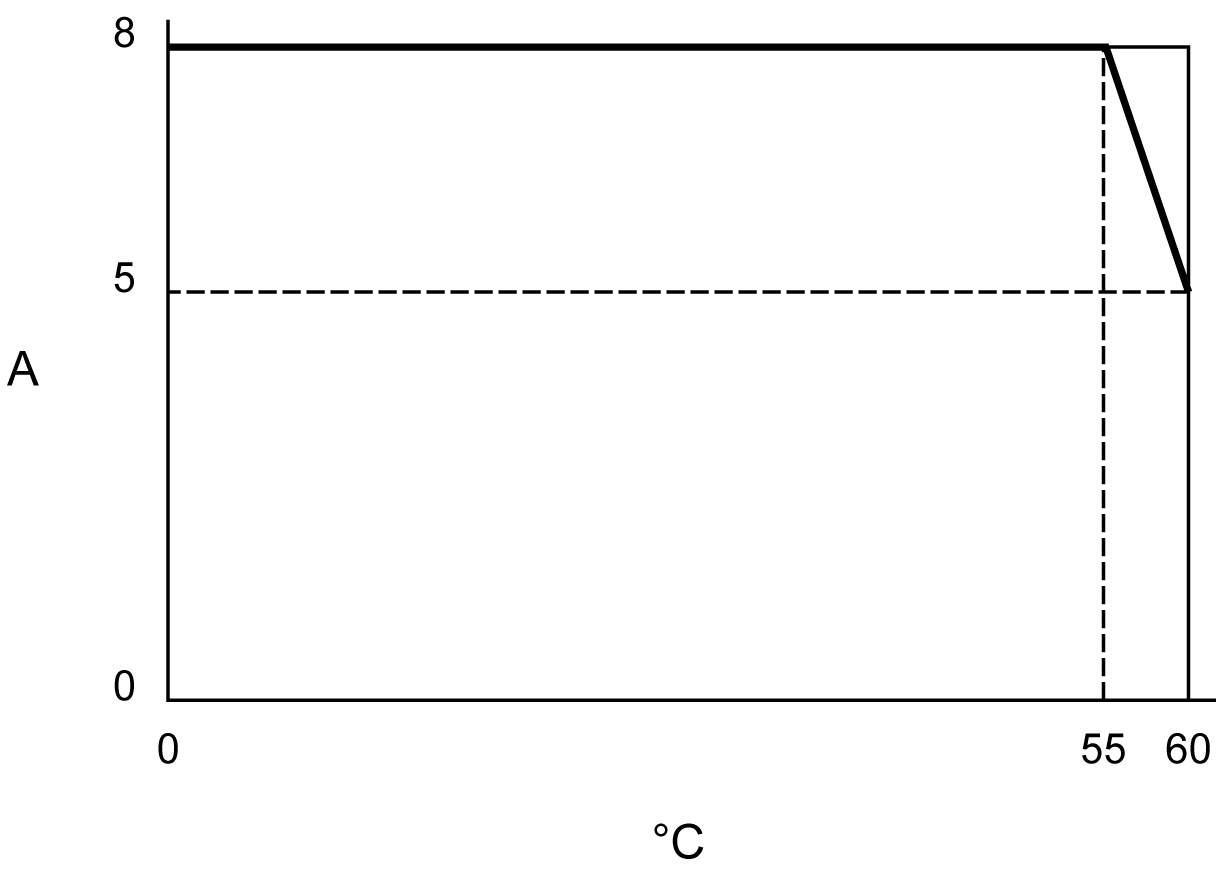

La seguente illustrazione mostra il declassamento di corrente nell'installazione orizzontale:
A Corrente totale
°C Temperatura ambiente
Commutazione carichi induttivi

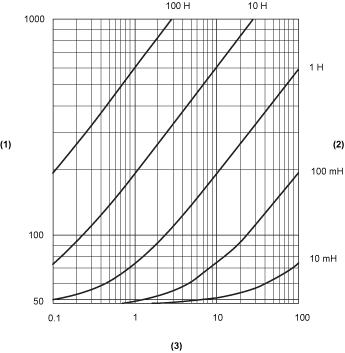

Le curve seguenti rappresentano le caratteristiche di commutazione dei carichi induttivi per il modulo elettronico TM5SDO16T.
1 Resistenza carico in Ω
2 Induttanza del carico
3 Cicli operativi max / secondo
