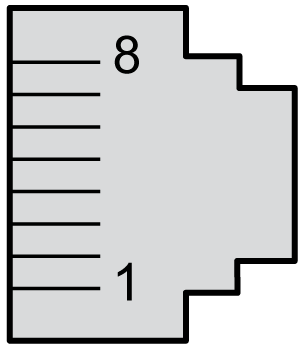

L'illustrazione mostra i pin della porte Sercos:
Questa tabella descrive l'assegnazione dei pin delle porte Sercos:
|
Pin |
Segnale |
Descrizione |
|---|---|---|
|
1 |
TD+ |
Trasmissione dati + |
|
2 |
TD- |
Trasmissione dati - |
|
3 |
RD+ |
Ricezione dati + |
|
4 |
- |
Riservato |
|
5 |
- |
Riservato |
|
6 |
RD- |
Ricezione dati - |
|
7 |
- |
Riservato |
|
8 |
- |
Riservato |
