1

在设备树中，双击内嵌功能 > HSC。

2

从 HSC0• > 类型下拉菜单中将类型设置为 Main。

3

随即创建 Main 类型的实例，您可以通过变量字段重新命名该实例。

4

从 HSC0• > 参数 > 模数下拉菜单中将模式设置为模数回路。

5

设置参数 > 预设/模数的模数值

6

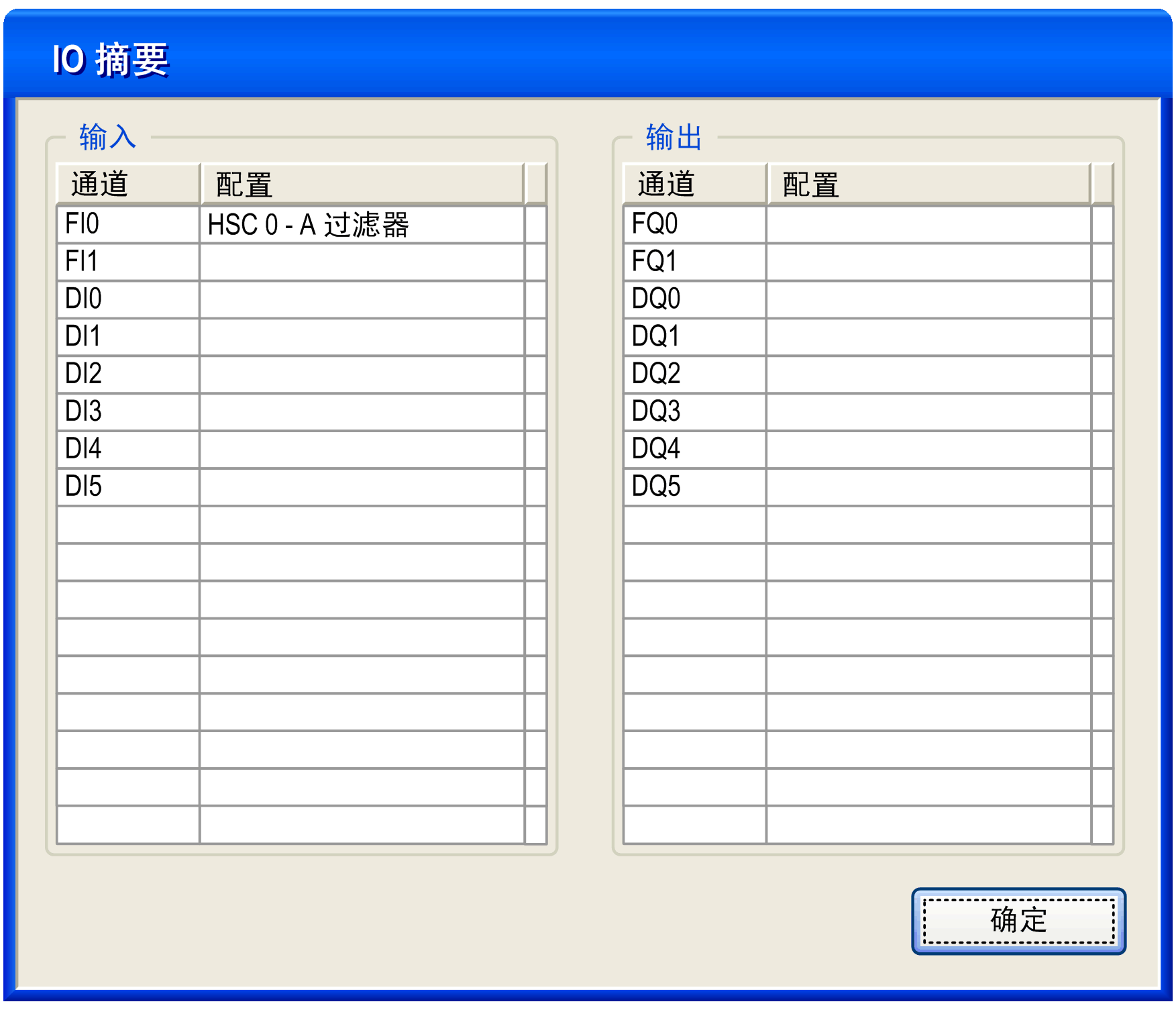

从 HSC0• > 时钟输入 > 输入模式下拉菜单中选择输入模式值。这样将启用 A 过滤器（和 B 过滤器，具体取决于使用的输入模式）。

7

从时钟输入 > A 过滤器（和适用时的 B 过滤器）下拉菜单中设置抗跳动过滤值。

8

还可以从 HSC0• > 辅助输入 > SYNC 或 EN 或 CAP 下拉菜单中启用 SYNC、EN（仅当输入模式 = 单相时）和 CAP 辅助输入，以通过物理输入启用同步功能、启用功能和捕捉功能。

9

还可以从下拉菜单中启用阈值，具体方法是选择 HSC0• > 阈值 > 阈值 0 > 启用/禁用，以准许比较功能并配置反射输出。

注意： 对于模数回路模式，配置的值必须遵循以下规则：

0 < 阈值 0 值 < 阈值 1 值 <（模数 - 1）

A, B

4 微秒

50 kHz

40 微秒

14.5 kHz
