Simple 类型编程

Simple 类型编程

概述

Simple 类型始终由 HSCSimple 功能块进行管理。

注意：如果使用 HSCSimple 功能块管理其他 HSC 类型，则在编译时将检测到错误。

添加 HSCSimple 功能块

步骤	描述
1	将库 > 控制器 > HMISCU > HMISCU_HSC > HSCSimple 功能块拖到应用程序树 > HMISCUxx5 > POU，然后将其放到窗口下方的 Start Here 框。
2	实例名称位于设备树 > HMISCU••5 > 内嵌功能 > HSC > HSC0• 的变量字段中，而 HSC0• > 类型设置为 Simple。
注意：此方法适用于 ST、LD 或 FBD 语言。

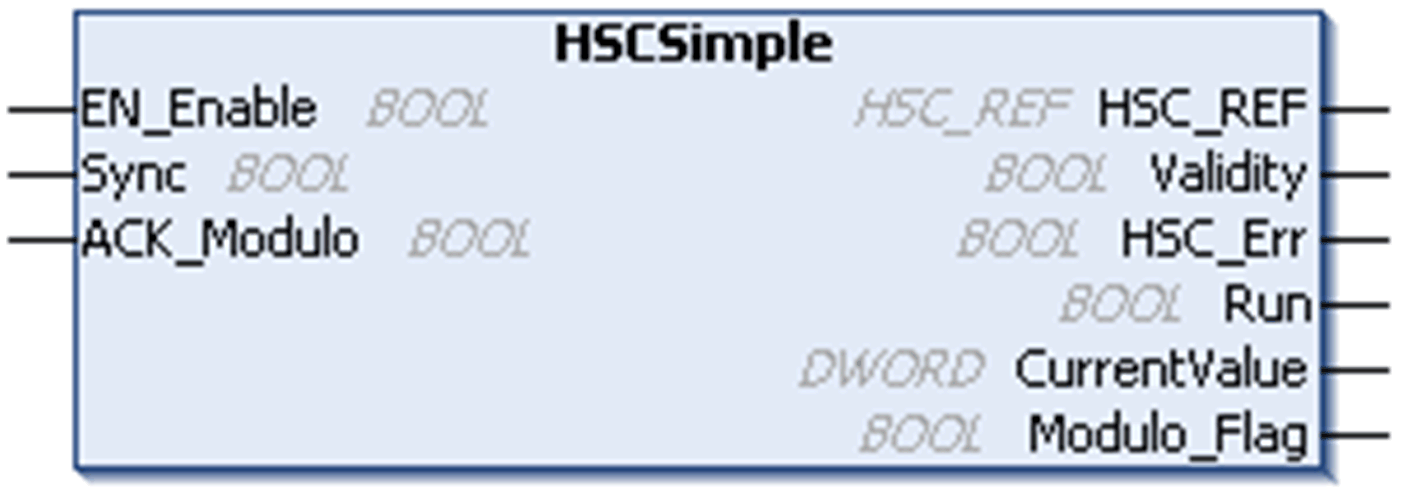

I/O 变量用法

下表介绍了功能块的不同引脚在一次性模式中的使用方法。

下表描述了输入变量：

输入	类型	注释
EN_Enable	BOOL	TRUE = 准许对当前计数器值进行更改。
Sync	BOOL	在上升沿，使用配置的预设值设置计数器值
ACK_Modulo	BOOL	未使用

下表描述了输出变量：

输出	类型	注释
HSC_REF	HSC_REF	HSC 的参考。与功能块的 HSC_REF_IN 输入引脚配合使用。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。
HSC_Err	BOOL	TRUE = 表示检测到错误。使用 HSCGetDiag 功能块获得有关此检测到的错误的详细信息。
Run	BOOL	TRUE = 计数器正在运行。当 CurrentValue 达到 0 时切换到 FALSE。需要 Sync 的上升沿来重新启动计数器。
CurrentValue	DWORD	计数器的当前计数值。
Modulo_Flag	BOOL	未使用
