属性

概述

IEC 61131-3 标准的扩展的属性可用作一种面向对象的编程方法。其由一对访问器方法（Get、Set）组成。它们允许将 POU 或 GVL 内部声明的变量的读取或写入访问封装到函数调用中，同时保留变量访问语法。

要将属性作为对象在程序或功能块、GVL 或接口节点下插入，可在应用程序树中选择节点，单击绿色加号按钮，并执行命令属性。作为备选方法，可右键单击节点并从上下文菜单执行命令添加对象 > 属性。

在添加属性对话框中，指定名称、返回类型、所需实现语言以及可选择指定的 Access Specifier。

可使用与方法所用相同的以下访问说明符：

  • PUBLIC

  • PRIVATE

  • PROTECTED

  • INTERNAL

  • ABSTRACT

注： 也可在接口中声明属性。

EcoStruxure Machine Expert 利用功能块内的继承简化面向对象的编程：当在继承自另一功能块的功能块上执行添加对象时，列出基本功能块中使用的动作、方法、属性和转换元素以供选择：

  • 在基本功能块中定义的访问说明符为 PUBLIC、PROTECTED 和 INTERNAL 的动作、方法、属性和转换元素可供选择。您可以调整继承对象的定义。在继承对象中，将相同的访问说明符分配给源元素。

  • 访问说明符为 PRIVATE 的动作、方法、属性和转换不可选择，因为对基本功能块的访问受限。

属性的 Get 和 Set 访问器

名为访问器的两个特殊方法将自动插入应用程序树中的属性对象下。如果属性只能用于写入或读取，可删除其中一个。和属性一样（请参阅之前内容），可在显式添加访问器时，通过添加对象对话框在声明部分向访问器分配访问修饰符。

  • Set 访问器在写入属性时被调用。

  • Get 访问器在读取属性时被调用。

示例：

功能块 FB1 具有使用本地变量 milli 的属性 seconds。该变量由属性 Get 和 Set 确定：

Get 实现示例

seconds := milli / 1000;

Set 实现示例

milli := seconds * 1000;

您可写入功能块的属性（Set 方法），例如通过 fbinst.seconds := 22; 来写入。

（fbinst 是 FB1 的实例）。

您可读取功能块的属性（Get 方法），例如通过 testvar := fbinst.seconds; 来读取。

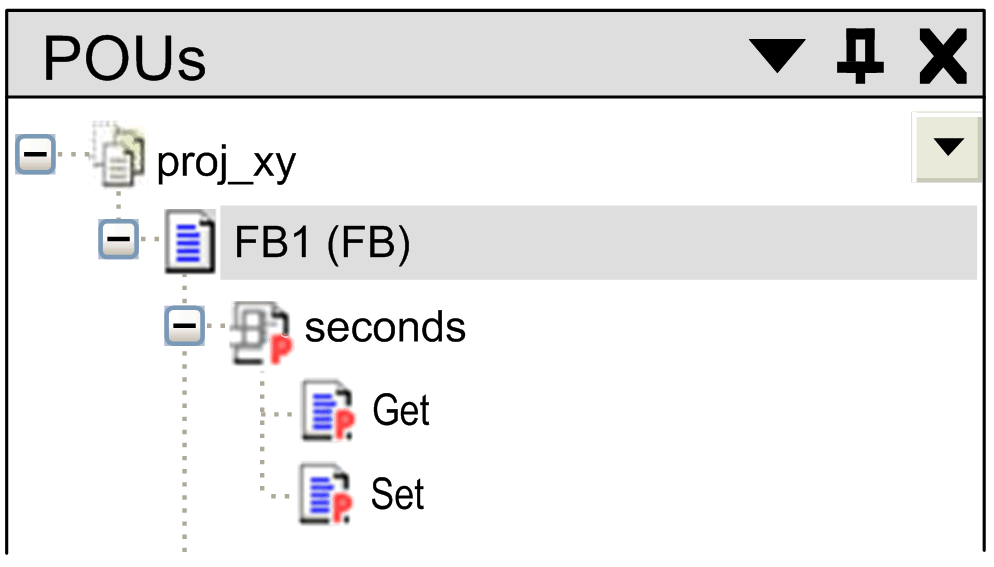

在下面的示例中，会将属性 seconds 分配至功能块 FB1：

属性可具有额外的局部变量但是没有额外的输入，并且和功能或方法相比也不能有额外输出。

注： 将方法或属性从 POU 复制或移动到接口时，将自动删除包含的实现。从接口复制或移动到 POU 时，需要指定所需的实现语言。

监控属性

可借助内联监视或监视列表于在线模式下监视属性。监控属性的前提条件是添加了 pragma {attribute 'monitoring' := 'variable'} （请参阅属性监控一章）。
