访问新控制器

概述

若要访问新控制器，首先必须根据 EcoStruxure Machine Expert PC 的网络来调整控制器的网络设置。本章提供了一个分步说明示例。

示例

此示例说明了从 IP 地址为 192.168.1.10 以及子网为 255.255.255.0 的 PC 访问 IP 地址为 192.168.1.33 的 M262 所需执行的步骤。

步骤

操作

1

使用以太网电缆，将控制器直接连接到运行 EcoStruxure Machine Expert 的 PC 或连接到该 PC 所在的网络。

2

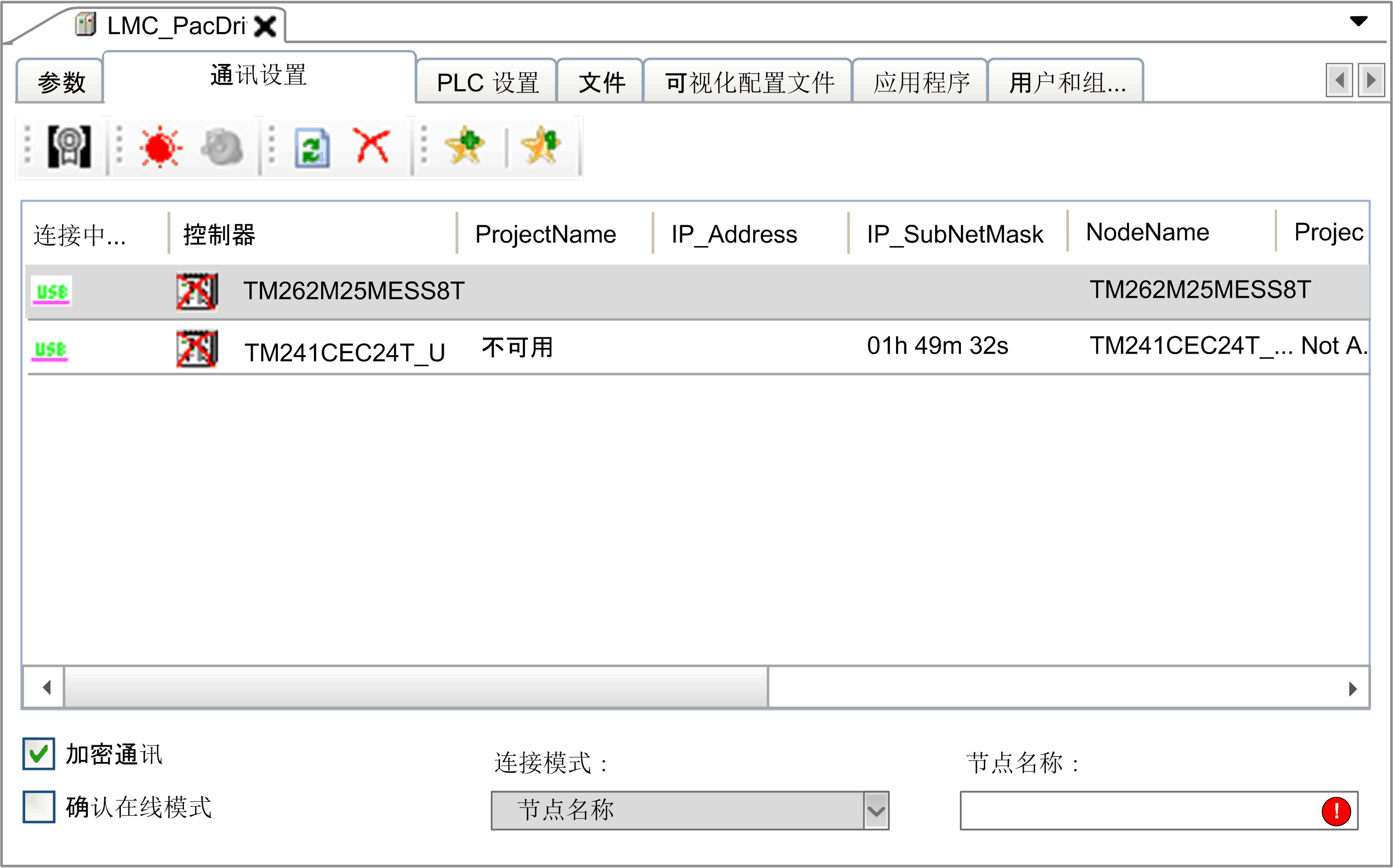

在 EcoStruxure Machine Expert 中，打开设备编辑器的通讯设置视图。

结果：M262 控制器将包括在列表中。

3

若要调整控制器的通讯设置，请右键单击通讯设置列表中的控制器，然后执行上下文菜单中的命令编辑通讯设置...。

结果：编辑通讯设置对话框打开。

4

在编辑通讯设置对话框中，请输入网络中可用的任意 IP 地址。

当配置 IP 地址时，请参考下面的危险消息。

5

单击确定以确认编辑通讯设置对话框。

6

在通讯设置视图中，连接到控制器。

认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。

 警告
意外的设备操作
  • 确认所有设备均有唯一的地址。
  • 从系统管理员处获取 IP 地址。
  • Vérifiez que l'adresse IP de l'équipement est unique avant de mettre le système en service.
  • 请不要将同一个 IP 地址分配给网络上的任何其他设备。
  • 在克隆包括以太网通讯的任何应用程序后将 IP 地址更新为唯一的地址。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
注： 某些控制器可使用一个有助于防止其被远程访问的参数（LMC •0•C 控制器的 RemoteCommunicationAccess 参数）。
