短参考和索引在内

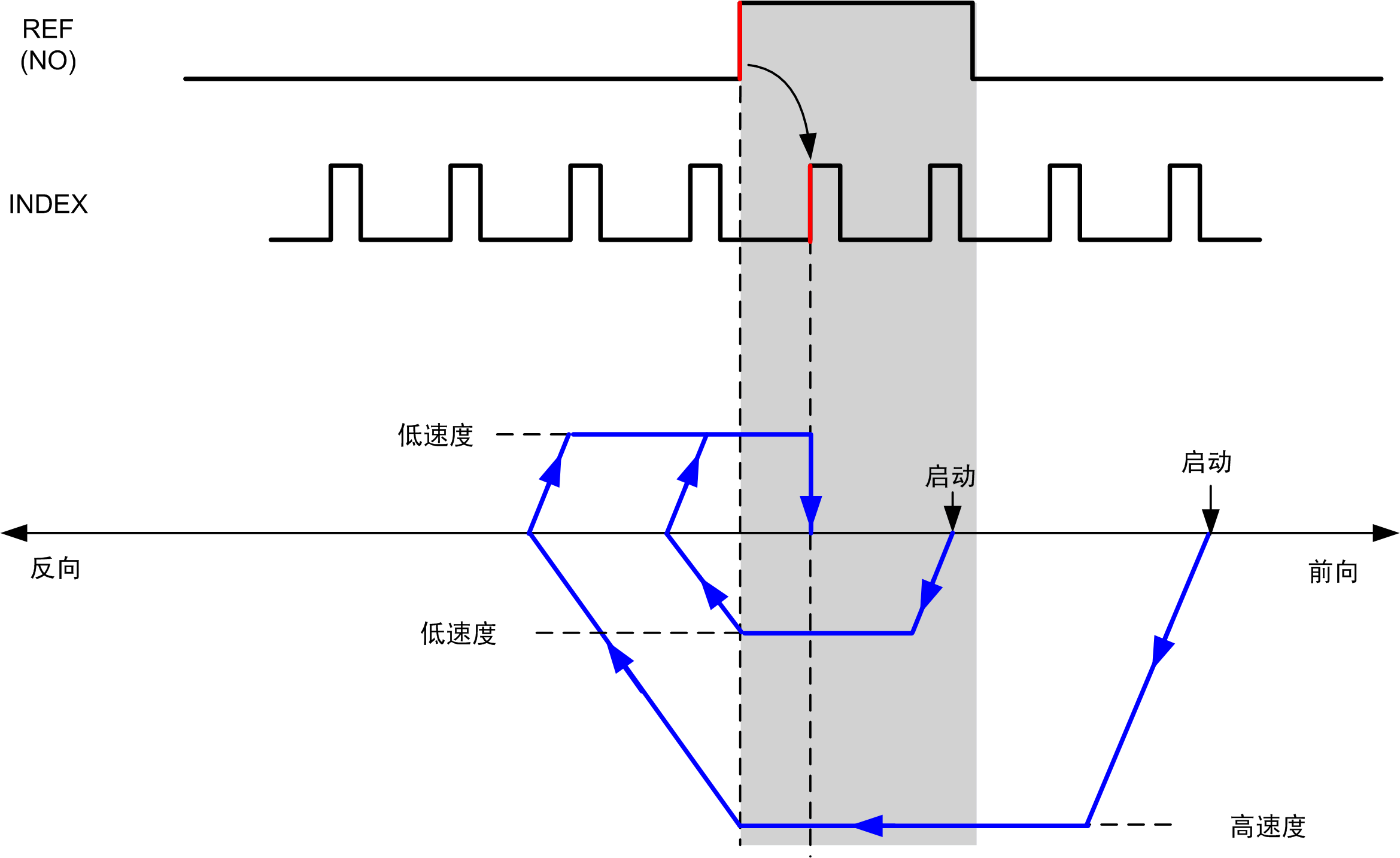

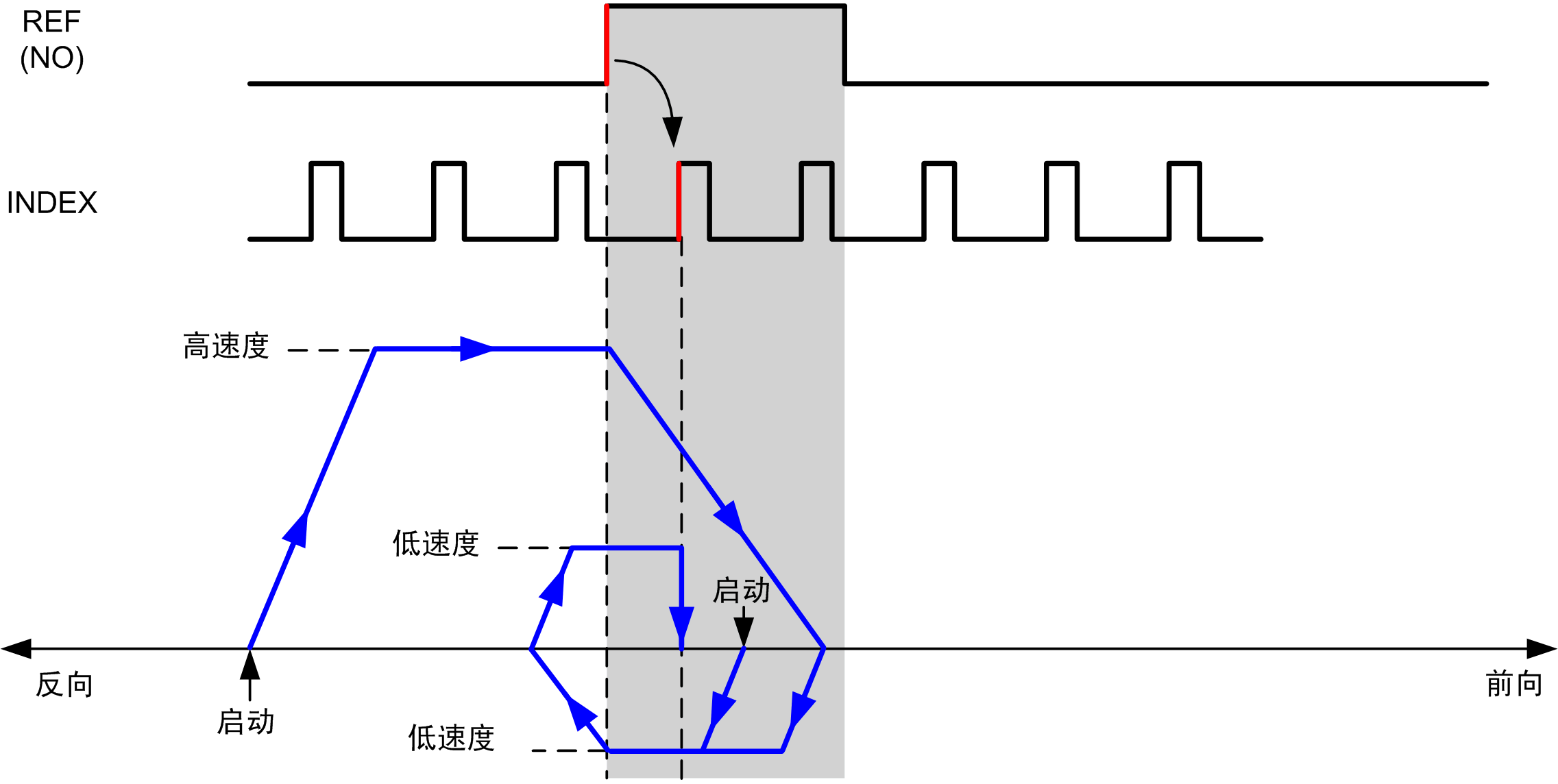

短参考和索引在内：正向

回归到前向参考开关上升沿后的第一个索引。

初始运动方向取决于参考开关的状态：




REF (NO)   参考点（常开）






REF (NO)   参考点（常开）

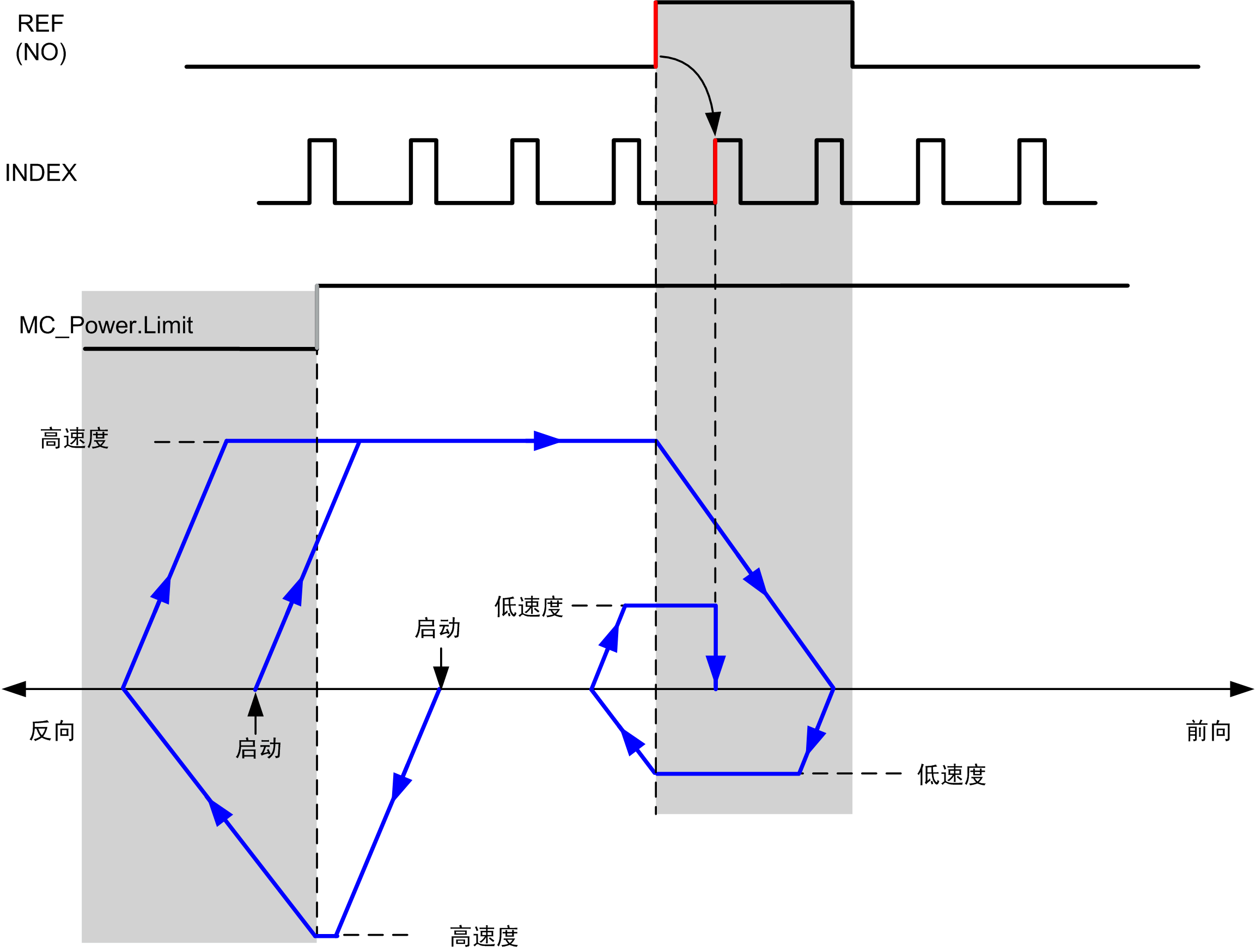

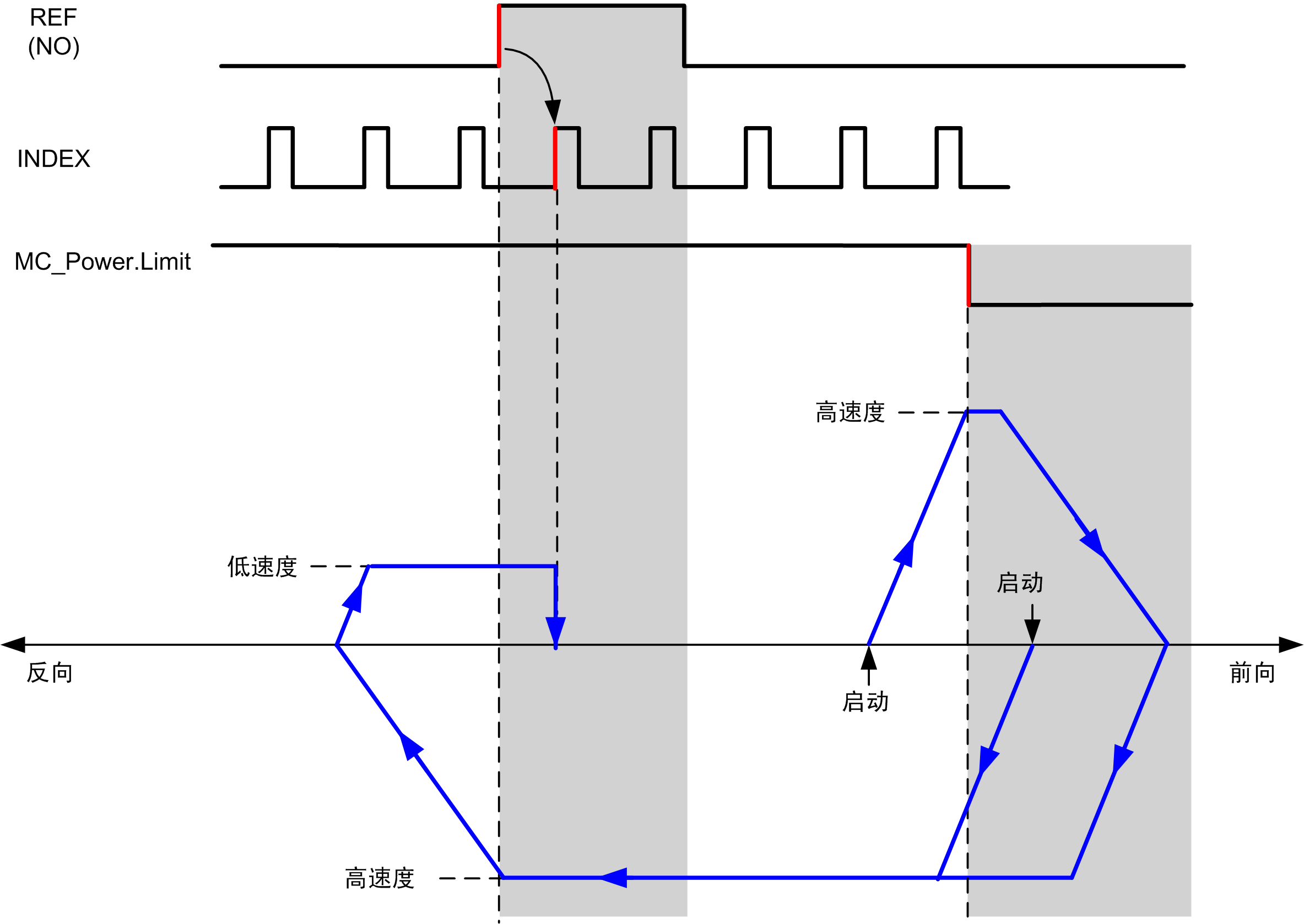

短参考和索引在内：负向

回归到前向参考开关上升沿后的第一个索引。

初始运动方向取决于参考开关的状态：




REF (NO)   参考点（常开）






REF (NO)   参考点（常开）
