接线最佳做法

概述

本节介绍使用 M251 Logic Controller 系统时应遵守的接线准则和相关最佳做法。

危险
	存在电击、爆炸或电弧闪光危险在卸除任何护盖，或安装或卸除任何附件、硬件、电缆或导线之前，先断开所有设备的电源连接（包括已连接设备），此设备的相应硬件指南中另有指定的特定情况除外。根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。在操作本设备及相关产品时，必须使用指定电压。未按说明操作将导致人身伤亡等严重后果。

危险

存在电击、爆炸或电弧闪光危险

未按说明操作将导致人身伤亡等严重后果。

警告
	失去控制任何控制方案的设计者都必须考虑到控制路径可能出现故障的情况，并为某些关键控制功能提供一种方法，使其在出现路径故障时以及出现路径故障后恢复至安全状态。这些关键控制功能包括紧急停止、越程停止、断电重启以及类似的安全措施。对于关键控制功能，必须提供单独或冗余的控制路径。系统控制路径可包括通讯链路。必须对暗含的无法预料的传输延迟或链路失效问题加以考虑。遵守所有事故预防规定和当地的安全指南。¹ 为了保证正确运行，在投入使用前，必须对设备的每次执行情况分别进行全面测试。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

警告

失去控制

任何控制方案的设计者都必须考虑到控制路径可能出现故障的情况，并为某些关键控制功能提供一种方法，使其在出现路径故障时以及出现路径故障后恢复至安全状态。这些关键控制功能包括紧急停止、越程停止、断电重启以及类似的安全措施。
对于关键控制功能，必须提供单独或冗余的控制路径。
系统控制路径可包括通讯链路。必须对暗含的无法预料的传输延迟或链路失效问题加以考虑。
遵守所有事故预防规定和当地的安全指南。¹
为了保证正确运行，在投入使用前，必须对设备的每次执行情况分别进行全面测试。

未按说明操作可能导致人身伤亡或设备损坏等严重后果。

¹ 有关详细信息，请参阅 NEMA ICS 1.1（最新版）中的“安全指导原则 - 固态控制器的应用、安装和维护”以及 NEMA ICS 7.1（最新版）中的“结构安全标准及可调速驱动系统的选择、安装与操作指南”或您特定地区的类似规定。

在对 M251 Logic Controller 系统接线时，必须遵循以下规则：

对所有通讯连接使用正确接地的屏蔽电缆。如果不对这些连接使用屏蔽电缆，则电磁干扰会减弱信号。信号衰减会导致控制器或连接的模块和设备意外执行。

警告
	意外的设备操作对所有通讯信号使用屏蔽电缆。为所有通讯信号在单点¹ 对电缆屏蔽层接地。将通讯与电源电缆分开布线。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

¹如果连接至等电位接地面，以避免在出现电源系统短路电流时损坏电缆屏蔽层，则允许进行多点接地。

有关更多详细信息，请参阅屏蔽电缆接地。

注：表面温度可能超过 60 °C (140 °F)。

为符合 IEC 61010 标准，应单独布置主要接线（连接到主电源的导线）并将其与二次接线（来自介入电源的超低压接线）隔开。如果无法分开布线，则必须进行双重绝缘，如接线或电缆增益。

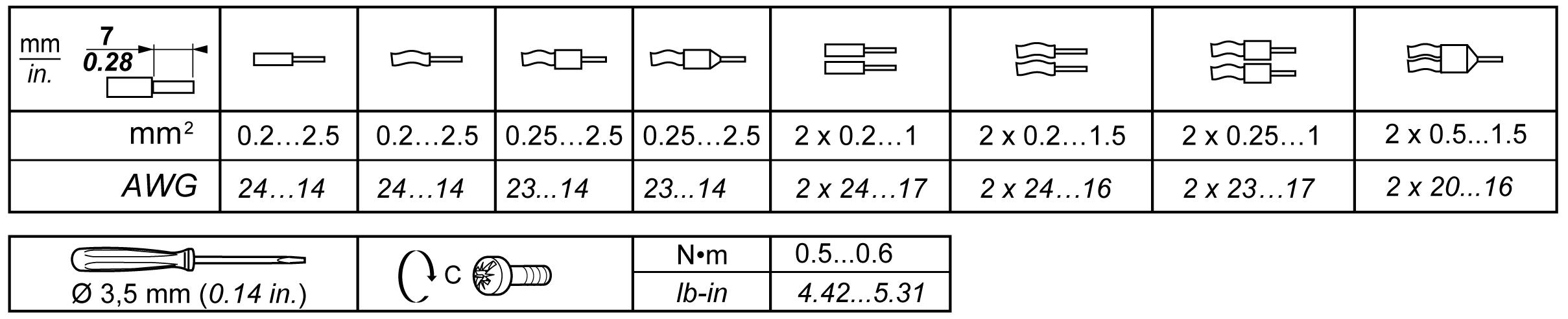

下表显示了用于 5.08 毫米间距的可插拔螺钉端子块（电源）的电缆类型与电线规格：

要求使用铜导线。

危险
	接线松动会造成电击按照扭矩规格紧固连接。未按说明操作将导致人身伤亡等严重后果。

危险
	火灾危险对于电源的最大电流容量，仅使用正确的导线规格。未按说明操作将导致人身伤亡等严重后果。
