危险

存在电击、爆炸或电弧闪光危险

o在卸除任何护盖或门，或安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备（包括已连接设备）的电源连接，但设备的相应硬件指南中另有指定的特定情况除外。

o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。

o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。

o在操作本设备及相关产品时，必须使用指定电压。

如果不遵守这些说明，将会导致死亡或严重伤害。

注意

静电放电

o将电子组件存储在其防护性的包装中，直到开始装配时才可取出。

o仅触摸模块的外壳。

o采取必要的防静电措施。

不遵循上述说明可能导致设备损坏。

1

从防护性的包装中取出一体型 I/O。检查一体型 I/O 是否存在明显的机械损坏。

2

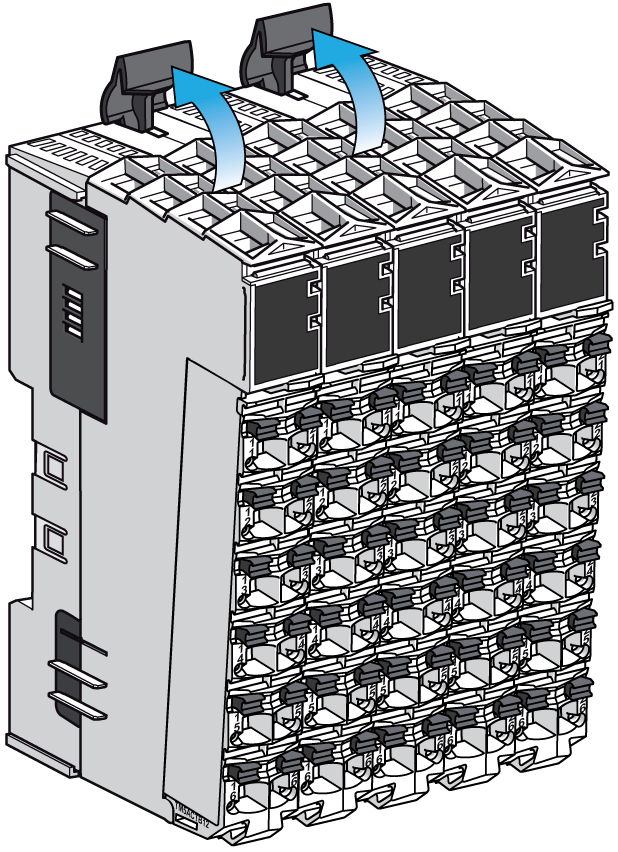

将锁定杆向上推到底。这会打开锁定机制。

3

拆卸前面的 TM5 组件（控制器的最后一个嵌入式模块或一体型 I/O 之前的最后一个扩展模块）的端子块。

注意： 切记要在安装片段之后重新安装卸掉的端子块。

如果已经安装，则从前面的 TM5 组件中拆卸右锁定板。

4

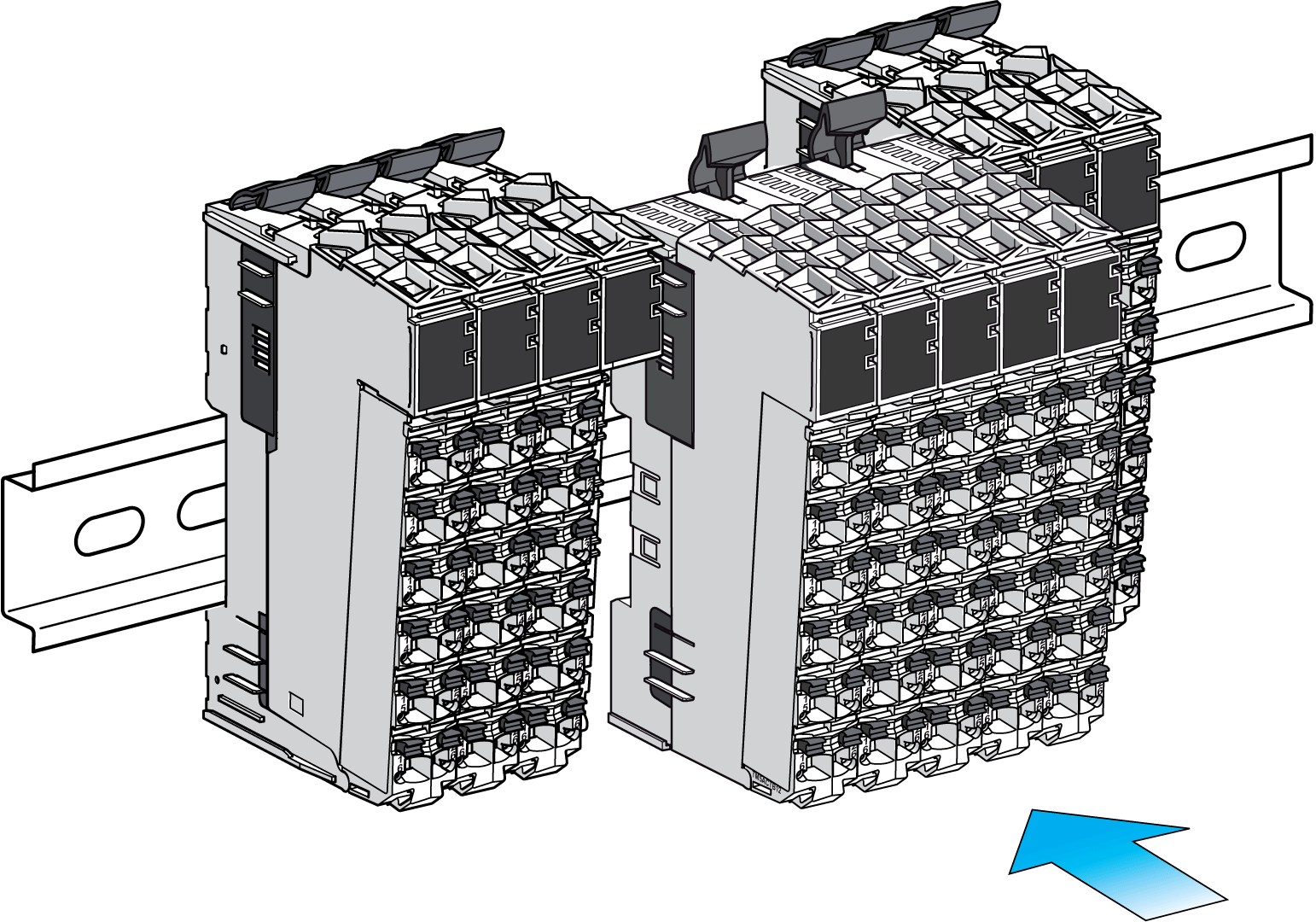

将一体型 I/O 插入前面的 TM5 组件的导架中，朝安装导轨滑入一体型 I/O，然后按下两个锁定杆将其固定。

5

安装右锁定板。
