本节介绍 TM5 系统 的正确安装位置。
本地、远程和分布式配置遵循相同规则。
TM5 系统 只能位于正确或可接受安装位置图中所示的位置处。

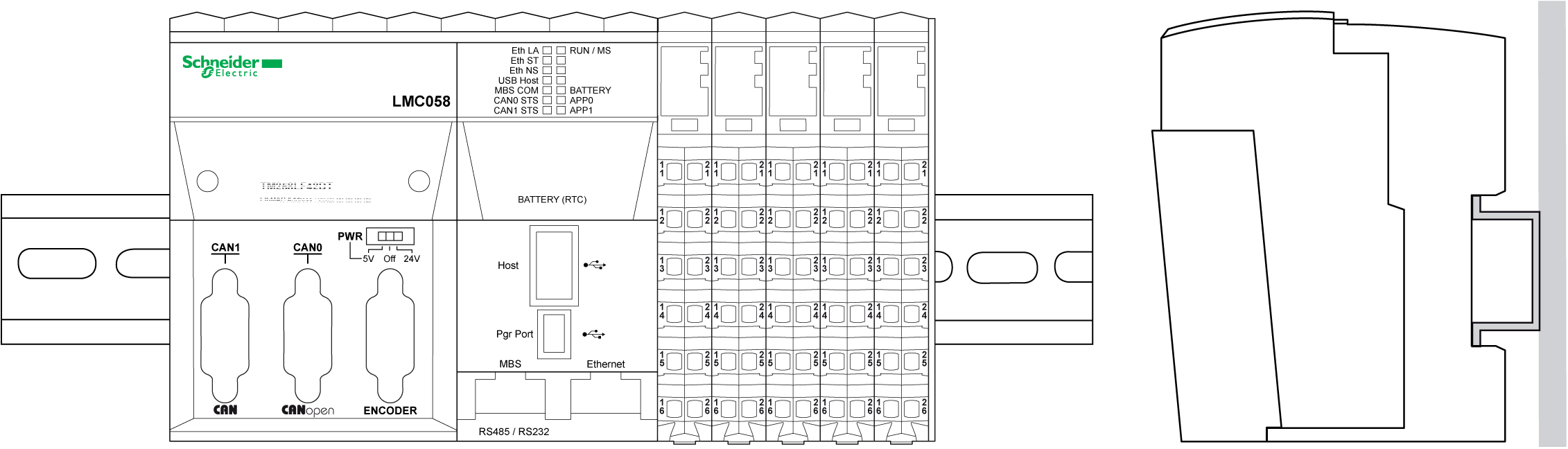

TM5 系统 必须水平安装在垂直面上，如下图所示：
注意： 为保持适当的通风并维持环境温度，请按照环境特性中所述保留足够的间距。
TM5 系统 的安装位置应尽可能处于如上图所示的位置。

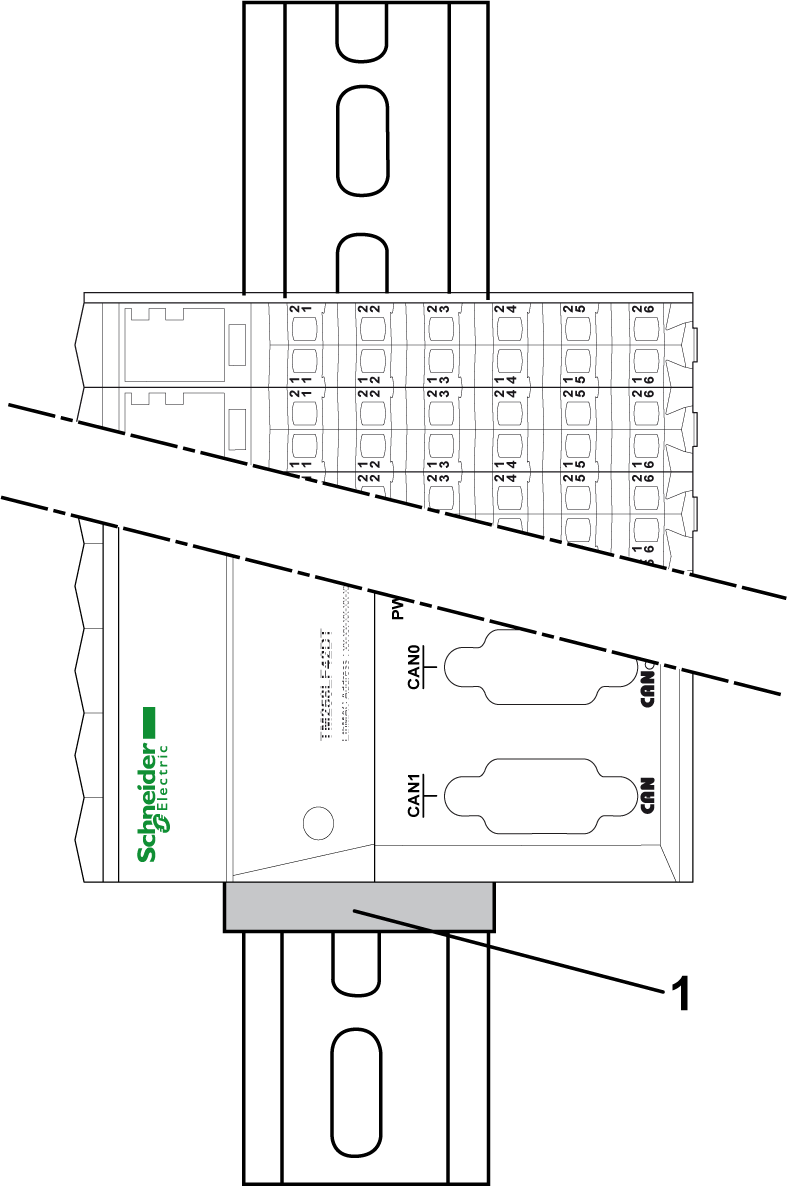

也可以将 TM5 系统 垂直安装在垂直面上，如下图所示。
1 端托架
注意： 对于此安装位置中的本地配置，扩展模块必须位于控制器的顶部。
注意： TM5 配置（控制器或片段）的第一个元件必须固定，以防滑动。可以使用端托架（例如参考号 AB1 AB8R35）来帮助固定配置。
注意： 垂直安装 TM5 配置时，温度范围限制在 -10 至 50℃（14 至 122°F）之间。
下图显示了不正确的安装位置：
