报警继电器接线

概述

M262 Logic/Motion Controller 具有可接线到外部报警的集成继电器接口。

接线剥线和接线尺寸

报警继电器通过 M262 Logic/Motion Controller 正面的 5.08 毫米间距的可插拔螺钉端子块接线。有关详细信息，请参阅端子块的规则。

将报警继电器用于执行器电源

按照以下步骤，将报警继电器用于执行器电源：

步骤	操作
1	使用主接触器打开 M262 Logic/Motion Controller 的电源。

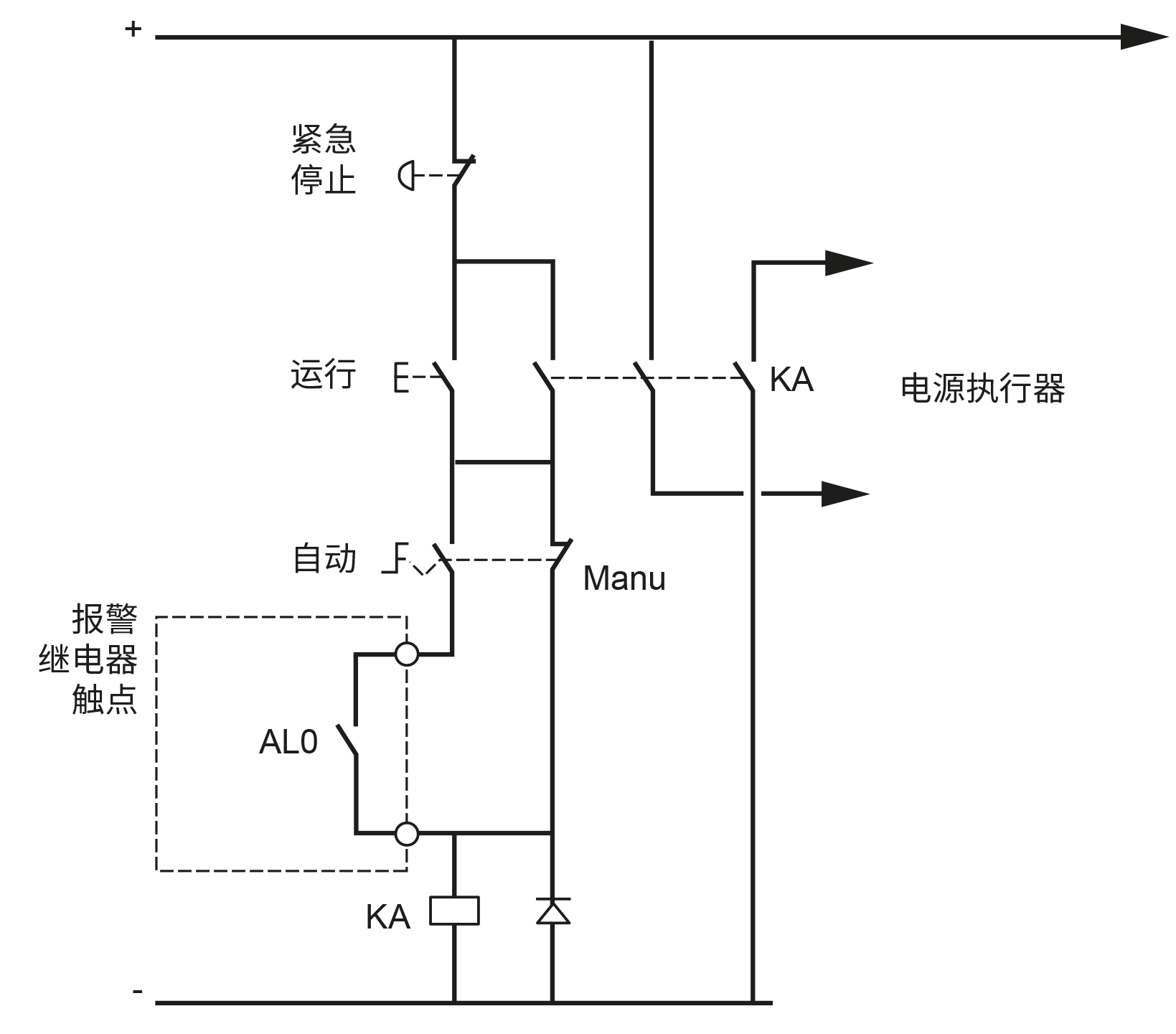

2	M262 Logic/Motion Controller 通电后，使用 KA 接触器打开执行器的输出电源。下面的接线图显示了采用直流供电的 M262 Logic/Motion Controller： 在自动运行模式下，KA 接触器由电源模块的报警继电器控制。

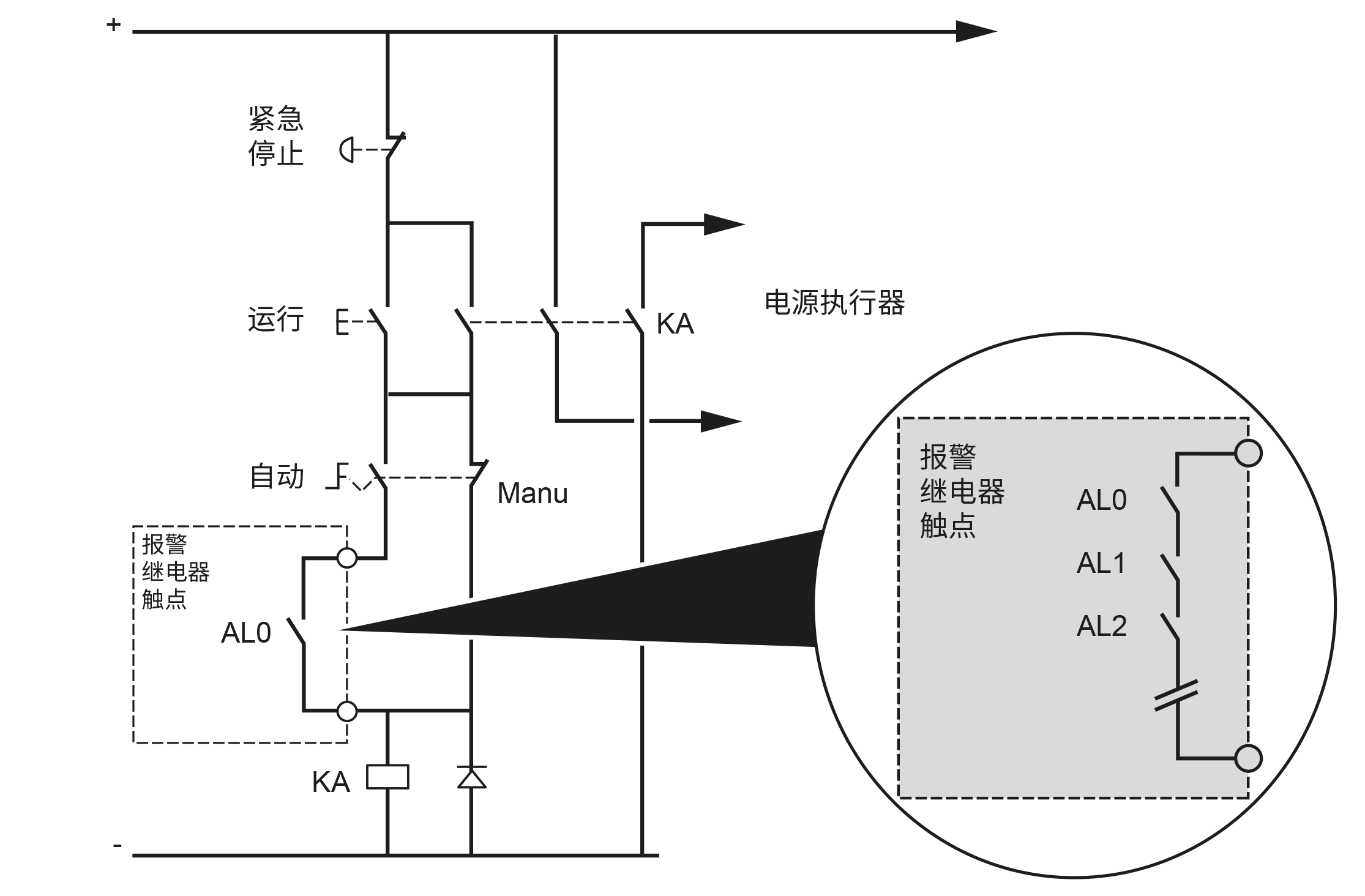

如果系统包含安装在多个机架中的多个 M262 Logic/Motion Controller，请串联所有控制器中的报警继电器触点（AL0、AL1、AL2 等），如下图所示：
