TM3AM6/TM3AM6G 特性

简介

本节介绍 TM3AM6/TM3AM6G 扩展模块的电气与输入/输出特性。

另请参阅环境特性。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

尺寸

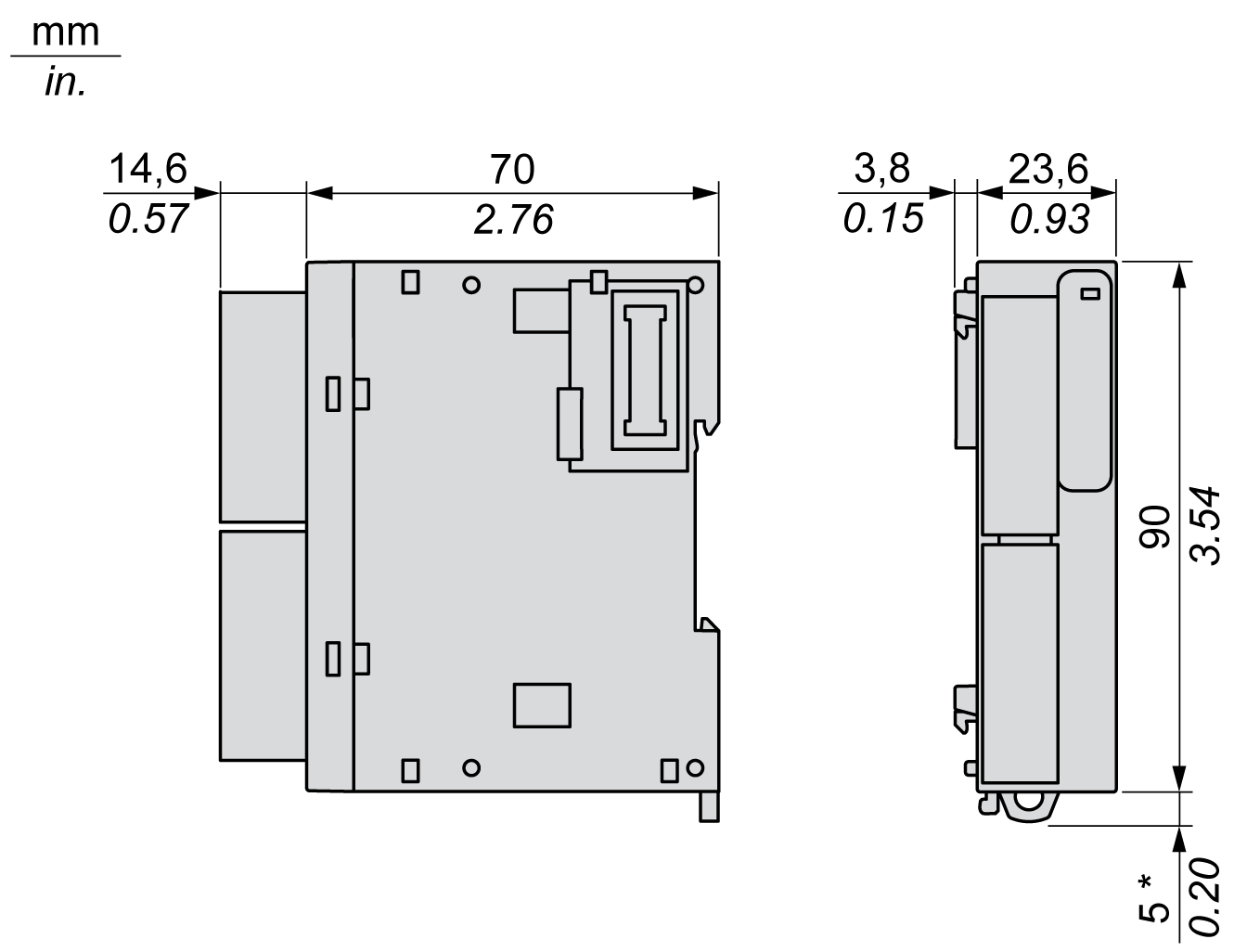

下图显示 TM3AM6/TM3AM6G 扩展模块的外部尺寸：

* 拔出卡扣后为 8.5 毫米（0.33 英寸）。

一般特性

特性	值
额定电源电压	24 Vdc
电源范围	20.4...28.8 Vdc
连接器插入/拔出耐久性	最少 100 次
5 Vdc 内部总线上的最大电流	40 mA（无负载） 50 mA（满负载）
24 Vdc 内部总线上的最大电流	0 mA
外部 24 Vdc 时的最大电流	55 mA（无负载） 100 mA（满负载）

输入特性

下表介绍了 TM3AM6/TM3AM6G 扩展模块的输入特性：

特性		值
特性		电压输入	电流输入
输入范围		0...10 Vdc -10...+10 Vdc	0...20 mA 4...20 mA
输入阻抗		1 MΩ（最小值）	最大 50 Ω
采样持续时间		软件可配置：每个通道 1 ms 或 10 ms
输入类型		单端输入
操作模式		自扫描
转换模式		Sigma delta ADC
环境温度 25 °C (77 °F) 时的最大精度		±0.2 % 全标度
温度漂移		±0.01 % 全标度
稳定时间后的可重复性		±0.5 % 全标度
非线性		±0.2 % 全标度
最大输入偏差		±1.0 % 全标度
分辨率		12 位（4096 个点）
LSB 的输入值		0.153 mV（范围是 0 到 10 Vdc） 0.305 mV（范围是 -10 到 +10 Vdc）	0.305 µA（范围是 0 到 20 mA） 0.244 µA（范围是 4 到 20 mA）
应用程序中的数据类型		可从 –32768 扩展到 32767
输入数据溢出检测		是
抑噪性	扰动期间的最大温度偏差	当 EMC 扰动对电源与 I/O 接线产生作用时不超过 ±4 %
	电缆	屏蔽双绞线
	串扰	1 LSB 最大值
隔离	外部电源与输入之间	1500 Vac
隔离	输入与内部逻辑电路之间	500 Vac
所允许的最大连续过载（无损坏）		13 Vdc	40 mA
输入滤波器		软件滤波：0 到 10 s（以 0.01 s 为单位增量）
外部电源关闭时的行为		输入值为 0 控制器中的外部电源错误状态位是 ON。

输出特性

下表介绍了 TM3AM6/TM3AM6G 扩展模块的输出特性：

特性		值
特性		电压输出	电流输出
可由软件配置的信号类型		电压输出	电流输出
输出范围		0...10 Vdc -10...+10 Vdc	0...20 mA 4...20 mA
负载阻抗		最小 1 kΩ	最大 300 Ω
应用加载时间		电阻性负载
稳定时间		1 毫秒
环境温度 25 °C (77 °F) 时的最大精度		±0.2 % 全标度
温度漂移		±0.01 % 全标度
稳定时间后的可重复性		±0.4 % 全标度
非线性		±0.2 % 全标度
输出波纹电压		最大 20 mV
过冲		0 %
最大输出偏差		±1.0 % 全标度
分辨率		12 位（4096 个点）
LSB 的输入值		0.153 mV（范围是 0 到 10 Vdc） 0.305 mV（范围是 -10 到 +10 Vdc）	0.305 µA（范围是 0 到 20 mA） 0.244 µA（范围是 4 到 20 mA）
应用程序中的数据类型		0 到 4095（范围是 0 到 10 Vdc） –2048 到 +2047（范围是 –10 到 +10 Vdc）	0...4095
应用程序中的数据类型		可从 –32768 扩展到 32767
抑噪性	扰动期间的最大温度偏差	当 EMC 扰动对电源与 I/O 接线产生作用时不超过 ±4 %
	电缆	屏蔽双绞线
	串扰	1 LSB 最大值
隔离	外部电源与输入之间	1500 Vac
隔离	输入与内部逻辑电路之间	500 Vac
输出保护		短路保护	开路保护
外部电源关闭时的行为		控制器中的外部电源错误状态位是 ON。
