旋转开关
概述

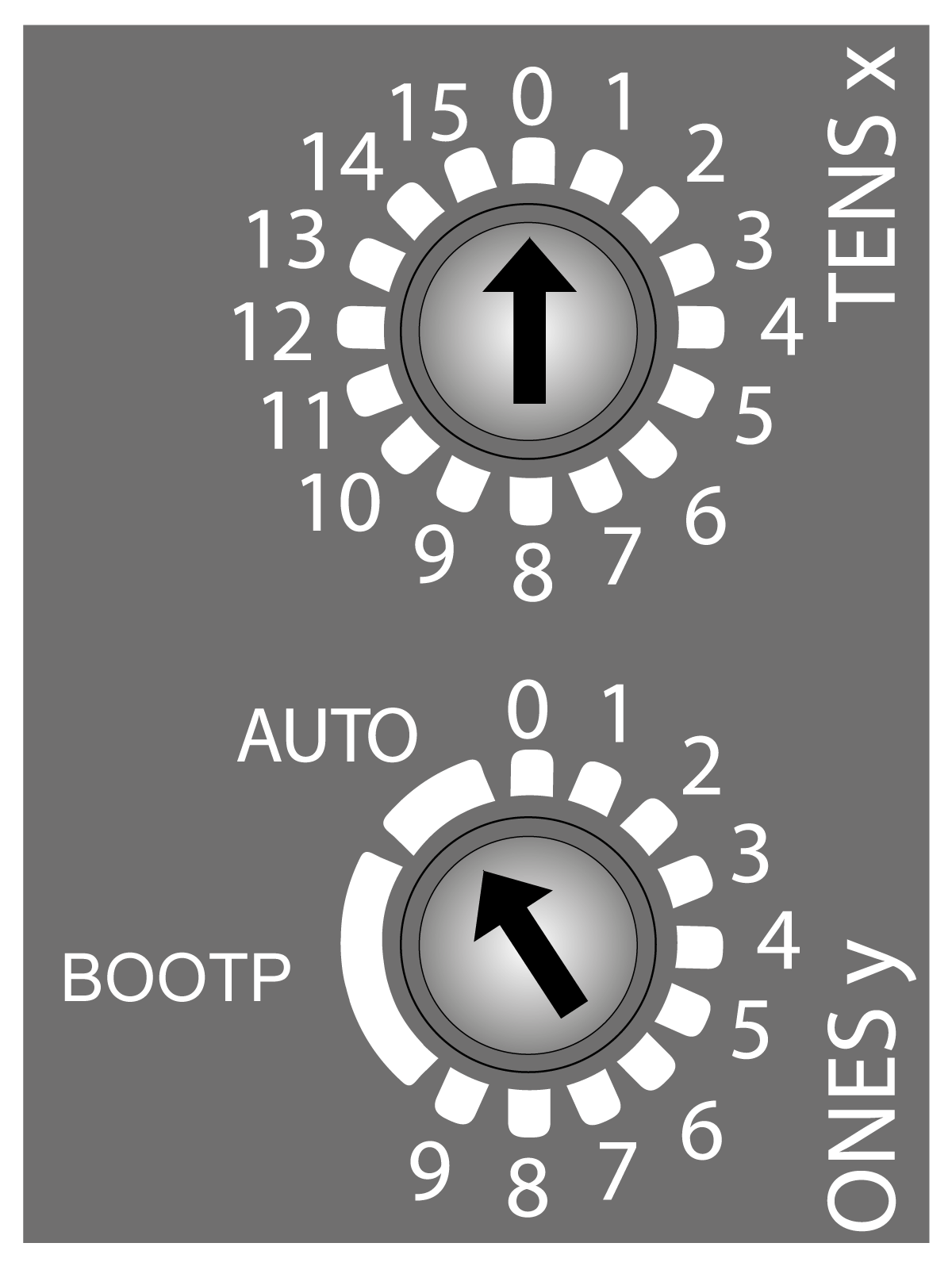

TM3 Ethernet 总线耦合器 前面板上的两个旋转开关用于设置 IP 地址。
旋转开关的缺省值为：
-
0（对于 TENSx）
-
AUTO（对于 ONESy）
注： 还可以使用 Web 服务器设置 IP 地址。仅当旋转开关处于 AUTO 位置时，才考虑 Web 服务器配置的 IP 地址。如果使用 EcoStruxure Machine Expert - Basic，请参阅 Modicon TM3 总线耦合器 (EcoStruxure Machine Expert - Basic) - 编程指南。如果使用 EcoStruxure Machine Expert，请参阅 Modicon TM3 总线耦合器 - 编程指南。
设置 IP 地址
设置旋转开关前，先执行以下操作：
-
为模块加电。
-
下载应用程序。
注： 通电后，任何旋转开关位置的改动都需要留意。

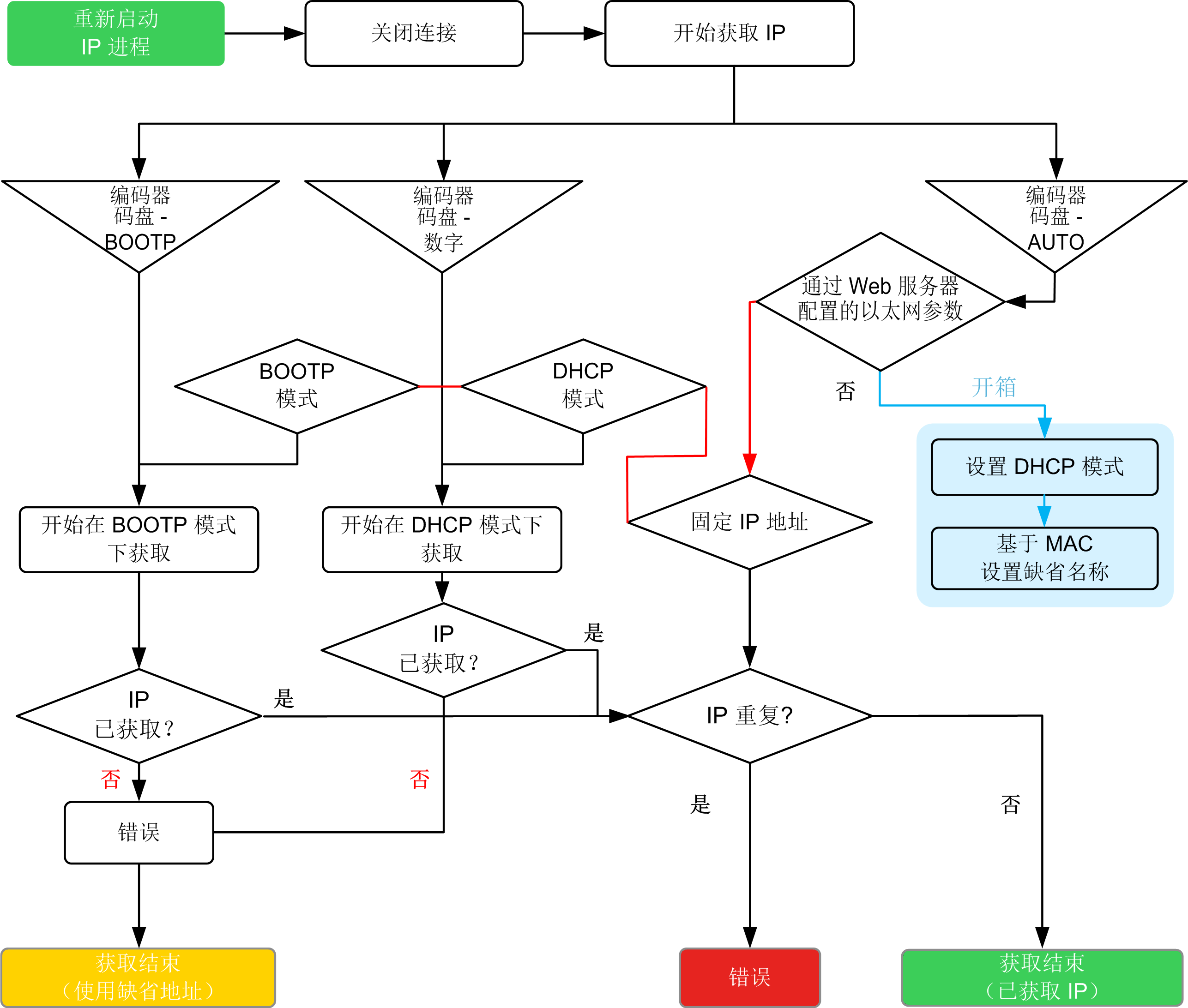

下表介绍了旋转开关的配置：
|
旋转开关的位置 |
描述 |
|
|---|---|---|
|
十位 |
个位 |
|
|
0...15 |
0...9 |
允许配置设备名称。使用这两个开关选择介于 0...159 范围内的数值。 比如，如果 TENS x = 08 且 ONES y = 6，则设备名称为 TM3BCEIP_086。
注： 设备名称 TM3BCEIP_091...TM3BECIP_159 已预留。
|
|
任何 |
AUTO |
使用了默认 IP 地址 (10.10.x.x)。默认 IP 地址的最后两个字段由端口 MAC 地址最后两个十六进制字节组成。 可以通过嵌入式 Web 服务器更改网络配置。
注： MAC 地址始终以十六进制格式编写，IP 地址则采用十进制格式。请将 MAC 地址转换成十进制格式。例如，如果 MAC 地址为 00.80.F4.01.80.F2，则缺省 IP 地址为 10.10.128.242。
如果使用 EcoStruxure Machine Expert - Basic，请参阅 Modicon TM3 总线耦合器 (EcoStruxure Machine Expert - Basic) - 编程指南。如果使用 EcoStruxure Machine Expert，请参阅 Modicon TM3 总线耦合器 - 编程指南。 |
|
任何 |
BOOTP |
使用 MAC 地址请求 IP 参数。 |
认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。
| 警告 | |
|---|---|
注： 此设备预先配置有 IP 地址 10.10.xxx.xxx。联网使用此设备之前，先更改其缺省地址。
一个好的做法是确保系统管理员对网络和子网上所有已分配的 IP 地址进行记录，并通知系统管理员执行的所有配置更改。
