TM3DI32K 特性

简介

本节介绍 TM3DI32K 扩展模块的输入特性。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

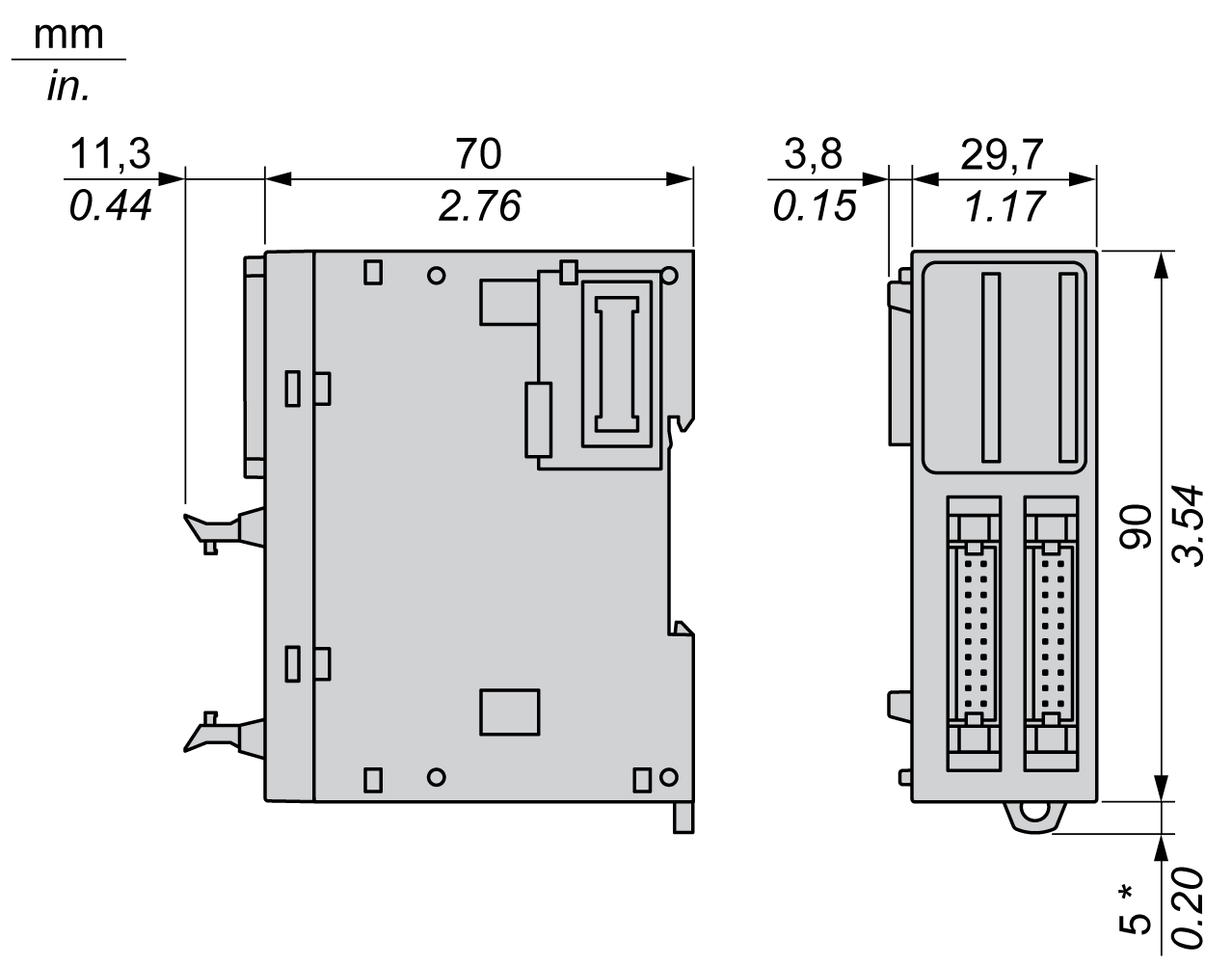

下图显示 TM3DI32K 扩展模块的外部尺寸：

注： * 拔出卡扣后为 8.5 mm（0.33 英寸）。

下表描述了 TM3DI32K 的输入特性：

特性		值
输入通道数		32 路输入
通道组数		2 个 16 通道组，每组的 2 个引脚上 1 个公共端
输入类型		类型 1 (IEC/EN 61131-2)
逻辑类型		漏型/源型
额定输入电压		24 Vdc
输入电压范围		19.2...28.8 Vdc
额定输入电流		5 mA
输入阻抗		4.4 kΩ
输入限制值	状态 1 时的电压	> 15 Vdc (15...28.8 Vdc)
	状态 0 时的电压	< 5 Vdc (0...5 Vdc)
	状态 1 时的电流	> 2.5 mA
	状态 0 时的电流	<1 mA
接通时间		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥2.0: 100 μs⁽²⁾
断开时间		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥2.0: 100 μs⁽²⁾
隔离	输入与内部逻辑之间	500 Vac
隔离	在输入组之间	500 Vac
连接方式		HE10 (MIL 20) 连接器
连接器插入/拔出耐久性		超过 100 次
5 Vdc 内部总线上的最大电流		46 mA（所有输入开启）
5 Vdc 内部总线上的最大电流		5 mA（所有输入关闭）
24 Vdc 内部总线上的最大电流		0 mA（所有输入开启）
24 Vdc 内部总线上的最大电流		0 mA（所有输入关闭）
(1) SV 指的是印在产品标签上的版本。 (2) 范围取决于配置的过滤器值。如果使用 EcoStruxure Machine Expert - Basic，请参阅 Modicon TM3 (EcoStruxure Machine Expert - Basic) 扩展模块配置 - 编程指南。如果使用 EcoStruxure Machine Expert，请参阅 Modicon TM3 扩展模块 - 编程指南。

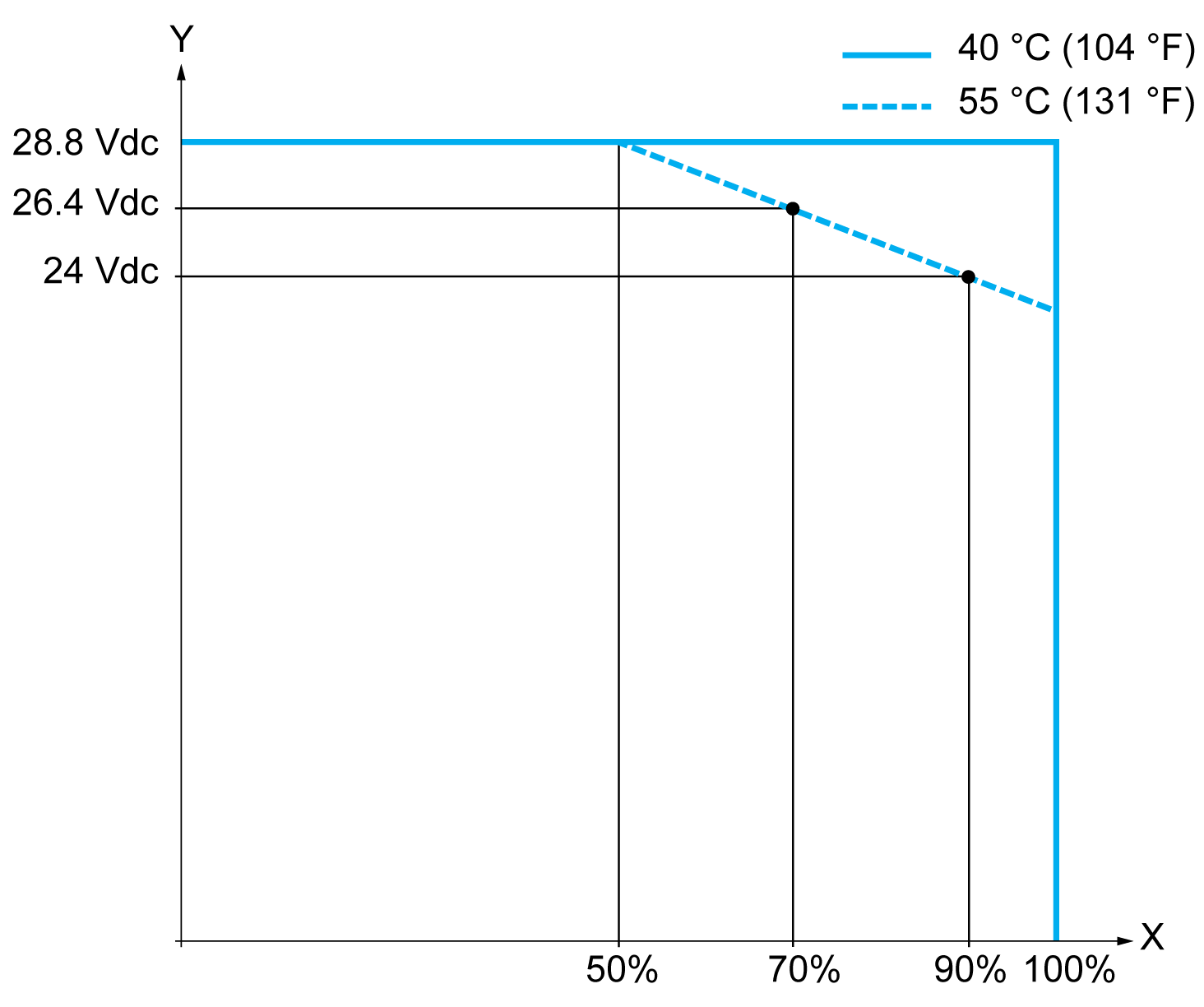

在使用 TM3DI32K:

X 输入同时为 ON 的比率

Y 输入电压
