TM3DM32R 接线图
接线图

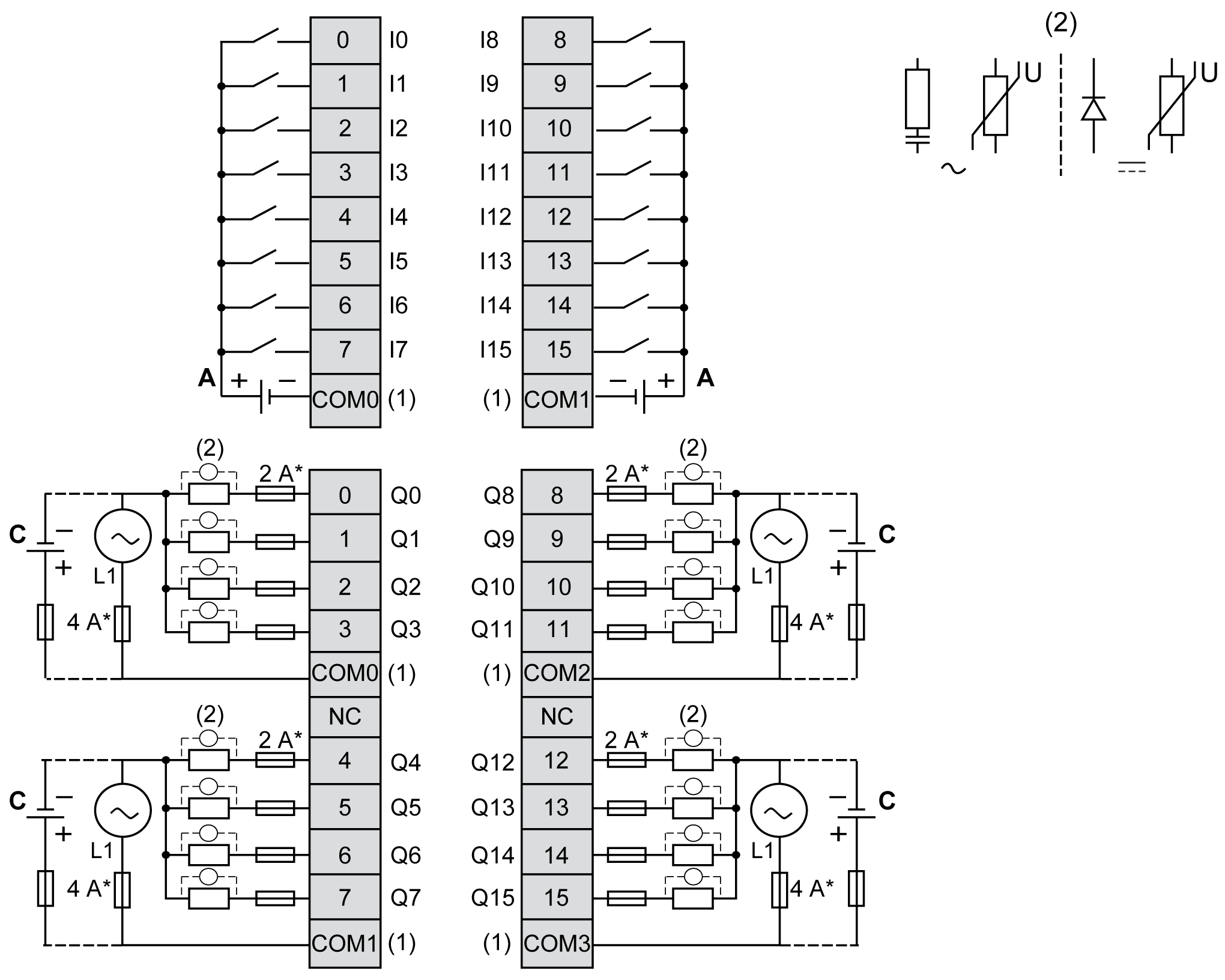

下图说明了输入和输出、传感器和执行器及其正逻辑的公共端之间的连接：
* T 型熔断器
(1) 输入 COM0、COM1 以及输出 COM0、COM1、COM2 和 COM3 端子不在内部连接。
(2) 为了延长触点的使用寿命，以及防止潜在的感性负载损坏，您必须将续流二极管并联到每个感性直流负载或将 RC 缓冲器并联到每个感性交流负载。
A 漏型接线（正逻辑）
C 源型接线（正逻辑）
注： 将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。

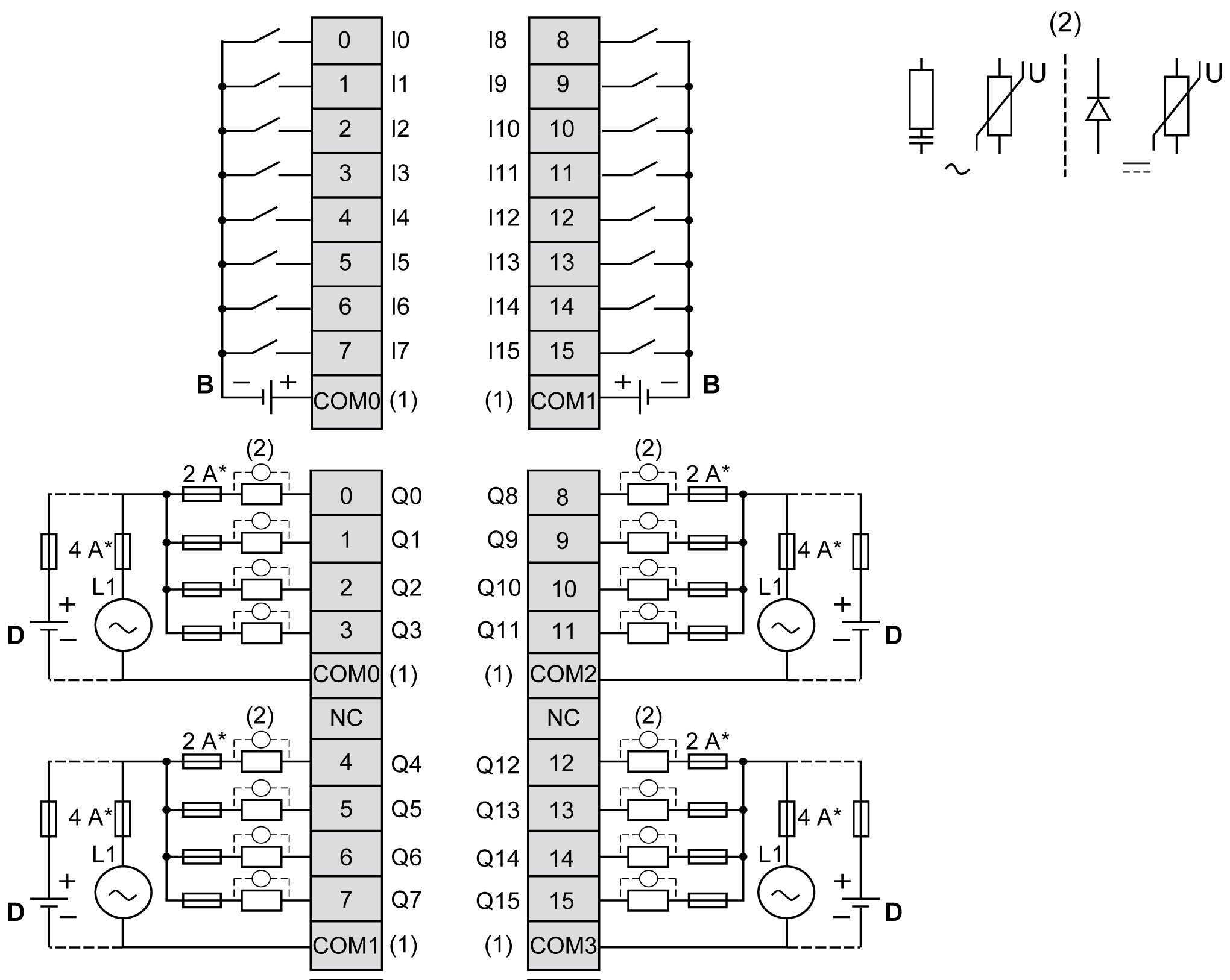

下图说明了输入和输出、传感器和执行器及其负逻辑的公共端之间的连接：
* T 型熔断器
(1) 输入 COM0、COM1 和输出 COM0、COM1、COM2 和 COM3 端子不在内部连接。
(2) 为了延长触点的使用寿命，以及防止潜在的感性负载损坏，您必须将续流二极管并联到每个感性直流负载或将 RC 缓冲器并联到每个感性交流负载。
B 源型接线（负逻辑）
D 漏型接线（负逻辑）
注： 将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。
有关 24 Vdc 电源的信息，请参阅 DC 电源特征。
