SUB-D 9 连接器

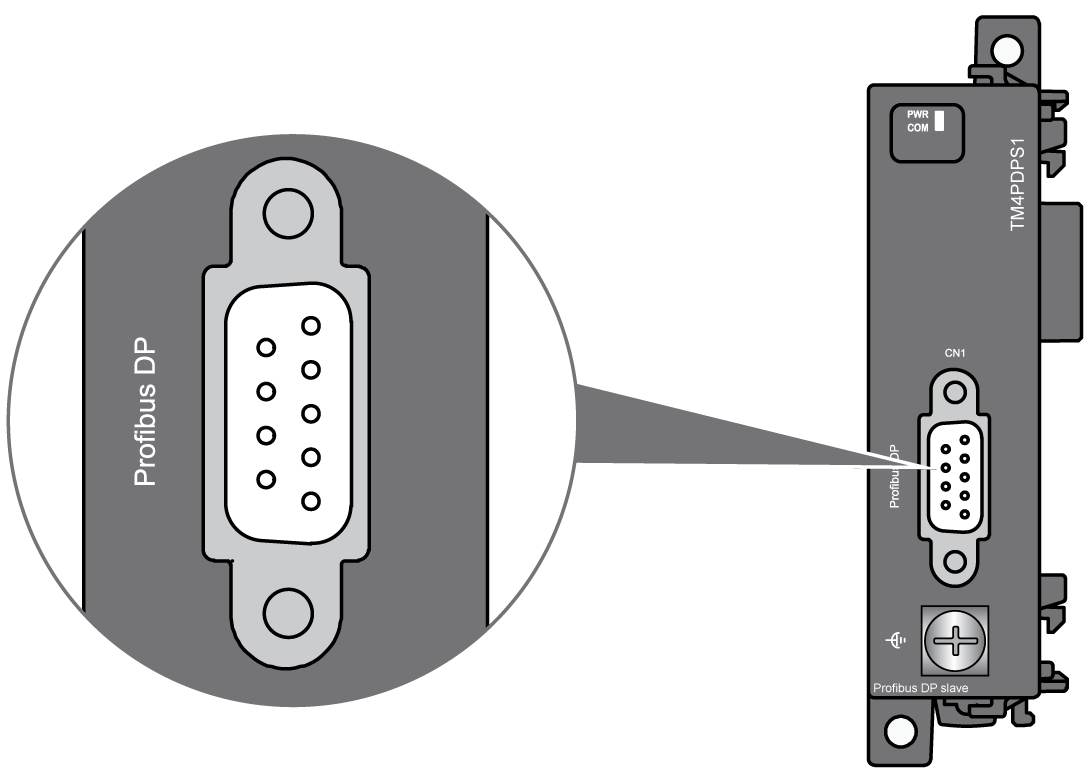

TM4PDPS1 模块配备了 1 个 PROFIBUS DP SUB-D 9 连接器：
引脚分配

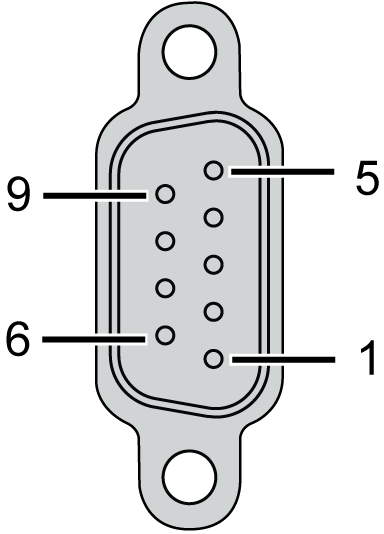

下图显示了 PROFIBUS DP SUB-D 9 连接器引脚：
下表描述了 PROFIBUS DP SUB-D 9 连接器引脚分配：
|
引脚编号
|
PROFIBUS DP
|
描述
|
|
1
|
保留
|
–
|
|
2
|
保留
|
–
|
|
3
|
RxD/TxD-P
|
传输/接收数据：高
|
|
4
|
CNTR-P
|
传输启用 高
|
|
5
|
DGND
|
接地信号
|
|
6
|
VP
|
电压 5 V (100 mA)
|
|
7
|
保留
|
–
|
|
8
|
RxD/TxD-N
|
传输/接收数据：底
|
|
9
|
保留
|
–
|
功能性接地连接准则

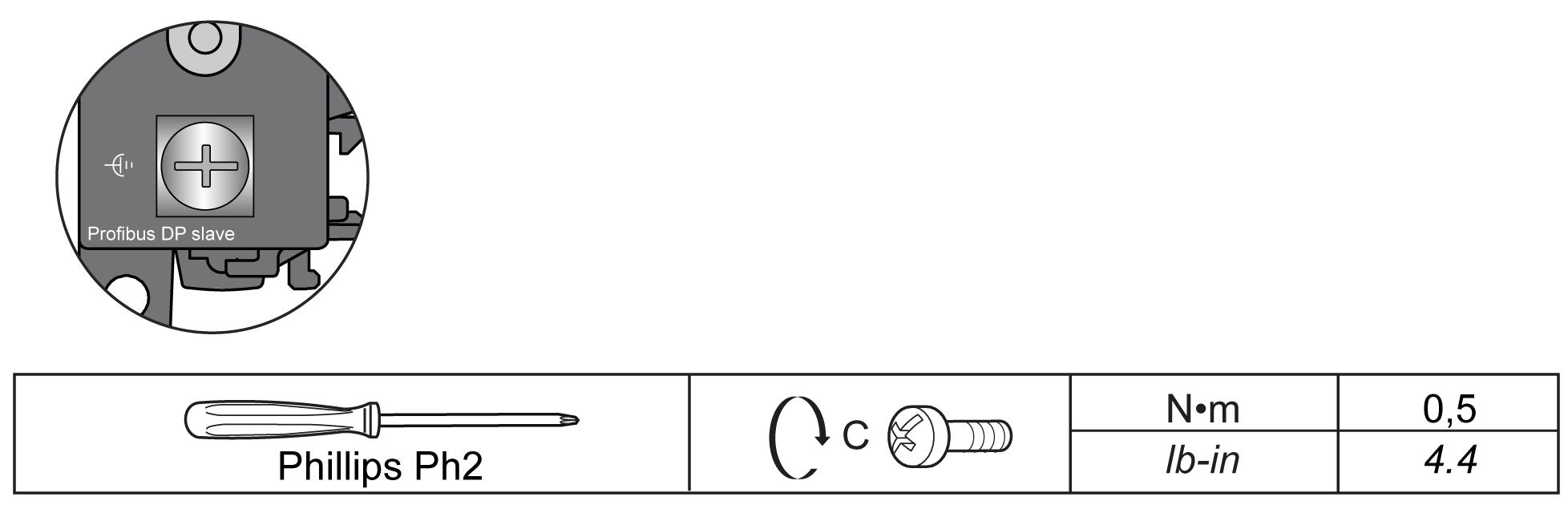

下表显示了要用于所提供的功能性接地 (FE) 电缆的螺钉的特征：
如果扭矩超过上述限制可能会损坏端子螺钉或螺纹。
|
注意
|
|
设备无法操作
请勿使用超过为此端子指定的最大扭矩（牛米/磅-英寸）来拧紧螺钉端子。
不遵循上述说明可能导致设备损坏。
|
