模拟量 4AO ±10 V 电子模块配有 4 路 12 位输出。

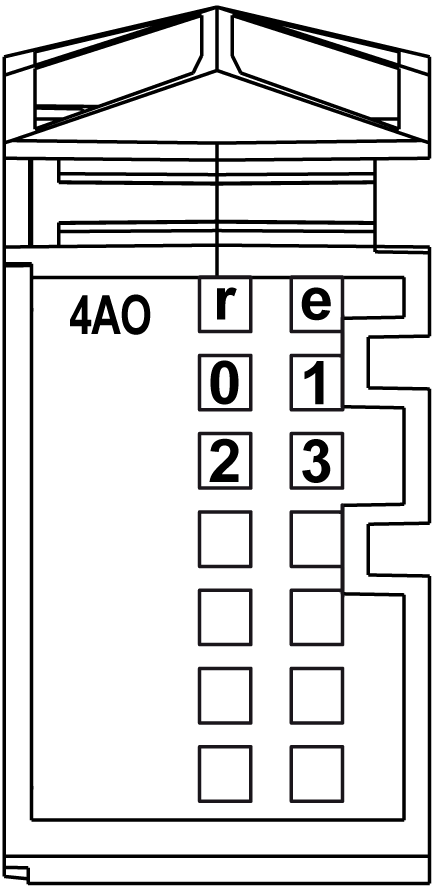

下图显示了 4AO ±10 V 的 LED：
下表介绍了 4AO ±10 V 状态 LED：
|
LED |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
r |
绿色 |
熄灭 |
无电源 |
|
一次闪烁 |
复位状态 |
||
|
闪烁 |
预操作状态 |
||
|
亮起 |
正常操作 |
||
|
e |
红色 |
熄灭 |
正常或无电源 |
|
亮起 |
检测到的错误或复位状态 |
||
|
0-3 |
黄色 |
熄灭 |
值 = 0 |
|
亮起 |
值 ≠ 0 |
|
|
|
火灾危险 |
|
仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表描述了 4AO ±10 V 电子模块的特性：
|
特性 |
电压输出 |
|
|---|---|---|
|
输出通道数 |
4 |
|
|
输出范围 |
-10...10 Vdc |
|
|
输出阻抗 |
1 kΩ（最小值） |
|
|
负载阻抗 |
- |
|
|
采样持续时间 |
整个模块为 20 毫秒 1 个通道为 5 毫秒 |
|
|
输出类型 |
差分 |
|
|
对输出变化的响应时间 |
最大值为 1 毫秒 |
|
|
输出公差 - 25° C (77°F) 环境温度下的最大偏差 |
< 测量值的 .15% |
|
|
输出公差 - 温度漂移 |
0.011% 测量值/ °C |
|
|
输出公差 - 非线性度 |
< 满刻度的 0.1% (20 V) |
|
|
输出公差 - 负载变化导致的最大偏差 |
< 0.02%（从 10 MΩ 到 1 kΩ 电阻） |
|
|
数字精度 |
11 位 + 符号 |
|
|
精度值 |
4.883 mV |
|
|
电缆类型 |
需要屏蔽电缆 |
|
|
通道间隔离 |
未隔离 |
|
|
通道与总线之间的隔离 |
请参见注 1。 |
|
|
输出保护 |
短路保护：限流 40 mA |
|
1 电子模块的隔离在 TM5 电源总线供电的电子部件与连接到电子模块的 24 Vdc I/O 电源段供电的部件之间为 500 Vac RMS。实际上，在 TM5 电源总线与 24 Vdc I/O 电源段之间有一个桥接器。两个电源电路通过为减小电磁干扰影响而设计的特定组件，参考同一个功能性接地 (FE)。这些组件的额定值为 30 Vdc 或 60 Vdc。这样可有效地降低整个系统与 500 Vac RMS 的隔离。

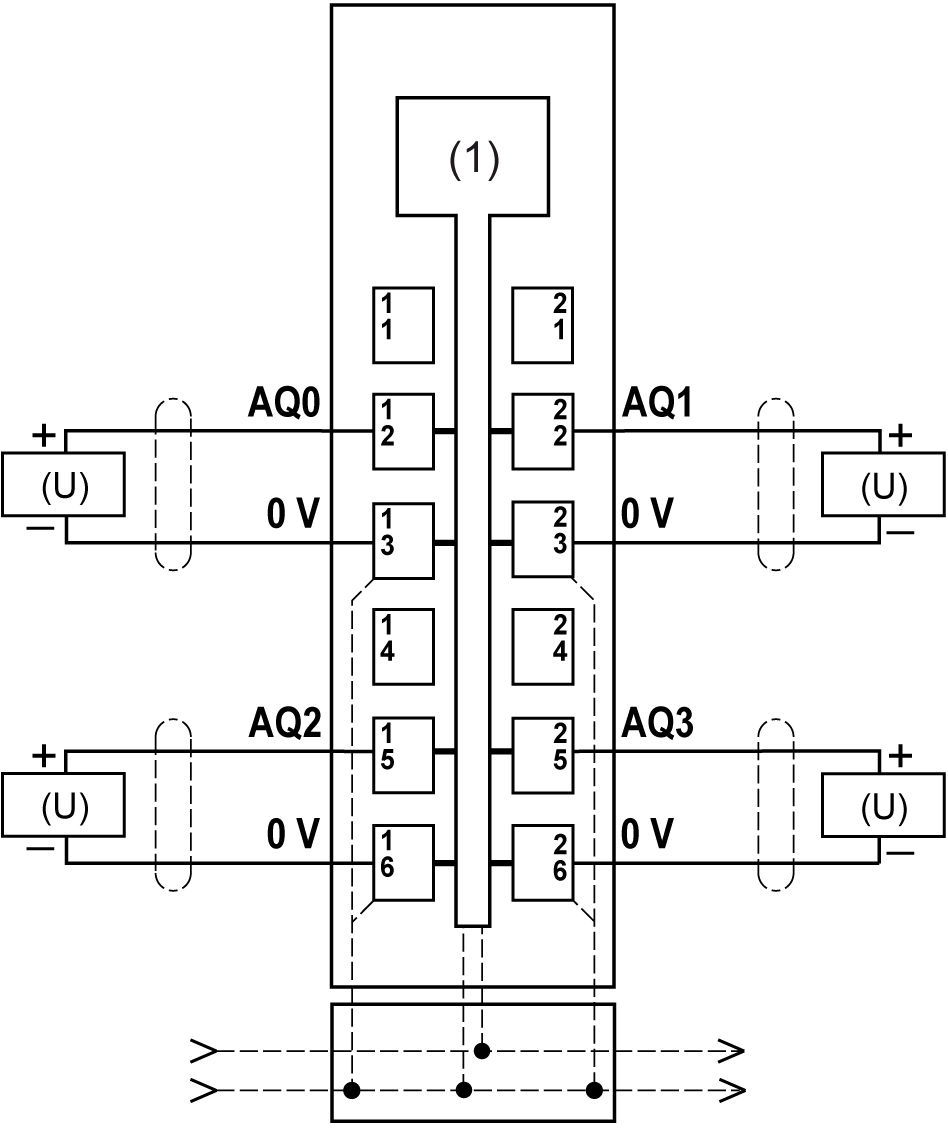

下图显示了 4AO ±10 V 的接线图：
1 内部电子
2 集成在总线基板上的 24 Vdc I/O 电源段
U 电压
如果您已物理连接电压信号的模拟量通道，并在 EcoStruxure Machine Expert 中将此通道配置用于电流信号，则可能会损坏模拟量电路。
|
注意 |
|
设备无法操作 |
|
确认模拟电路的物理线路与模拟量通道的软件配置兼容。 |
|
不遵循上述说明可能导致设备损坏。 |
|
|
|
意外的设备操作 |
|
o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆。 o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆进行单点接地1。 o将电源电缆与通讯电缆和 I/O 电缆分开布线。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
1如果连接至等电位接地面，以避免在出现电源系统短路电流时损坏电缆屏蔽层，则允许进行多点接地。
有关更多信息，请参考 TM5 系统接线规则和建议。
|
|
|
意外的设备操作 |
|
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
