TMC4TI2 简介

TMC4TI2 简介

概述

下列功能已集成到 TMC4TI2 扩展板中：

o2 路模拟量温度输入（热电偶或 RTD）

o可插拔卡簧端子块，3.81 毫米（0.15 英寸）螺距

主要特性

特性		值
	信号类型	热电偶	RTD
输入通道数		2
输入范围		类型：K、J、R、S、B、E、T 或 N	类型：Pt100、Pt1000、Ni100、Ni1000
精度		14 位（16384 步）
连接类型		3.81 毫米（0.15 英寸）螺距，可插拔式卡簧端子
重量		55 克（1.94 盎司）

电源 LED

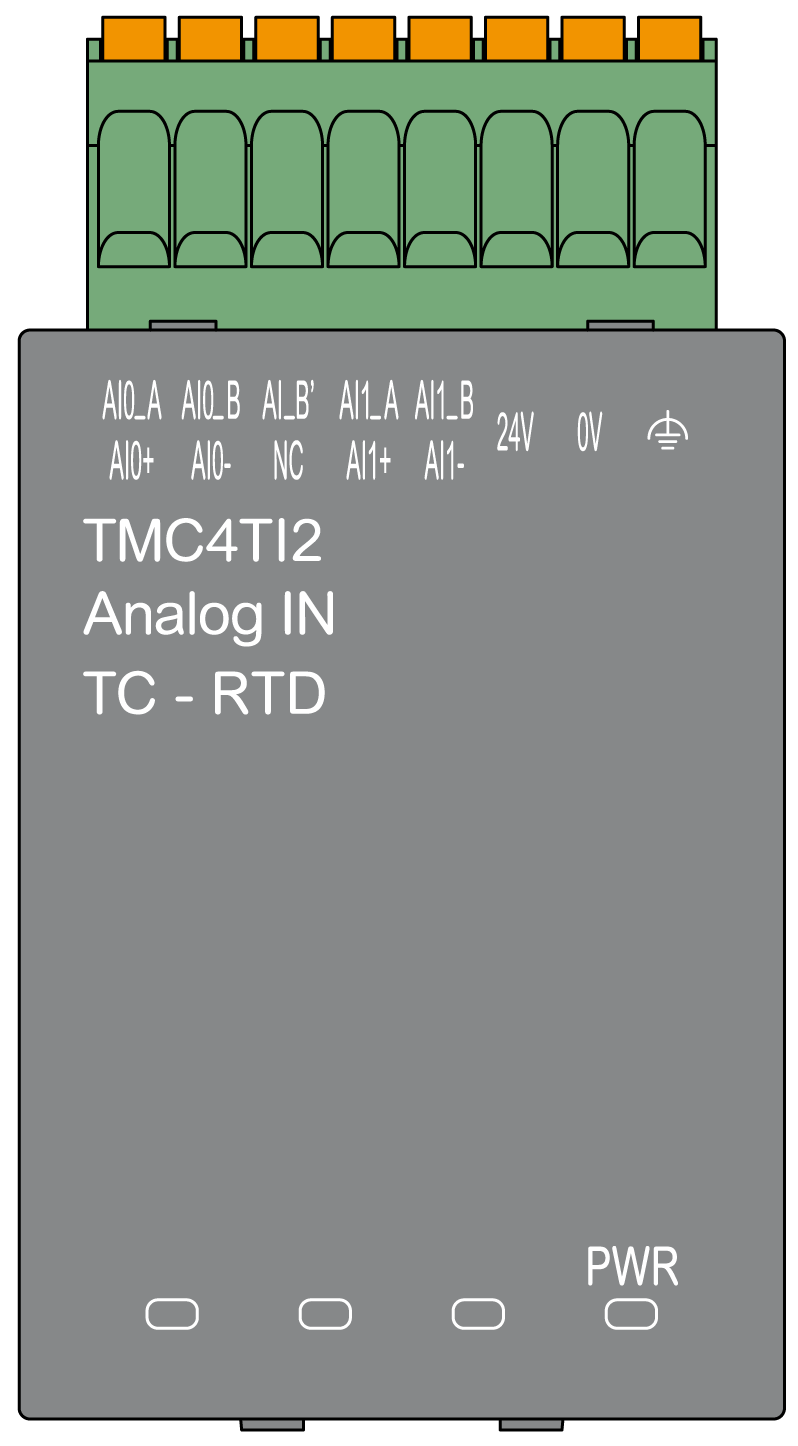

下图显示了 TMC4TI2 扩展板并且标注了其电源 LED PWR:


LED	颜色	状态	描述
PWR	绿色	亮起	扩展板由 Logic Controller 供电，并且接通外部电源 (24 Vdc)。
		闪烁	扩展板由 Logic Controller 供电，但是未接通外部电源 (24 Vdc)。
		熄灭	扩展板未由 Logic Controller 供电。
