Características de TM5SDO8TA

Introducción

Estas son las características de descripción del módulo electrónico TM5SDO8TA.

Consulte también las Características ambientales.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Características generales

En la tabla siguiente se describen las características generales del módulo electrónico TM5SDO8TA:

Características generales
Tensión de alimentación nominal Fuente de alimentación primaria	24 V CC⁽¹⁾ Fuente de alimentación aislada externa
Rango de alimentación	20,4 a 28,8 V CC
Consumo de corriente del segmento de E/S de 24 V CC	0 mA
Consumo de corriente de 5 V CC del bus TM5	44 mA
Pérdida de potencia	1.50 W máximo
Peso	25 g (0,9 oz)
Código ID para la actualización del firmware	7069 dec
(1) La alimentación de salida se suministra directamente al módulo. No hay conexión entre el módulo y el segmento de alimentación de E/S de 24 V CC en la base de bus.

Características de salida

En la tabla siguiente se describen las características de salida del módulo electrónico TM5SDO8TA:

Características de salida
Canales de salida		8
Tipo de cableado		1 cable
Corriente de salida		2 A máximo por salida^*
Corriente de salida total		8 A máximo
Tensión de salida		24 V CC
Rango de tensión de salida		20,4 a 28,8 V CC
Reajuste	De - 10 a 55 °C (de 14 a 131 °F)	I = 1,5 A máximo por canal^*
Reajuste	De 55 a 60 °C (de 131 a 140 °F)	I = 1 A máximo por canal^*
Caída de tensión		Máximo de 0,5 V CC con una corriente nominal de 2 A
Corriente de fuga cuando está apagado		5 µA
Tiempo de encendido		300 µs máximo
Tiempo de apagado		300 µs máximo
Protección de salida		Contra el cortocircuito y la sobrecarga, protección térmica
Pico de corriente de salida de cortocircuito		12 A máximo
Restablecimiento automático después de cortocircuito o sobrecarga		Sí, 10 ms como mínimo según la temperatura interna
Protección contra polaridad inversa		Sí
Tensión de límite		Tipo. 50 V CC
Frecuencia de conmutación	Carga resistiva	500 Hz máximo
Frecuencia de conmutación	Carga inductiva	Consulte las características del cambio de cargas inductivas.
Aislamiento	Entre el bus interno y la entrada	Consulte la nota ¹
Aislamiento	Entre canales	Sin aislamiento
*Consulte Curva de reajuste del TM5SDO8TA

¹ El aislamiento del módulo electrónico es de 500 V CA RMS entre la electrónica alimentada por el bus TM5 y la alimentada por el segmento de alimentación de E/S de 24 V CC conectado al módulo. En la práctica, el módulo electrónico TM5 se instala en la base del bus, y hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra operativa (FE) mediante componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes están establecidos en 30 V CC o 60 V CC. Esto reduce de hecho el aislamiento de todo el sistema de los 500 V CA eficaces.

Reajuste del TM5SDO8TA

Se puede conseguir un valor de 2 A si se cumplen las restricciones de temperatura. Consulte el siguiente gráfico de reajuste. Si los módulos adyacentes al TM5SDO8TA no disipan más de 1 W, se aplicará este gráfico y la salida de 2 A podrá mantenerse a 35 °C (95 °F).

Si no es posible respetar la restricción de disipación de los módulos adyacentes en su configuración, el reajuste deberá modificarse en -5 °C (-9 °F) y la salida de 2 A podrá mantenerse en 30 °C (86 °F). En la mayoría de aplicaciones industriales, para ello será necesario que el módulo esté en un recinto con aire acondicionado, a fin de mantener dichas temperaturas.

Cambio de cargas inductivas

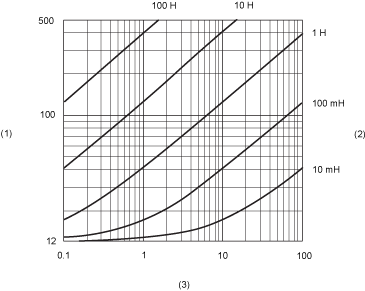

Las curvas que aparecen más abajo proporcionan las características del cambio de cargas inductivas del módulo electrónico TM5SDO8TA.

1 Resistencia de la bobina en Ω

2 Inductancia de bobina

3 Ciclos de funcionamiento máximos por segundo
